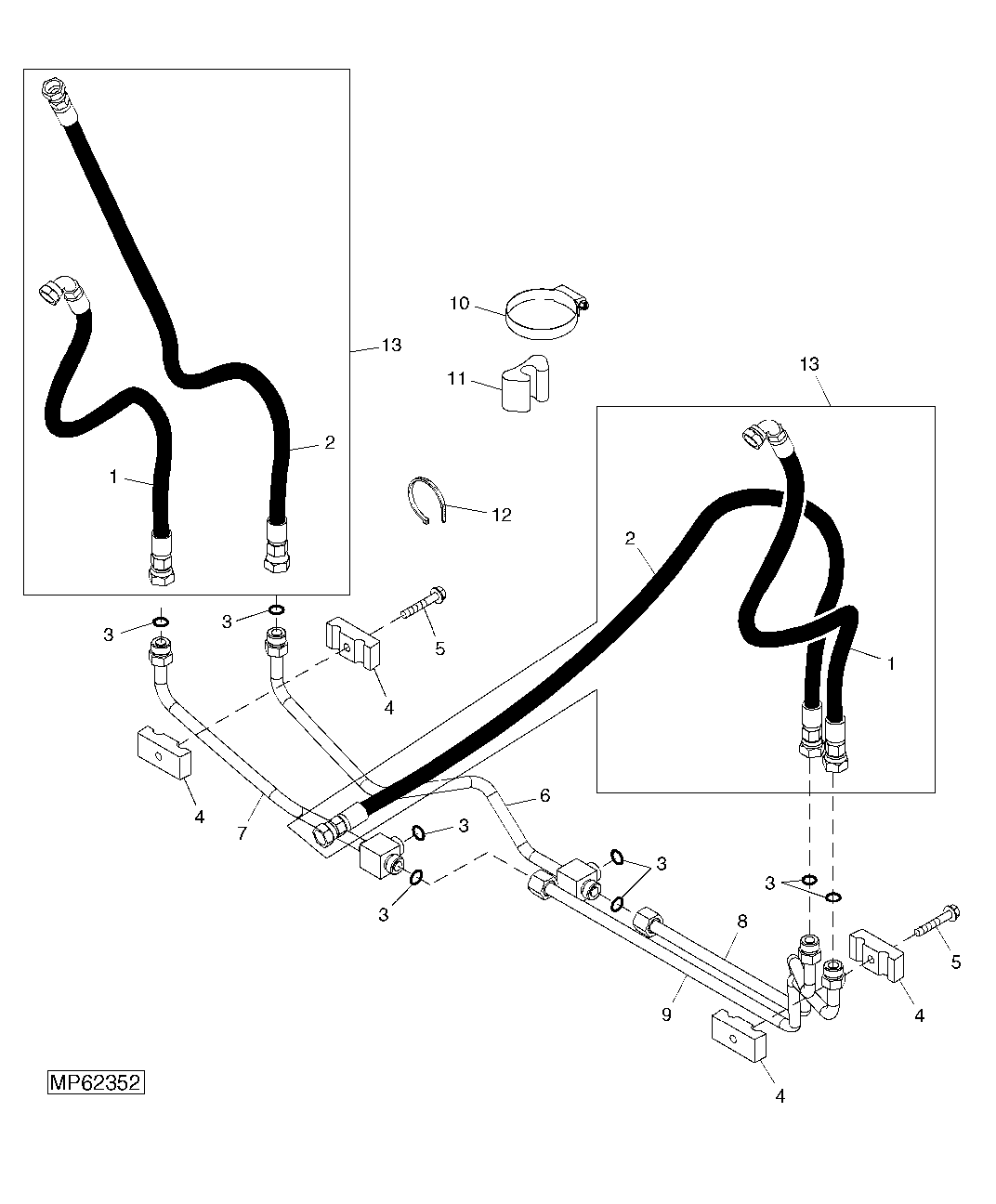

Hydraulic Lines (Loader Tower) ( - 412083)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LVA11705	1	Hose	LOADER UP
2	LVA11704	1	Hose	LOADER DOWN
3	T77857	8	O-Ring	-
4	H141510	4	Clamp	-
5	19M7800	2	Screw	M8 X 50, (HS, HEAD MARKED 10.9)
6	LVA10998	1	Line	RH TOWER
7	LVA10284	1	Line	RH TOWER
8	LVA10290	1	Line	LH TOWER
9	LVA10282	1	Pipe	LH TOWER
10	TY22472	2	Clamp	(HOSE TO LOADER BOOM CYLINDER)
11	T105774	2	Guide	-
12	M73027	2	Tie Band	(HOSE TO TOWER)
13	LVA12299	2	Hydraulic Hose	ASSEMBLY (SUB COMPONENTS)

Hydraulic Lines (Loader Tower) ( - 412083)
