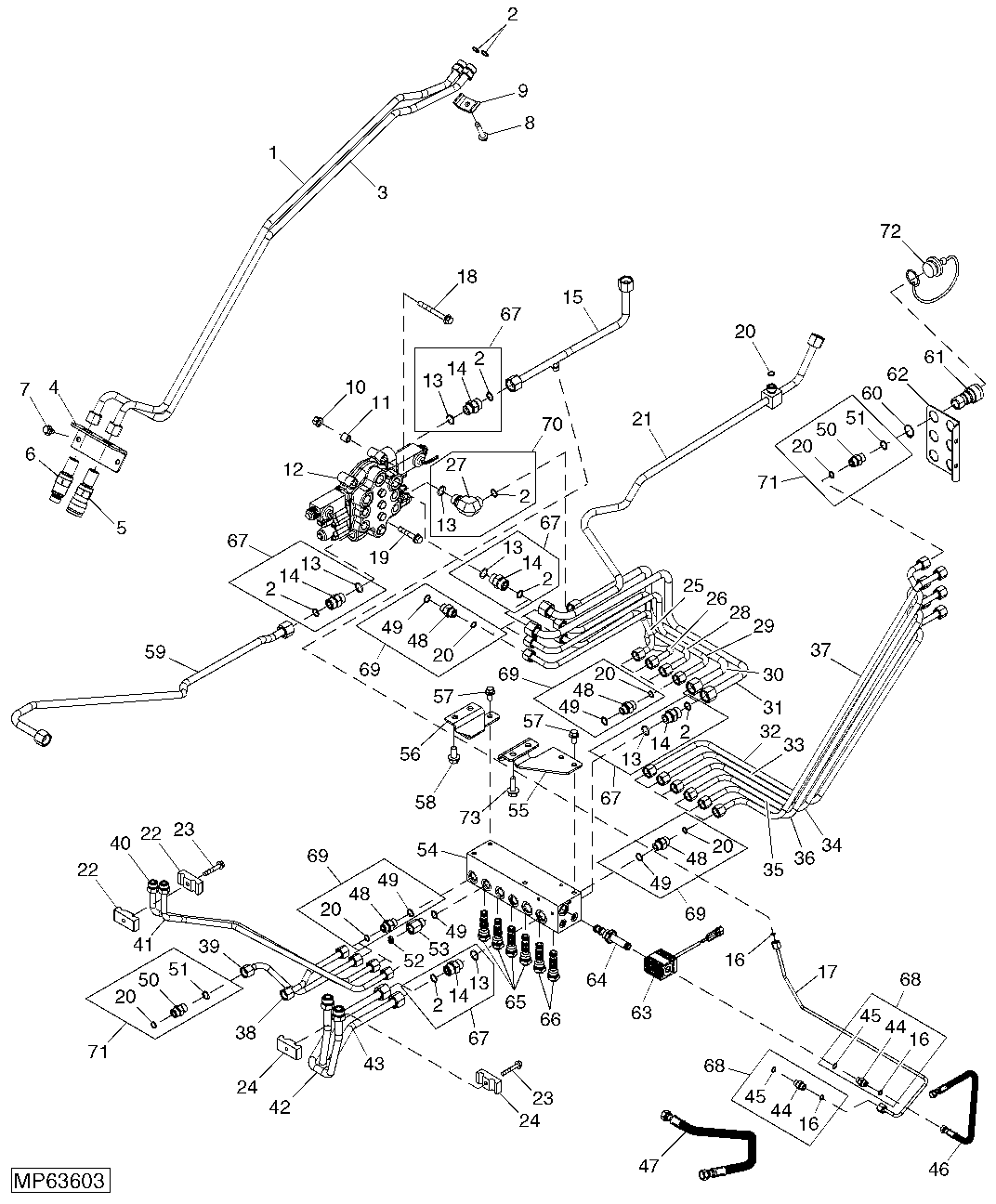

Hydraulic Lines, Diverter Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
46	38H5059	1	Tee Fitting	-
46	LVA11842	1	Hydraulic Hose	Divereter Pilot
46	T77857	2	O-Ring	-
47	LVA11843	1	Hydraulic Hose	Hydrostatic Transmission Charge
48	38H5003	1	Adapter Fitting	-
49	51M7043	1	O-Ring	15.300 X 2.200 mm
50	38H1161	1	Adapter Fitting	-
51	R26375	1	O-Ring	-
52	H84043	1	Orifice	-
53	LVU12642	1	Adapter Fitting	-
54	LVA11027	1	Valve	Diverter
55	LVU21015	1	Bracket	SUB FOR LVU12498
56	LVA11407	1	Bracket	SUB FOR LVU13316
57	19M7784	4	Screw	M10 X 20, (HS, HEAD MARKED 10.9)
58	19M7788	2	Screw	M12 X 25, (HS, HEAD MARKED 10.9)
59	LVA12589	1	Oil Line	SUB FOR LVA11143; USE WITH LVA10240
59	LVA15842	1	Oil Line	(1030.6 MM (40.57")), SUB FOR LVA15367; USE WITH LVA15347
60	M42702	6	Snap Ring	-
61	LVA13231	6	Hyd. Quick-Connect Coupler	1/2", SUB FOR LVA10908
62	LVU14594	1	Bracket	SUB FOR LVU13115
63	TCA17698	1	Solenoid Valve	Lower Coil SUB FOR TCU12316
64	LVA12458	1	Hydraulic Pressure Valve	Solenoid Cartridge
65	LVA12456	4	Hydraulic Pressure Valve	Direction Control Cartridge
65	TCA12088	1	Valve Kit	(SEAL KIT)
66	LVA12457	2	Hydraulic Pressure Valve	High flow Direction Control Cartridge
67	61M5004	8	Adapter Fitting	-
68	61M5001	2	Adapter Fitting	(SUB COMPONENTS)
69	61M5003	17	Adapter Fitting	-
70	61M5018	1	Elbow Fitting	-
71	61H1161	7	Adapter Fitting	(SUB COMPONENTS)
72	-	1	Part 31	(A) (DUST) BLUE ( W42416 NOT AVAILABLE FOR SERVICE) (ORDER AW28043)
72	W42417	1	Plug	(DUST) BLACK
72	-	1	Part 33	(A) (DUST) RED ( W42418 NOT AVAILABLE FOR SERVICE) (ORDER AW28043)
72	-	1	Part 34	(A) (DUST) YELLOW ( W42419 NOT AVAILABLE FOR SERVICE) (ORDER AW28043)
72	-	1	Part 35	(A) (DUST) GREEN ( W42420 NOT AVAILABLE FOR SERVICE) (ORDER AW28043)
72	-	1	Part 36	(A) (DUST) ORANGE ( W42421 NOT AVAILABLE FOR SERVICE) (ORDER AW28043)
73	19M7789	2	Screw	M12 X 30, (HS, HEAD MARKED 10.9)
..	AW28043	1	Plug	(INCLUDES PARTS MARKED (A)
