Hydraulic Lines (Bucket/Dipperstick) ( - 107886)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7742	4	Cap Screw	M10 X 65, (HS, HEAD MARKED 10.9)
2	19M7550	1	Cap Screw	M10 X 35, (HS, HEAD MARKED 10.9)
3	19M7981	4	Cap Screw	M8 X 55, (HS, HEAD MARKED 10.9)
4	24M7239	2	Washer	10.700 X 21 X 2.500 mm
5	28H3421	1	Spacer	0.493" X 0.675" X 7/16"
6	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
7	38H1005	1	Elbow Fitting	-
8	38H1161	1	Adapter Fitting	-
9	38H1171	2	Adapter Fitting	-
10	38H1275	1	Adapter Fitting	-
11	38H1285	1	Union Fitting	-
12	AT194012	1	Hydraulic Hose	-
13	AT194013	1	Hydraulic Hose	-
14	AT196022	1	Hydraulic Hose	-
15	AT196025	1	Hydraulic Hose	-
16	R26375	4	O-Ring	-
17	T160548	4	Clamp	-
18	T162003	2	Clamp	-
19	T162005	2	Strap	-
20	T187403	2	Clamp	-
21	T188043	1	Bracket	-
22	T77613	4	O-Ring	-
23	T77857	4	O-Ring	-
24	T78716	1	Nut	-
25	T81029	1	Nut	-
26	T190406	2	Washer	-

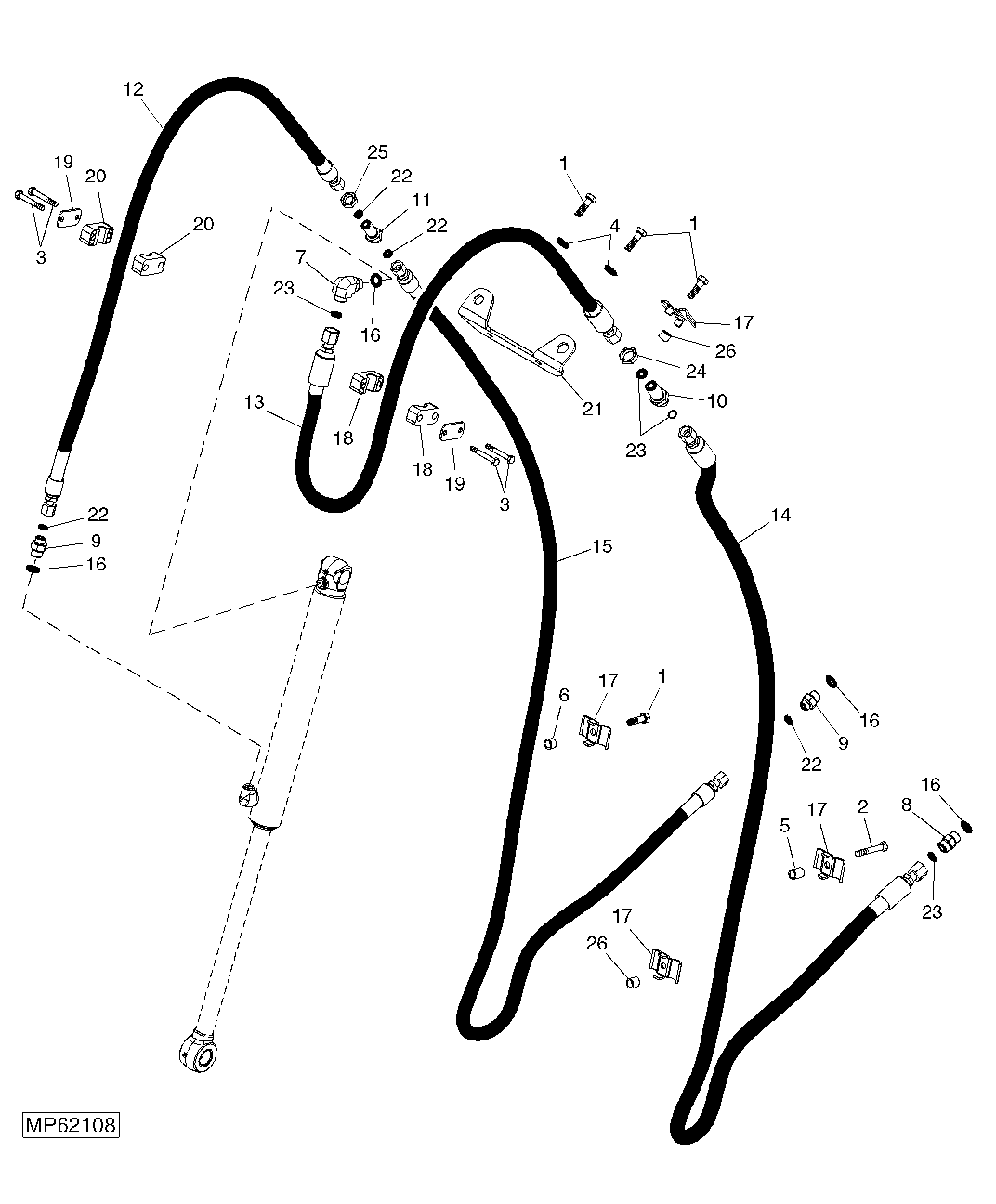

Hydraulic Lines (Bucket/Dipperstick) ( - 107886)

Нет текстового описания
