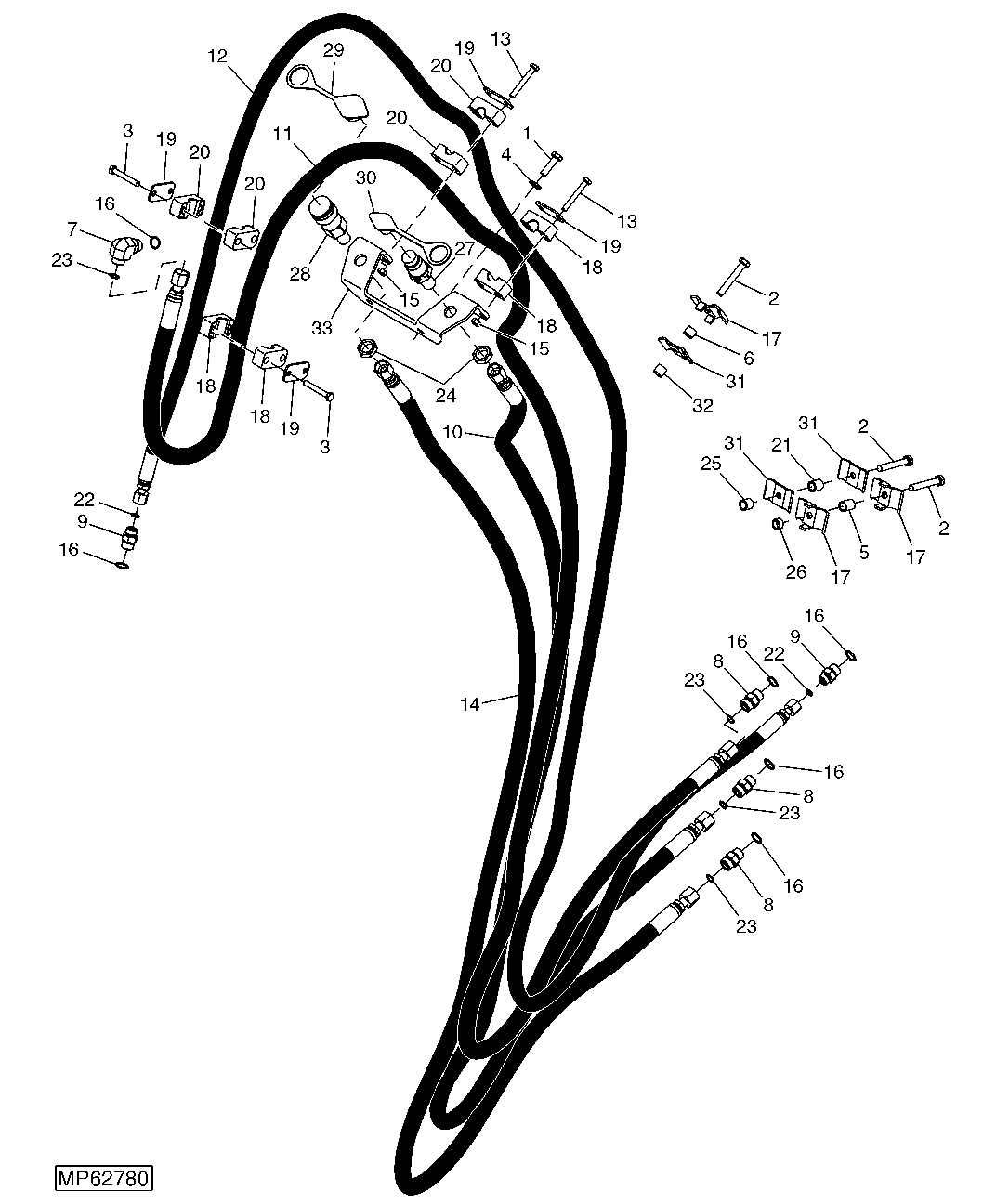

Hydraulic Lines (Boom/Bucket) (107887 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7550	2	Cap Screw	M10 X 35, (HS, HEAD MARKED 10.9)
2	19M7742	3	Cap Screw	M10 X 65, (HS, HEAD MARKED 10.9)
3	19M7981	4	Cap Screw	M8 X 55, (HS, HEAD MARKED 10.9)
4	24M7239	2	Washer	10.700 X 21 X 2.500 mm
5	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
6	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
7	38H1005	1	Elbow Fitting	-
8	38H1161	3	Adapter Fitting	-
9	38H1171	2	Adapter Fitting	-
10	AT196022	1	Hydraulic Hose	10 0.500" I.D. , (AUXILIARY, TOP)
11	AT326603	1	Hydraulic Hose	0.500" I.D. , (BUCKET CYLINDER, HEAD END)
12	AT326605	1	Hydraulic Hose	-
13	19M7185	4	Cap Screw	M8 X 60
14	AT196022	1	Hydraulic Hose	0.500" I.D. , (AUXILIARY, BOTTOM)
15	14M7273	4	Nut	M8
16	R26375	6	O-Ring	-
17	T160548	3	Clamp	-
18	T162003	4	Clamp	-
19	T162005	4	Strap	-
20	T187403	4	Clamp	-
21	28H3383	1	Bushing	0.493" X 0.675" X 3/4"
22	T77613	2	O-Ring	-
23	T77857	4	O-Ring	-
24	T78716	2	Nut	-
25	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
26	T190406	1	Washer	-
27	AT305460	1	Hyd. Quick-Connect Coupler	-
28	AT305461	1	Hyd. Quick-Connect Coupler	-
29	T188879	1	Cap	-
30	T188880	1	Cap	-
31	R46919	3	Half Clamp	-
32	T126052	1	Spacer	-
33	T217417	1	Bracket	-

Hydraulic Lines (Boom/Bucket) (107887 - )
