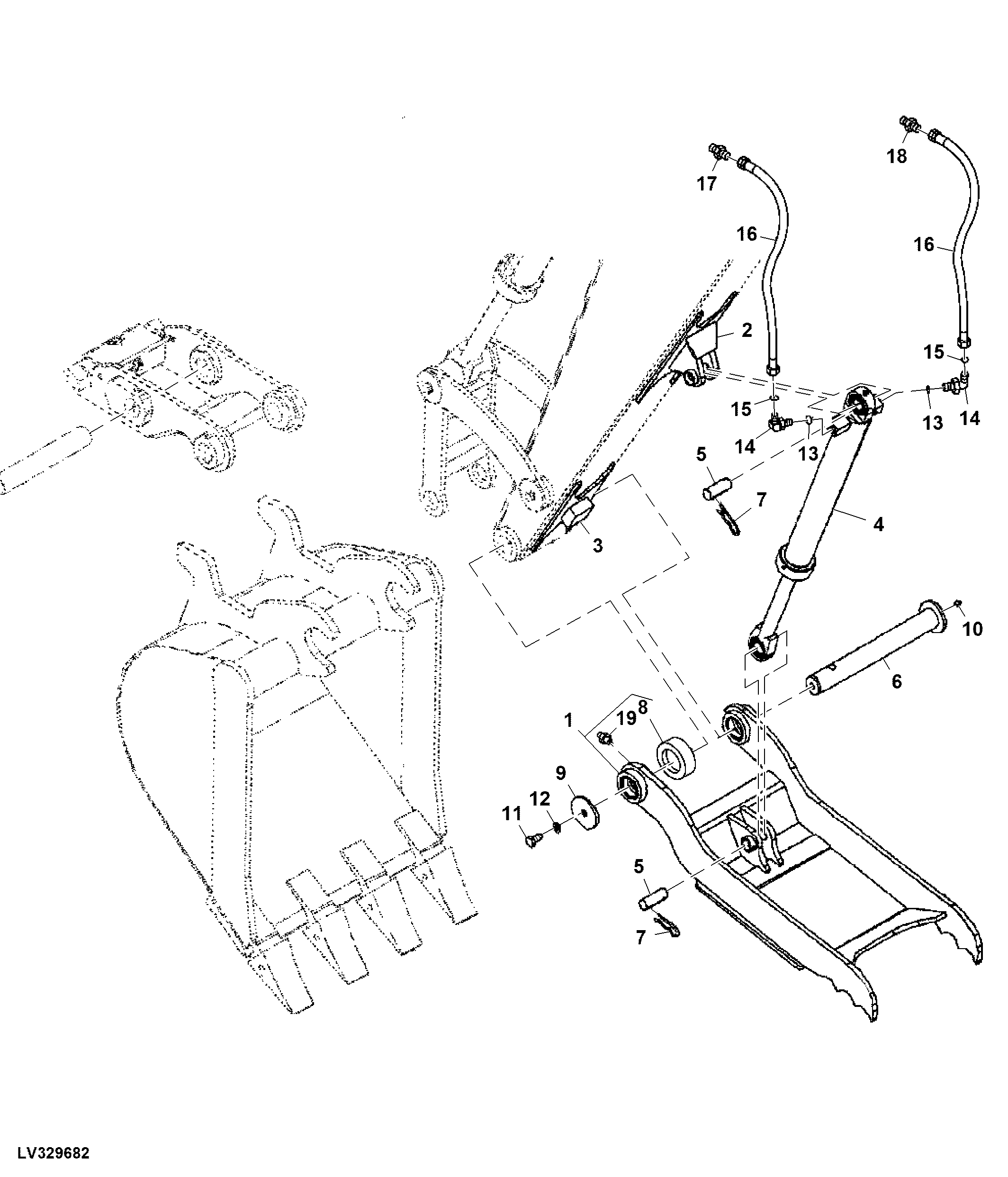

HYDRAULIC CLAMP (BACKHOE SN 103000- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT316569	1	Clamp	(SUB FOR AT309144)
2	T185261	1	Plate	-
3	T207216	1	Plate	-
4	AT309145	1	Hydraulic Cylinder	-
5	T185222	2	Pin	-
6	AT317651	1	Pin Fastener	-
7	AT260407	2	Spring Locking Pin	-
8	T185267	1	Bushing	-
9	L77320	1	Washer	-
10	AT260410	1	Lubrication Fitting	-
11	19H2472	1	Cap Screw	1/2" X 1", (HS, SAE 8)
12	12H301	1	Lock Washer	1/2"
13	R28782	2	O-Ring	-
14	38H1435	2	Elbow Fitting	-
15	T77613	2	O-Ring	-
16	AT280275	2	Hydraulic Hose	-
17	M131862	1	Hyd. Quick-Connect Coupler	FEMALE
18	M131863	1	Hydr. Quick Coupler Plug	MALE
19	AT260410	2	Lubrication Fitting	-
20	T185267	2	Bushing	-
21	AT318255	2	Clamp	KIT, 27ZTS HYD CLAMP, Not Illustrated

HYDRAULIC CLAMP (BACKHOE SN 103000- )
