Открытый узел

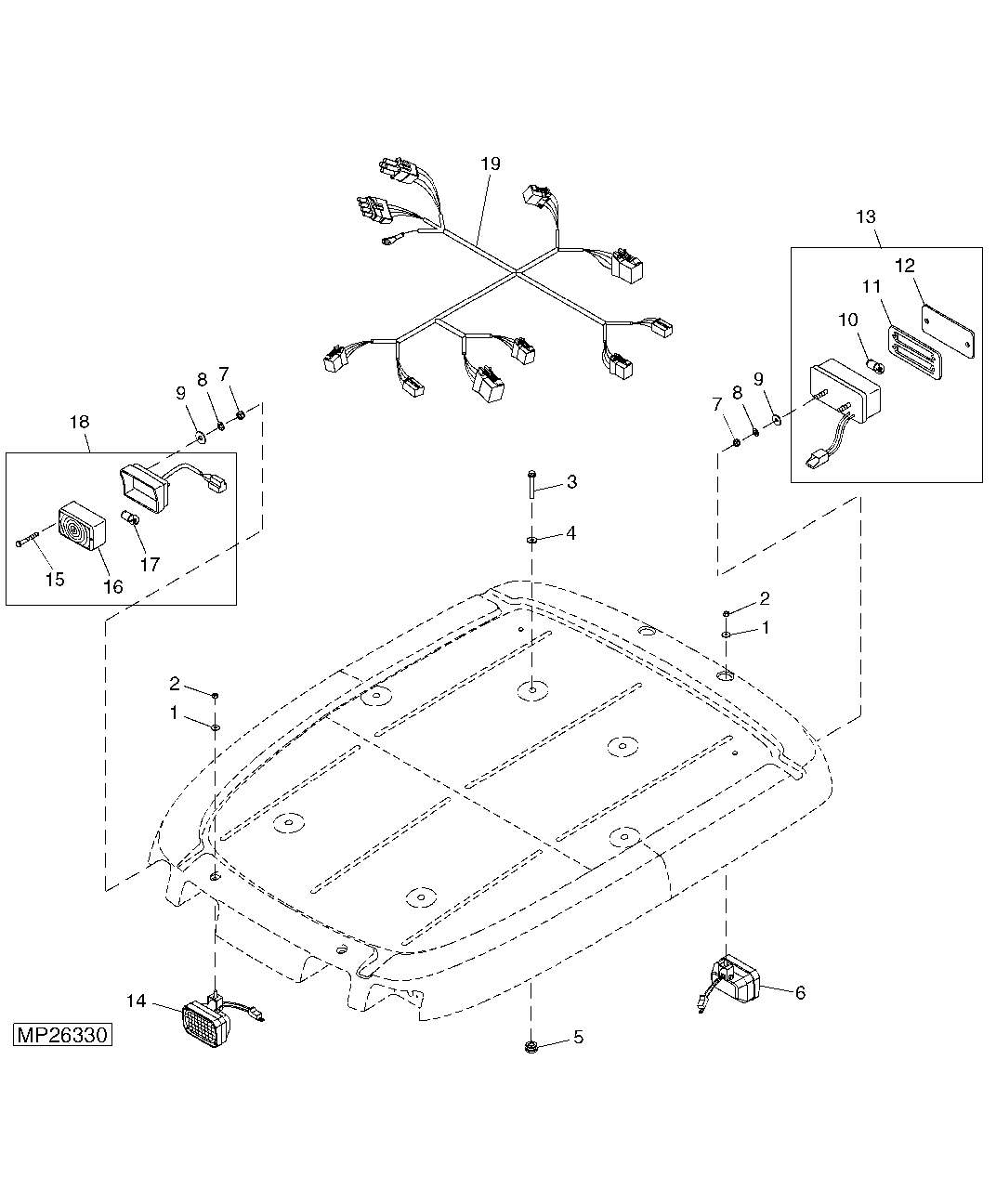

HEADLIGHT AND TAIL LIGHT ASSEMBLY

HEADLIGHT AND TAIL LIGHT ASSEMBLY

HEADLIGHT AND TAIL LIGHT ASSEMBLY

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HEADLIGHT AND TAIL LIGHT ASSEMBLY

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7207	4	Washer	8.400 X 24 X 2 mm, RH
2	14M7426	4	Lock Nut	M8
3	19M7810	6	Screw	M10 X 80, (HS, HEAD MARKED 10.9)
4	M133440	6	Washer	-
5	LVA16083	6	Isolator	(SUB FOR M133098)
6	LVA15076	2	Headlight	REAR WORK, OPTIONAL, (SUB FOR LVA11836)
7	14M7375	4	Flange Nut	M5
8	12M7060	4	Washer	5.300 mm
9	24M7138	4	Washer	5.300 X 15 X 1 mm
10	AD2062R	1	Bulb	(A) TURN SIGNAL AND WARNING
10	AR48041	1	Bulb	(A) BRAKE AND TAIL LIGHT
11	T150355	1	Gasket	(A)
12	T145896	1	Lens	(A) RED
12	T145897	1	Lens	(A) AMBER
13	AT159359	2	Stop Light	STOP, TURN AND TAIL (INCLUDES PARTS MARKED (A))
14	LVA15076	2	Headlight	FRONT WORK, (SUB FOR LVA11836)
15	37M7268	2	Screw	(B)
16	R128028	1	Lens	(B)
17	AD2062R	1	Bulb	(B)
18	RE58641	2	Lamp	WARNING (INCLUDES PARTS MARKED (B))
19	LVA10961	1	Wiring Harness	CANOPY
19	LVA13358	1	Wiring Harness	CANOPY
