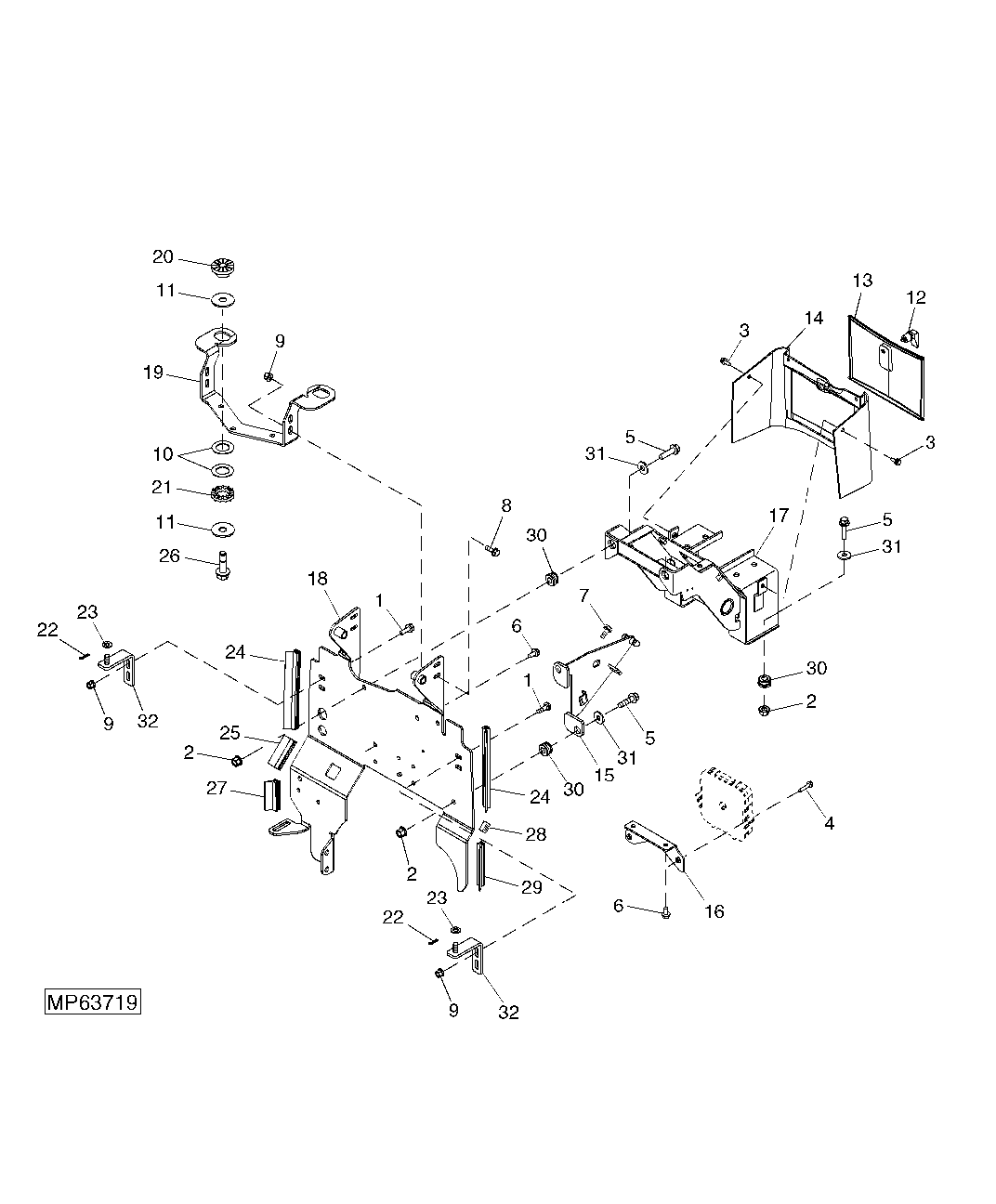

Firewall (311000 - 510798)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	4	Bolt	M8 X 20
2	14M7400	4	Lock Nut	M10
3	19M7775	2	Screw	M6 X 16, (HS, HEAD MARKED 10.9)
4	19M7796	2	Screw	M6 X 30, (HS, HEAD MARKED 10.9)
5	19M7804	6	Screw	M10 X 40, (HS, HEAD MARKED 10.9)
6	19M7865	8	Screw	M8 X 16, (HS, HEAD MARKED 10.9)
7	19M7866	5	Screw	M8 X 20, (HS, HEAD MARKED 10.9)
8	19M7867	4	Screw	M8 X 25, (HS, HEAD MARKED 10.9)
9	14M7396	8	Lock Nut	M8
10	24H1630	4	Washer	1-1/8" X 1-7/8" X 0.060"
11	24M7315	4	Washer	17 X 50 X 3 mm
12	M133730	1	Latch	-
13	M133729	1	Cover	-
14	LVU10922	1	Cowl	-
15	LVA14540	1	Firewall	(ALSO ORDER LVA14541 ) (SUB FOR LVA13579)
16	LVA11261	1	Bracket	-
17	LVA11046	1	Frame	-
18	LVA14540	1	Firewall	(ALSO ORDER LVA14541 ) (SUB FOR LVA13482)
19	LVU15527	1	Bracket	-
20	LVU12088	2	Bushing	-
21	LVU12089	2	Isolator	-
22	M112711	2	Pin	-
23	24M7055	2	Washer	8.400 X 16 X 1.600 mm
24	LVU12203	2	Isolator	-
25	LVU12204	1	Isolator	-
26	LVU13556	2	Bolt	FUEL TANK MOUNTING
27	LVU12325	1	Isolator	-
28	LVU12326	1	Isolator	-
29	LVU12327	1	Isolator	-
30	LVA16083	6	Isolator	(SUB FOR M133098)
31	M133440	6	Washer	-
32	LVA12927	2	Bracket	-
