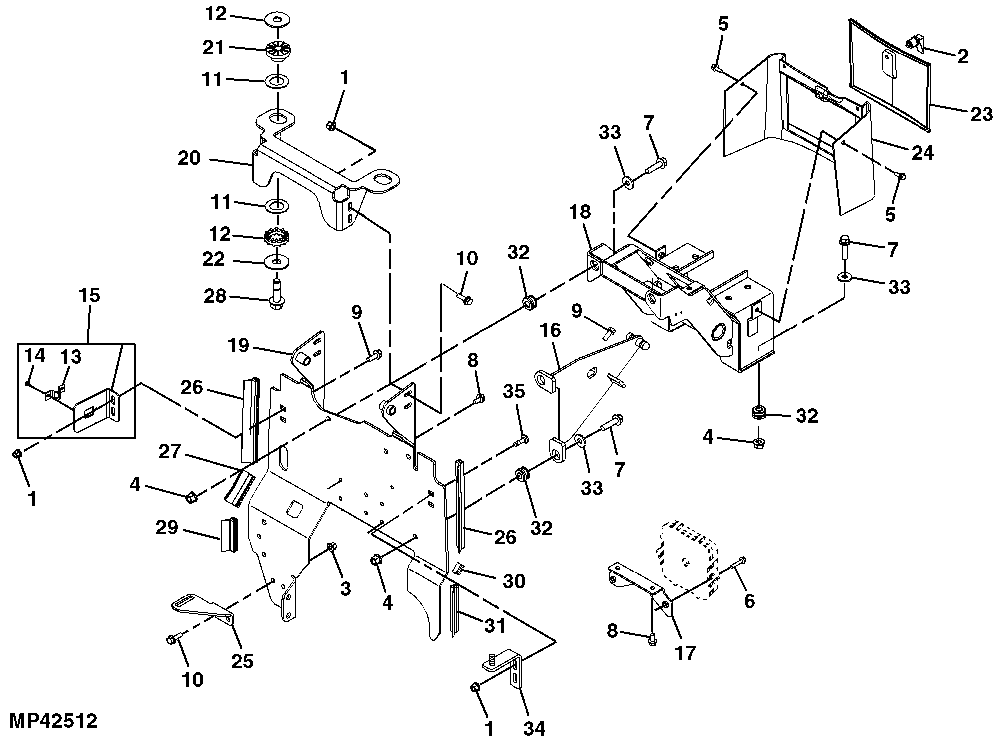

Firewall ( - 310999)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7396	12	Lock Nut	M8, (SUB FOR AM131736)
2	M133730	1	Latch	-
3	14M7426	2	Lock Nut	M8
4	14M7400	4	Lock Nut	M10
5	19M7775	2	Screw	M6 X 16, (HS, HEAD MARKED 10.9)
6	19M7796	2	Screw	M6 X 30, (HS, HEAD MARKED 10.9)
7	19M7804	6	Screw	M10 X 40, (HS, HEAD MARKED 10.9)
8	19M7865	6	Screw	M8 X 16, (HS, HEAD MARKED 10.9)
9	19M7866	5	Screw	M8 X 20, (HS, HEAD MARKED 10.9)
10	19M7867	8	Screw	M8 X 25, (HS, HEAD MARKED 10.9)
11	24H1630	8	Washer	1-1/8" X 1-7/8" X 0.060"
12	24M7315	4	Washer	17 X 50 X 3 mm
13	L79226	1	Clip	-
14	M63199	2	Rivet	-
15	LVA11441	1	Latch	-
16	LVA11056	1	Bracket	-
17	LVA11261	1	Bracket	-
18	LVA11046	1	Frame	-
19	LVA12884	1	Firewall	-
20	LVU12087	1	Bracket	-
21	LVU12088	2	Bushing	-
22	LVU12089	2	Isolator	-
23	M133729	1	Cover	-
24	LVU10922	1	Cowl	-
25	LVU12198	1	Bracket	-
26	LVU12203	2	Isolator	-
27	LVU12204	1	Isolator	-
28	LVU13556	4	Bolt	FUEL TANK MOUNTING
29	LVU12328	1	Label	-
30	LVU12326	1	Isolator	-
31	LVU12327	1	Isolator	-
32	LVA16083	6	Isolator	(SUB FOR M133098)
33	M133440	6	Washer	-
34	LVA12234	1	Bracket	-
35	03M7184	4	Bolt	M8 X 20
