Crowd/Dipperstick Cylinder (104013 - 107645)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

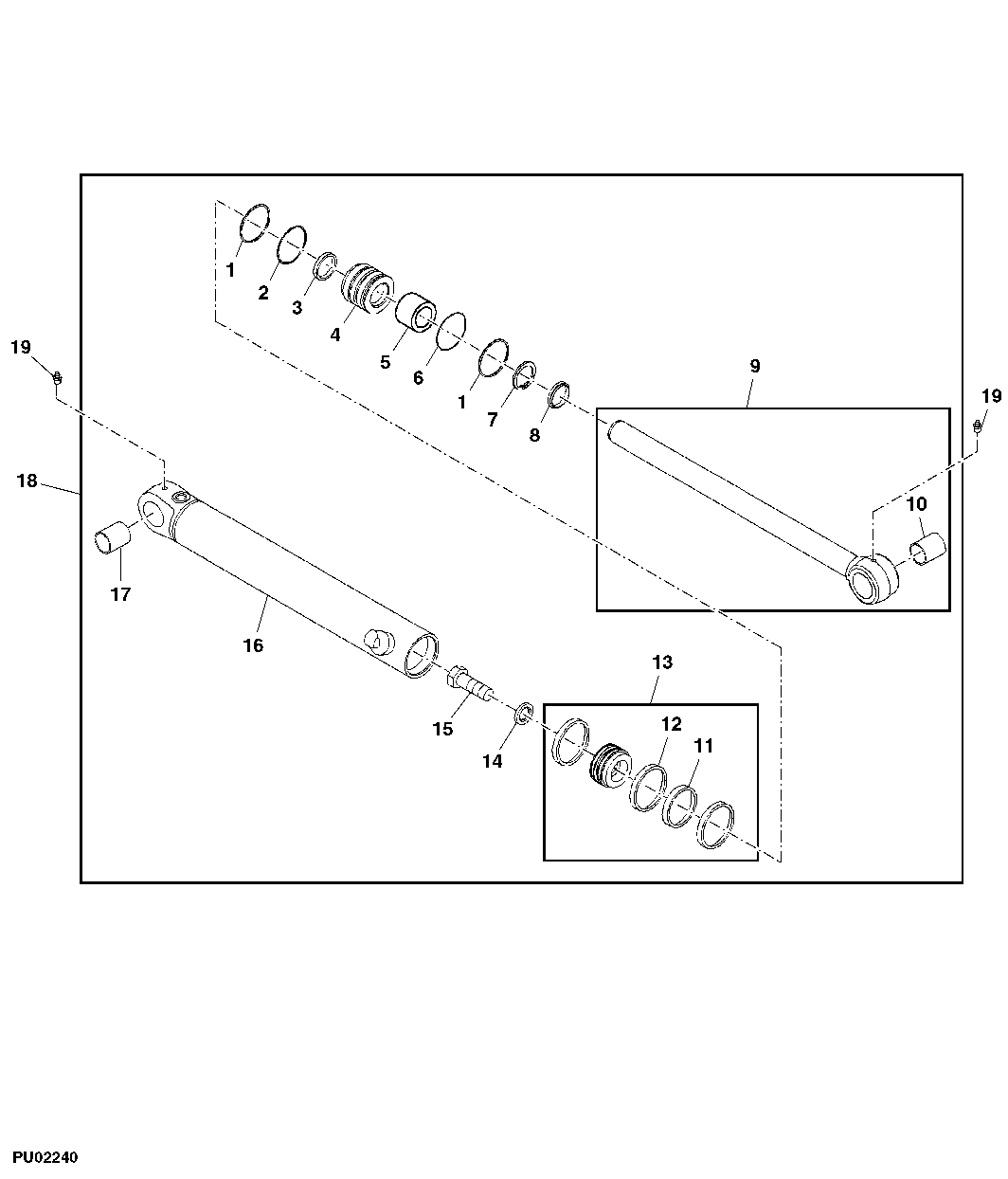

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T12582	2	O-Ring	-
2	R81864	1	Back-Up Ring	(B)
3	H152202	1	Seal	(A)
4	H210732	1	Hydr. Cylinder Rod Guide	-
5	H157898	1	Wear Ring	(A)
6	H170216	1	Snap Ring	-
7	H180787	1	Snap Ring	-
8	H157899	1	Seal	(A) WIPER
9	AH173860	1	Rod	-
10	H151542	1	Bushing	-
11	R98323	1	Seal	(B)
12	R98322	1	Seal	(B)
13	RE33968	1	Piston	-
14	H145176	1	Washer	-
15	19H3632	1	Cap Screw	1" X 3"
16	-	1	Part 16	(ORDER AH215950 ) (SUB FOR AH215951 OR AH211123)
17	H151542	1	Bushing	-
18	AH215950	1	Hydraulic Cylinder	(SUB FOR AH211122)
19	T162396	2	Lubrication Fitting	-
..	AH149813	1	Hydraulic Cylinder Kit	ROD GUIDE (INCLUDES PARTS MARKED (A))
..	AH212092	1	Hydraulic Cylinder Kit	CYLINDER BORE (INCLUDES PARTS MARKED (B))

Crowd/Dipperstick Cylinder (104013 - 107645)
