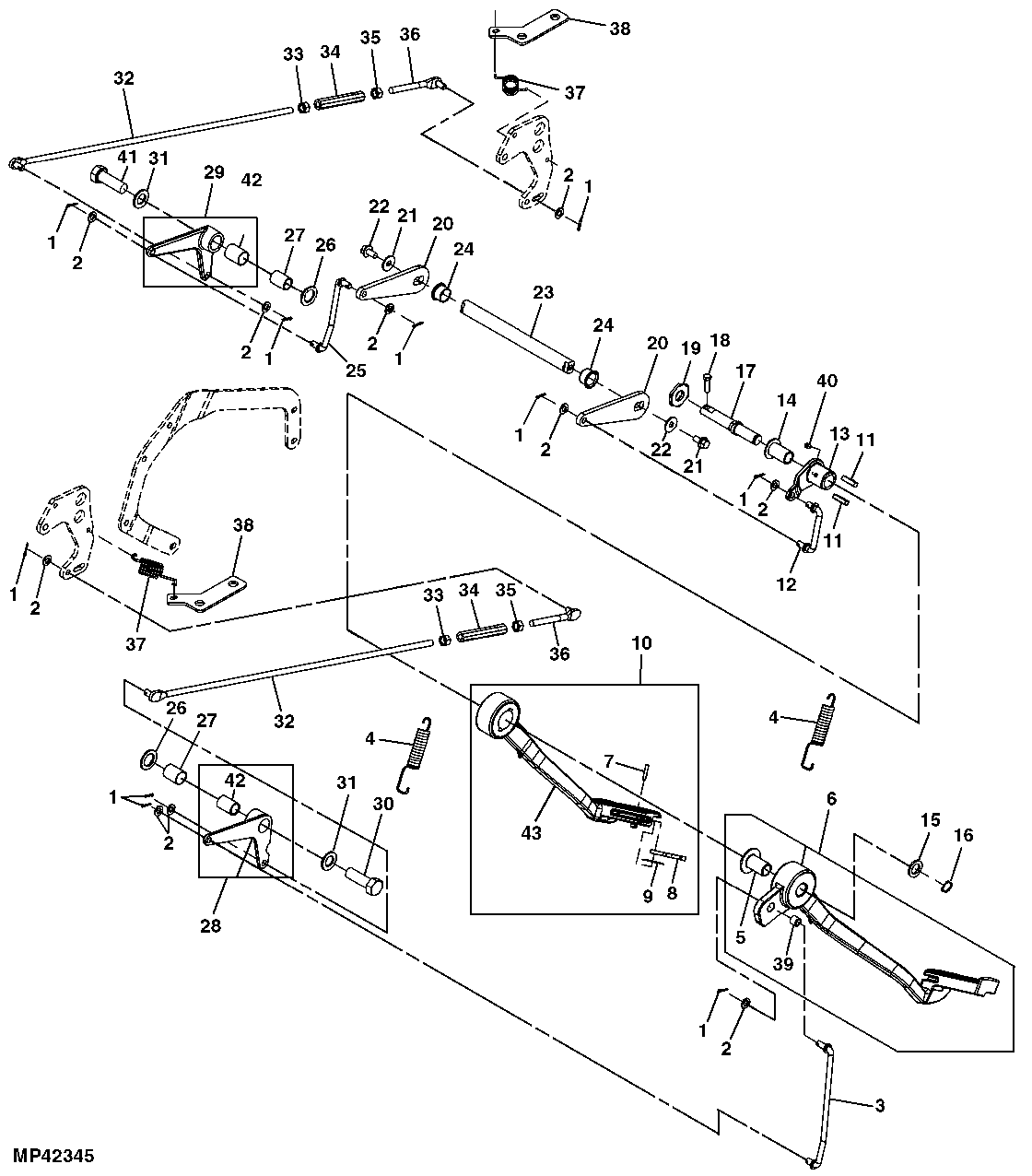

Brake Pedals And Linkage (510163 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7012	10	Cotter Pin	3.200 X 16 mm
2	24M7040	10	Washer	11 X 20 X 2 mm
3	LVU11948	1	Rod	-
4	LVU15583	2	Extension Spring	(SUB FOR LVU11293)
5	-	1	Part 5	-
6	LVA13652	1	Pedal	RH
7	34M7141	1	Spring Pin	5 X 30 mm
8	R141050	1	Arm	-
9	R50034	1	Leaf Spring	-
10	LVA11057	1	Pedal	LH (NLA) (ORDER LVU11884, 34M7141, R141050 AND R50034)
11	49M5504	2	Shaft Key	10 X 8 X 32 mm
12	LVU11912	1	Handle	-
13	LVU11899	1	Bellcrank	-
14	M131839	1	Bushing	-
15	24M7099	1	Washer	21 X 34 X 3 mm
16	40M7080	1	Snap Ring	-
17	LVU11898	1	Shaft	-
18	19M7513	1	Cap Screw	M8 X 30, (HS, HEAD MARKED 10.9)
19	LVU12181	1	Nut	-
20	LVU11970	2	Cam	-
21	19M7784	2	Screw	M10 X 20, (HS, HEAD MARKED 10.9)
22	24M7178	2	Washer	10.500 X 30 X 2.500 mm
23	LVU11909	1	Shaft	-
24	LVU11901	2	Bushing	-
25	LVU11911	1	Rod	-
26	M134648	2	Washer	-
27	M134523	2	Bushing	-
28	LVA13434	1	Bellcrank	(SUB FOR LVA10217)
29	LVA13433	1	Bellcrank	(SUB FOR LVA10216)
30	19M8979	1	Cap Screw	M20 X 60, (HS, HEAD MARKED 10.9)
31	24M7051	2	Washer	21 X 37 X 3 mm
32	LVU12827	2	Rod	-
33	14M7275	2	Nut	M12
34	LVU12825	2	Turnbuckle	-
35	14M7146	2	Nut	M12
36	LVU17515	2	Rod	(SUB FOR LVU15612)
37	LVU16485	2	Extension Spring	-
38	LVU17417	2	Bracket	-
39	-	1	Part 39	LH
40	22M7136	1	Set Screw	M8 X 12
41	19M8978	1	Cap Screw	M20 X 60
42	M134638	2	Bushing	-
43	LVU11884	1	Pedal	LH
