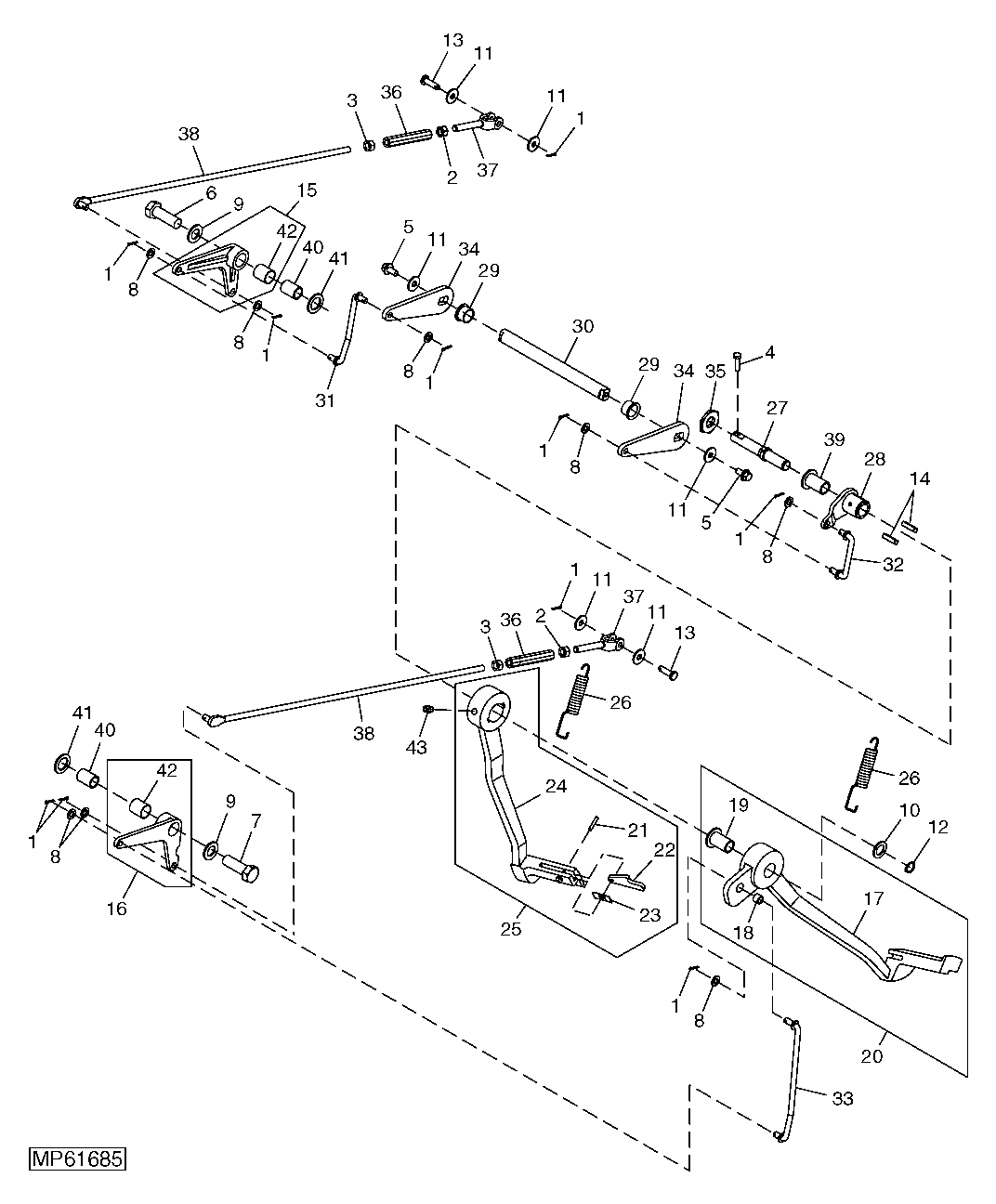

Brake Pedals And Linkage ( - 410155)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	10	Cotter Pin	3.200 X 25 mm
2	14M7146	2	Nut	M12
3	14M7275	2	Nut	M12
4	19M7513	1	Cap Screw	M8 X 30, (HS, HEAD MARKED 10.9)
5	19M7784	2	Screw	M10 X 20, (HS, HEAD MARKED 10.9)
6	19M8978	1	Cap Screw	M20 X 60, (HS, HEAD MARKED 10.9)
7	19M8979	1	Cap Screw	M20 X 60, (HS, HEAD MARKED 10.9)
8	24M7040	7	Washer	11 X 20 X 2 mm
9	24M7051	2	Washer	21 X 37 X 3 mm
10	24M7099	1	Washer	21 X 34 X 3 mm
11	24M7178	6	Washer	10.500 X 30 X 2.500 mm
12	40M7080	1	Snap Ring	-
13	45M7118	2	Pin Fastener	10 X 35 mm
14	49M5504	2	Shaft Key	10 X 8 X 32 mm
15	LVA13433	1	Bellcrank	(SUB FOR LVA10216)
16	LVA13434	1	Bellcrank	(SUB FOR LVA10217)
17	-	1	Part 17	(LH) LVU11885 IS NO LONGER AVAILABLE, (ORDER LVA11048)
17	-	1	Part 18	(LH) LVU16586 IS NOT AVAILABLE, (ORDER LVA13652)
18	M139158	1	Bushing	-
19	-	1	Part 20	-
20	LVA11048	1	Pedal	LH
20	LVA13652	1	Pedal	LH
21	34M7141	1	Spring Pin	5 X 30 mm
22	R141050	1	Arm	-
23	R50034	1	Leaf Spring	-
24	LVU11884	1	Pedal	RH
25	LVA11057	1	Pedal	RH (NLA) (ORDER LVU11884, R50034, R141050 AND 34M7141)
26	LVU15583	2	Extension Spring	(SUB FOR LVU11293)
27	LVU11898	1	Shaft	-
28	LVU11899	1	Bellcrank	-
29	LVU11901	2	Bushing	-
30	LVU11909	1	Shaft	-
31	LVU11911	1	Rod	-
32	LVU11912	1	Handle	-
33	LVU11948	1	Rod	-
34	LVU11970	2	Cam	-
35	LVU12181	1	Nut	-
36	LVU12825	2	Turnbuckle	-
37	LVU12826	2	Yoke	-
38	LVU12827	2	Rod	-
39	M131839	1	Bushing	-
40	M134523	2	Bushing	-
41	M134648	2	Washer	-
42	M134638	1	Bushing	-
43	22M7136	1	Set Screw	M8 X 12

Brake Pedals And Linkage ( - 410155)

Нет текстового описания
