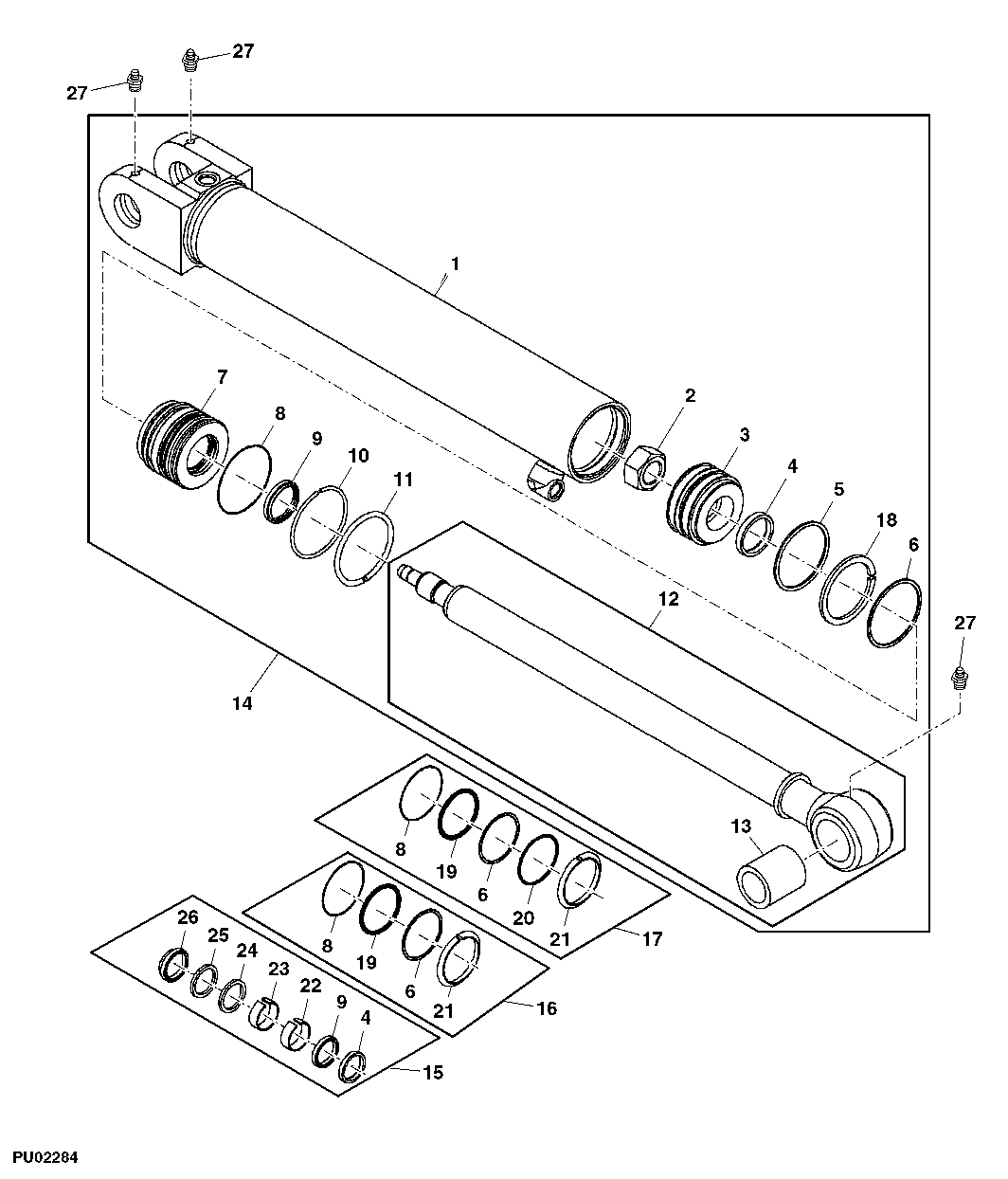

Boom Cylinder (101814 - 106873)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(ORDER AH213382)
2	H170539	1	Nut	-
3	AH169436	1	Piston	-
4	H152202	1	Seal	(A)
5	F1430R	1	O-Ring	-
6	R79101	1	Back-Up Ring	(B) (C)
7	H206860	1	Hydr. Cylinder Rod Guide	-
8	E65288	1	O-Ring	(B) (C)
9	H157899	1	Seal	(A)
10	H180103	1	Snap Ring	-
11	H206859	1	Snap Ring	-
12	AH206780	1	Hydraulic Cylinder Rod	-
13	H151542	1	Bushing	-
14	AH213382	1	Hydraulic Cylinder	(FOR SERIAL NUMBERS (106228-106735) (106738-106752) (106759-106817) USE AH213382 CYLINDER) (SUB FOR AH206619)
15	AH149813	1	Hydraulic Cylinder Kit	ROD SEAL (INCLUDES PARTS MARKED (A))
16	AH212097	1	Hydraulic Cylinder Kit	SEAL (INCLUDES PARTS MARKED (C)), (SUB FOR AH202290)
17	AH212097	1	Hydraulic Cylinder Kit	BORE SEAL (INCLUDES PARTS MARKED (B))
18	H173206	1	Snap Ring	-
19	R83576	1	O-Ring	(B) (C)
20	H181114	1	O-Ring	(B)
21	R91730	1	Ring	(B) (C)
22	H157898	1	Wear Ring	(A)
23	H152793	1	Wear Ring	(A)
24	H155629	1	Seal	(A)
25	AH146560	1	Seal	(A)
26	AH146556	1	Seal	(A)
27	T162396	3	Lubrication Fitting	-
