Auxiliary Hydraulic Kit (7 Function) ( - 102999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7166	4	Lock Nut	M8
2	19M7185	8	Cap Screw	M8 X 60
3	T162005	2	Strap	-
4	T162003	4	Clamp	-
5	T188237	2	Plate	-
6	AT195646	2	Hydraulic Hose	-
7	T78716	2	Nut	-
8	T188045	1	Bracket	-
9	T77857	6	O-Ring	-
10	38H1275	2	Adapter Fitting	-
11	AT196022	2	Hydraulic Hose	-
12	28H1523	1	Bushing	0.493" X 0.675" X 13/16"
13	T160548	1	Clamp	-
14	19M7742	2	Cap Screw	M10 X 65, (HS, HEAD MARKED 10.9)
15	R46919	2	Half Clamp	-
16	28H3383	1	Bushing	0.493" X 0.675" X 3/4"
17	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
18	38H1161	2	Adapter Fitting	-
19	R26375	2	O-Ring	-
20	T188880	1	Cap	-
21	KV11305	1	Hyd. Quick-Connect Coupler	-
22	19M7550	2	Cap Screw	M10 X 35, (HS, HEAD MARKED 10.9)
23	24M7239	2	Washer	10.700 X 21 X 2.500 mm
24	T188046	2	Angle	-
25	T188879	1	Cap	-
26	KV11304	1	Hyd. Quick-Connect Coupler	-

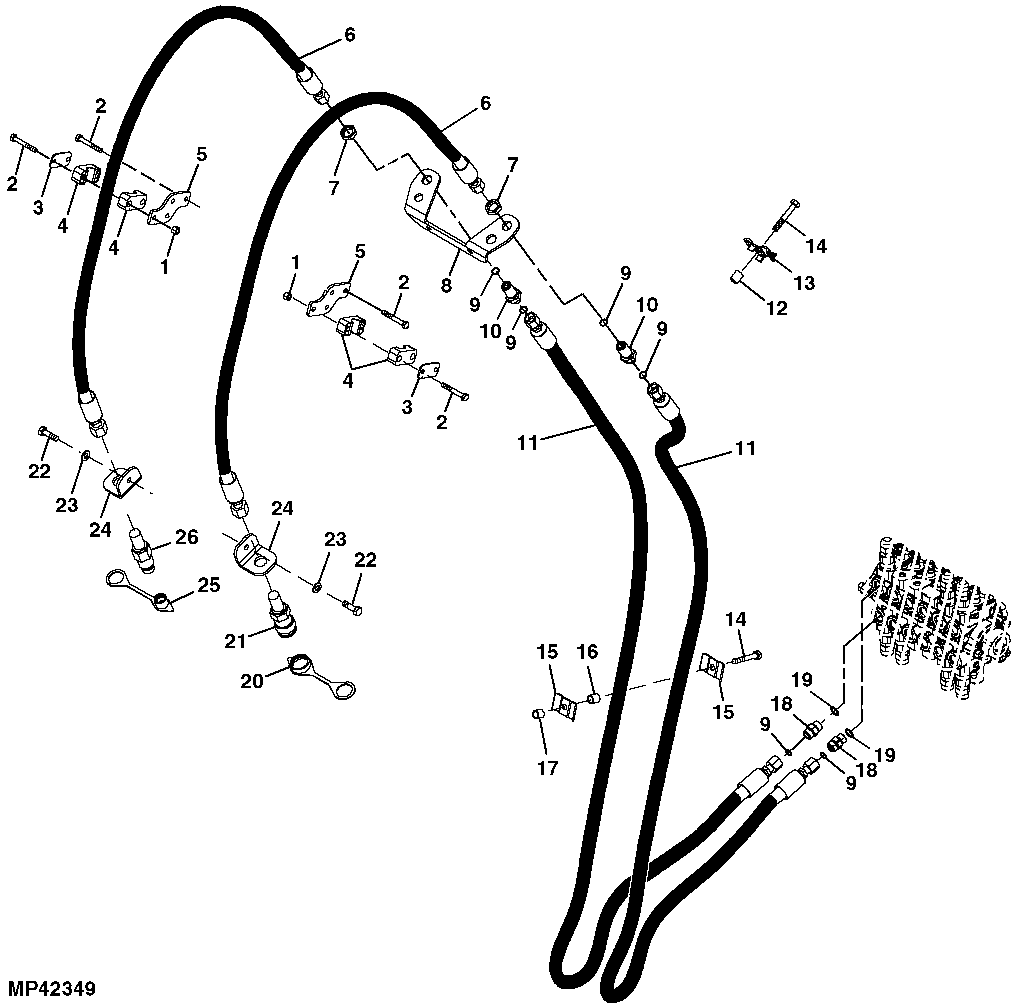

Auxiliary Hydraulic Kit (7 Function) ( - 102999)
