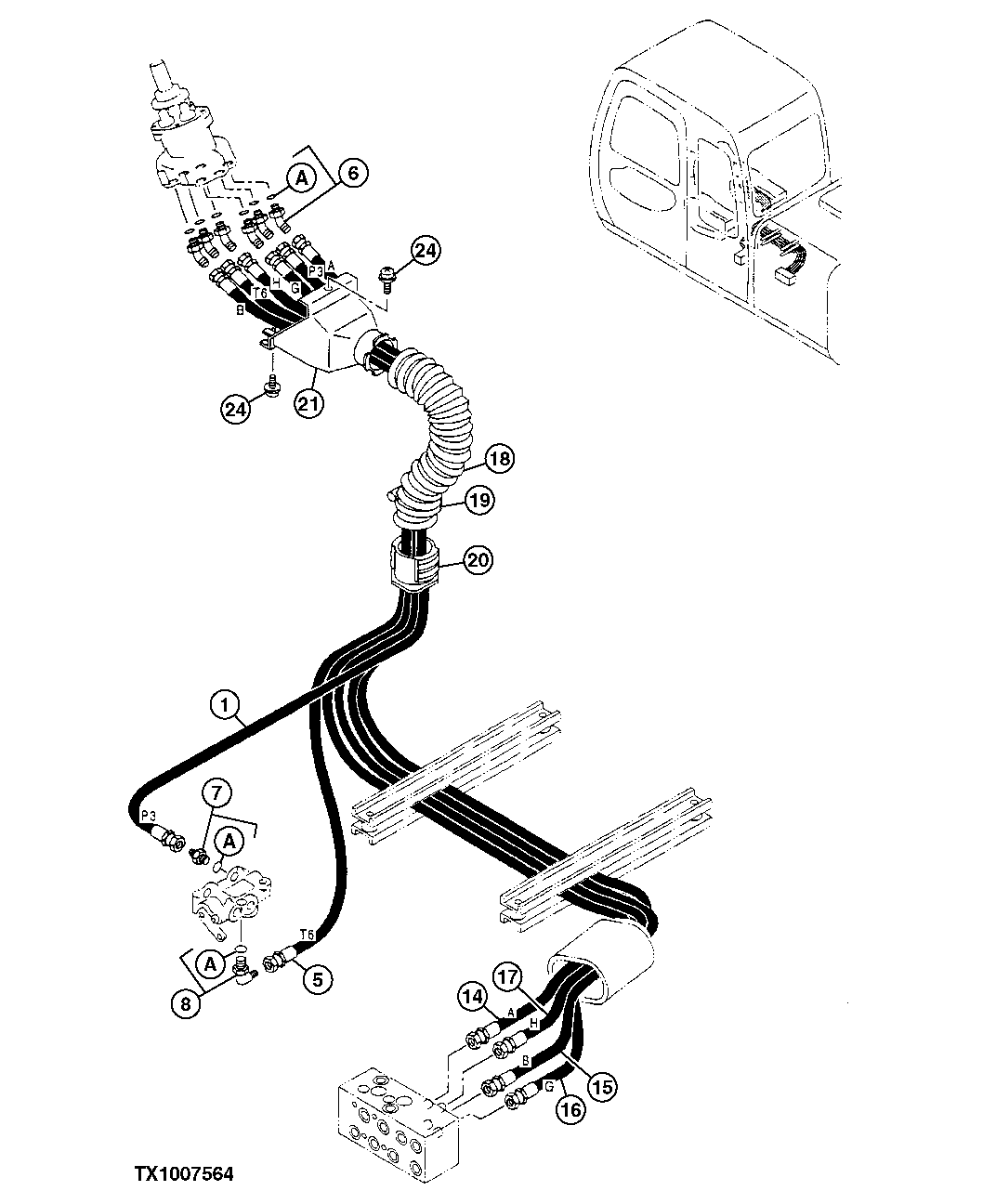

PILOT HOSES (LEFT JOYSTICK)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT213849	1	Hydraulic Hose	-
5	AT213851	1	Hydraulic Hose	-
6	A852223	6	Elbow Fitting	(SUB FOR AT154994 OR 4286916)
7	4261938	1	Fitting	(SUB FOR AT154285)
8	A852333	1	Elbow Fitting	(SUB FOR TH101047 ) (SUB FOR 4154671)
14	4341877	2	Channel	(SUB FOR AT213887)
15	9743671	2	Channel	(SUB FOR AT214405)
19	4203024	1	Hydraulic Hose	(SUB FOR TH108468)
20	AT213906	1	Hydraulic Hose	-
21	AT201251	1	Hydraulic Hose	9/16" X 2000 mm (78-3/4") X 9/16"
22	AT213906	1	Hydraulic Hose	(SUB FOR AT218390)
23	4351175	1	Hose	(SUB FOR AT213957)
24	4351774	1	Clamp	(SUB FOR AT213962)
25	3079728	1	Bushing	(SUB FOR AT213780 ) (SUB FOR AT250589)
26	3072745	1	Cover	(SUB FOR AT213784)
31	19M7358	4	Cap Screw	M10 X 40
31	12M7066	4	Lock Washer	10 mm
32	-	2	Part 21	(J460620 NLA) (SUB FOR AT200012)
32	21M7267	2	Screw	M6 X 20
32	24M7293	2	Washer	6.500 X 13 X 1.600 mm
32	12M7006	2	Lock Washer	6 mm
6A	M800650	1	Packing	-
7A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
8A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
