Открытый узел

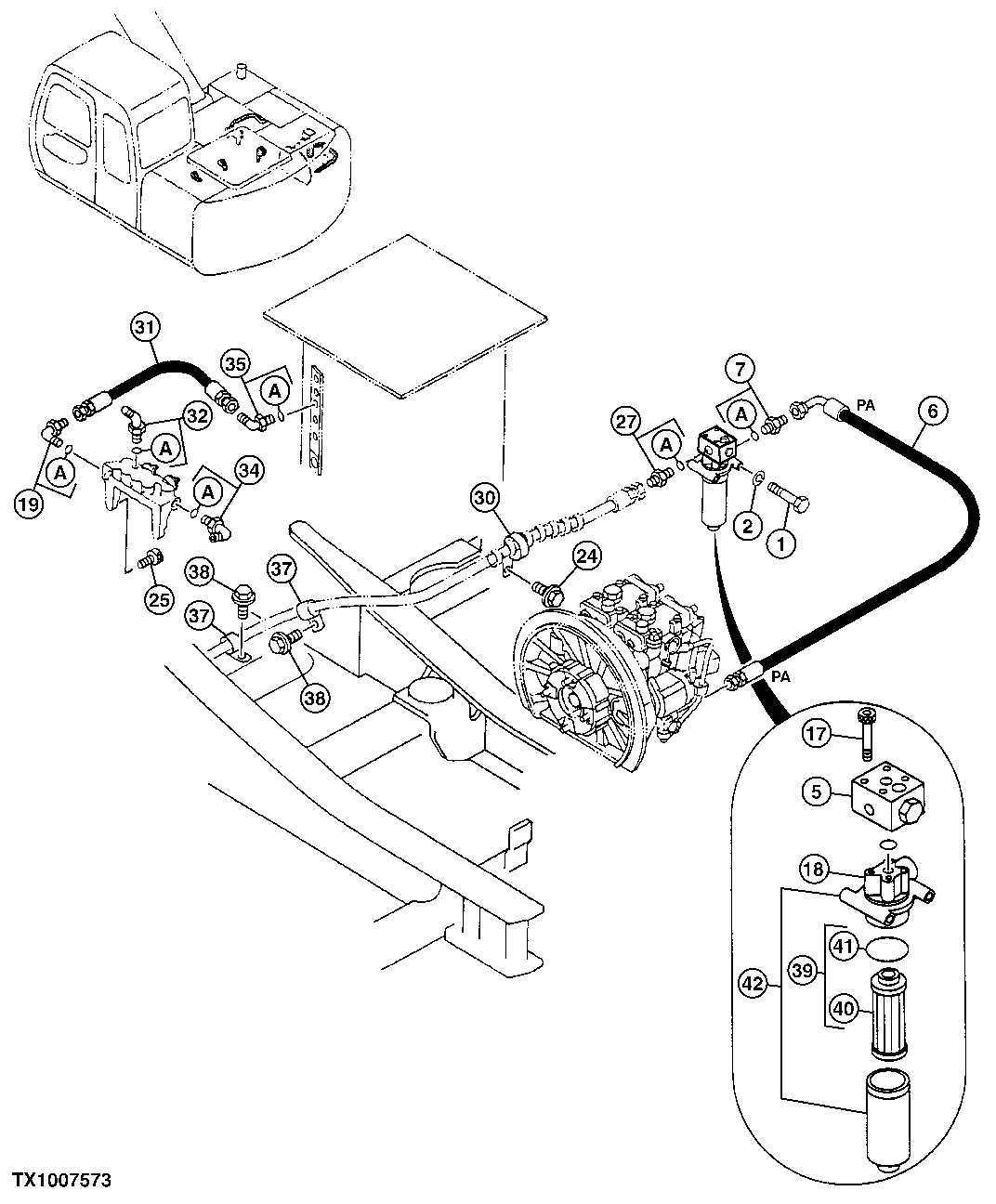

Pilot Hoses and Filter At Pump

Pilot Hoses and Filter At Pump

Pilot Hoses and Filter At Pump

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Pilot Hoses and Filter At Pump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8343	2	Cap Screw	M10 X 120
2	12M7066	2	Lock Washer	10 mm
5	4351142	1	Pressure Relief Valve	(SUB FOR AT213955)
6	P64273	1	Hydraulic Hose	-
7	4154672	1	Elbow Fitting	(SUB FOR TH101008)
17	AT213613	4	Bolt	-
18	4506416	1	O-Ring	15.800 X 2.400 mm (0.622" X 3/32"), (SUB FOR TH102561)
19	A852333	1	Elbow Fitting	(SUB FOR TH101047) (SUB FOR 4154671)
24	19M7938	1	Cap Screw	M10 X 20
24	12M7066	1	Lock Washer	10 mm
25	19M7576	2	Screw	M10 X 30, (SUB FOR J781030)
27	4200469	1	Adapter Fitting	(SUB FOR TH108400)
30	R50454	1	Clamp	(SUB FOR TH109445 OR 4192034)
31	P61632	1	Hydraulic Hose	-
32	4200472	1	Elbow Fitting	(SUB FOR TH111301)
34	A852333	1	Elbow Fitting	(SUB FOR TH101047) (SUB FOR 4154671)
35	A852333	1	Elbow Fitting	(SUB FOR TH101047 ) (SUB FOR 4154671)
37	R73384	2	Clamp	(SUB FOR TH108597 OR 4190253)
38	12M7066	2	Lock Washer	10 mm
38	19M7938	2	Cap Screw	M10 X 20
39	AT186554	1	Filter Element	(SUB FOR AT214263)
40	-	1	Part 28	-
41	TH105683	1	O-Ring	59.400 X 3.100 mm (2.339" X 0.122")
42	4330227	1	Filter Head	(SUB FOR AT213834)
7A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
19A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
27A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
32A	M800650	1	Packing	-
34A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
35A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
