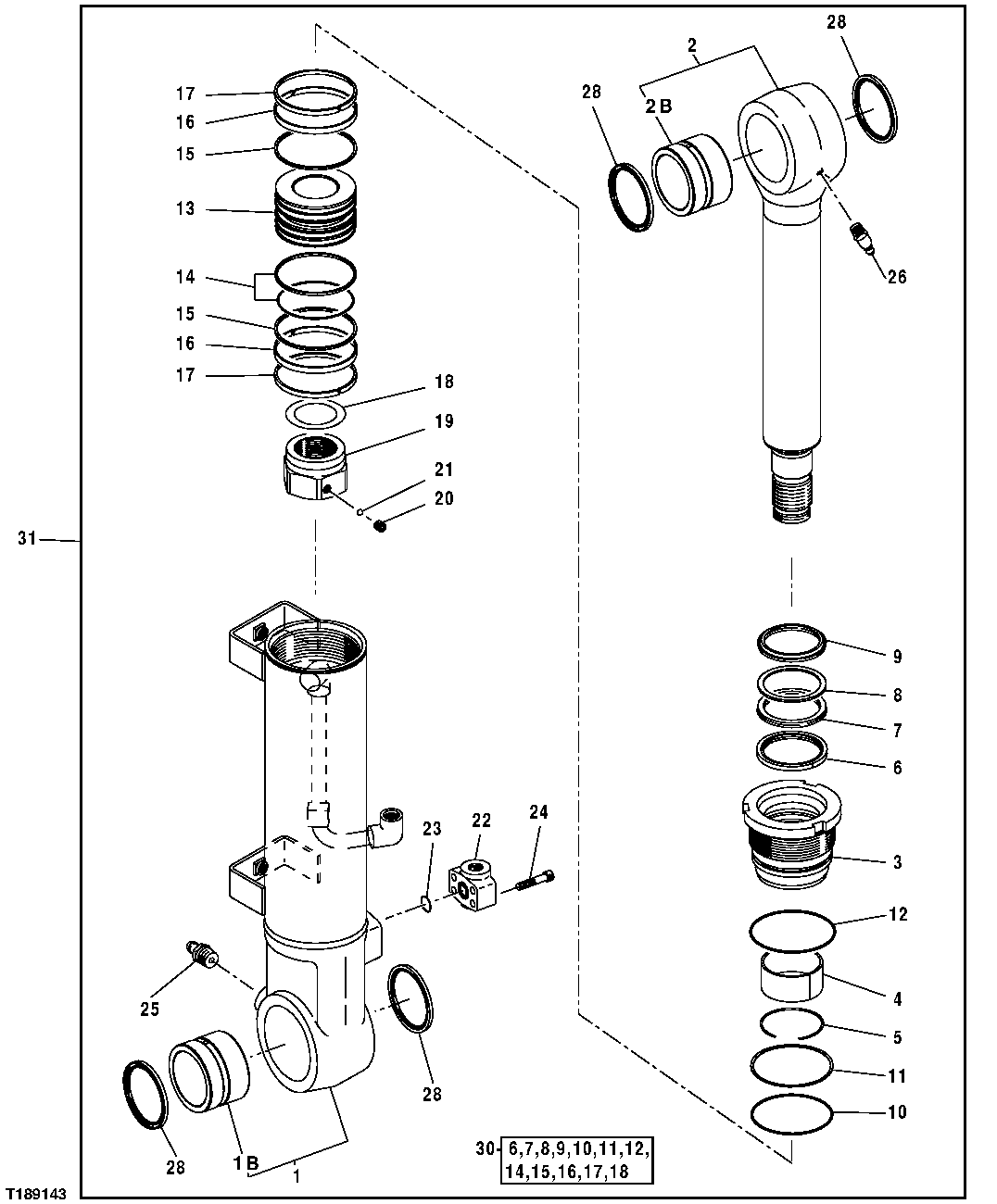

Left Blade Cylinder And Oil Lines (020108 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0727401	1	Hydraulic Cylinder Barrel	-
2	0727102	1	Rod	-
3	0686704	1	Hydraulic Cylinder Cap	-
4	0683402	1	Sleeve	-
5	0271304	1	Snap Ring	-
6	AT264258	1	Sealing Ring	-
7	AT264256	1	Packing	-
8	AT264257	1	Back-Up Ring	-
9	H158453	1	Scraper Ring	-
10	AT264318	1	O-Ring	SUB FOR T110446
11	0254905	1	Back-Up Ring	-
12	CH16109	1	Packing	-
13	0686705	1	Piston	-
14	0240807	1	Ring	-
15	0686706	2	Back-Up Ring	-
16	0686707	2	Ring	-
17	0254908	2	Ring	SUB FOR 4S00840
18	TH110253	1	Shim	SUB FOR 0326007
19	H158175	1	Nut	-
20	21M7197	1	Screw	M4 X 20, SUB FOR 21M7139
21	400R	1	Ball	-
22	0686708	1	Adapter Fitting	-
23	0976602	1	O-Ring	SUB FOR AT264354 OR 4S00734
24	T116311	4	Bolt	SUB FOR TH0310310
25	TH100074	1	Lubrication Fitting	-
26	T116334	1	Lubrication Fitting	-
28	TH104472	4	Seal	-
30	4388027	1	Seal Kit	-
31	-	1	Part 31	4397513 AND 9169000 NLA, SUB 9187647
1B	0686702	1	Bushing	-
2B	0686702	1	Bushing	-

Left Blade Cylinder And Oil Lines (020108 - )
