Открытый узел

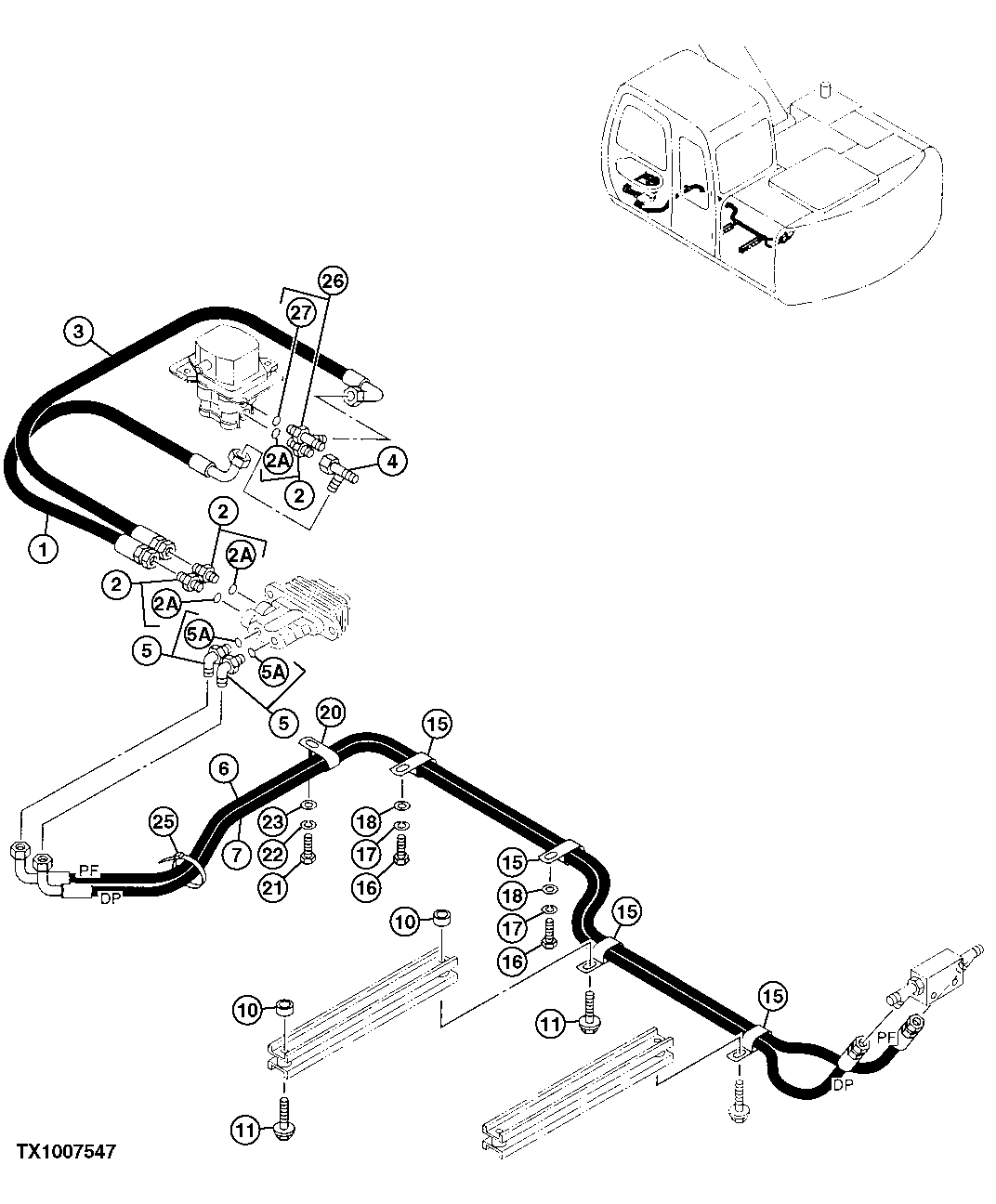

BLADE PILOT HOSES (RIGHT CONSOLE)

BLADE PILOT HOSES (RIGHT CONSOLE)

BLADE PILOT HOSES (RIGHT CONSOLE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BLADE PILOT HOSES (RIGHT CONSOLE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT193992	1	Hydraulic Hose	(SUB FOR TH4282194)
2	4200467	3	Adapter Fitting	(SUB FOR TH108417)
3	AT219675	1	Hydraulic Hose	9/16" X 700 mm (27-1/2") X 9/16"
4	4246672	1	Tee Fitting	(SUB FOR AT200991)
5	AT318014	2	Elbow Fitting	(SUB FOR 4156434 ) (SUB FOR TH101930)
6	4350169	1	Hose	(SUB FOR TH4350169 OR AT193993)
7	4350169	1	Hose	(SUB FOR TH4333391 OR AT193993)
10	4383308	2	Spacer	(SUB FOR TH4383308, AT193995)
11	24M7096	2	Washer	10.500 X 18 X 1.600 mm
11	12M7066	2	Lock Washer	10 mm
11	19M8012	2	Cap Screw	M10 X 45
15	T32854	4	Clamp	-
16	19M7938	2	Cap Screw	M10 X 20
17	12M7066	2	Lock Washer	10 mm
18	24M7028	2	Washer	10.500 X 20 X 2 mm
20	T32854	1	Clamp	-
21	19M7938	1	Cap Screw	M10 X 20
22	12M7066	1	Lock Washer	10 mm
23	24M7028	1	Washer	10.500 X 20 X 2 mm
25	H77698	1	Tie Band	-
26	4207300	1	Tee Fitting	(SUB FOR AT126381)
27	M800650	1	Packing	-
2A	M800650	1	Packing	-
5A	M800650	1	Packing	-
