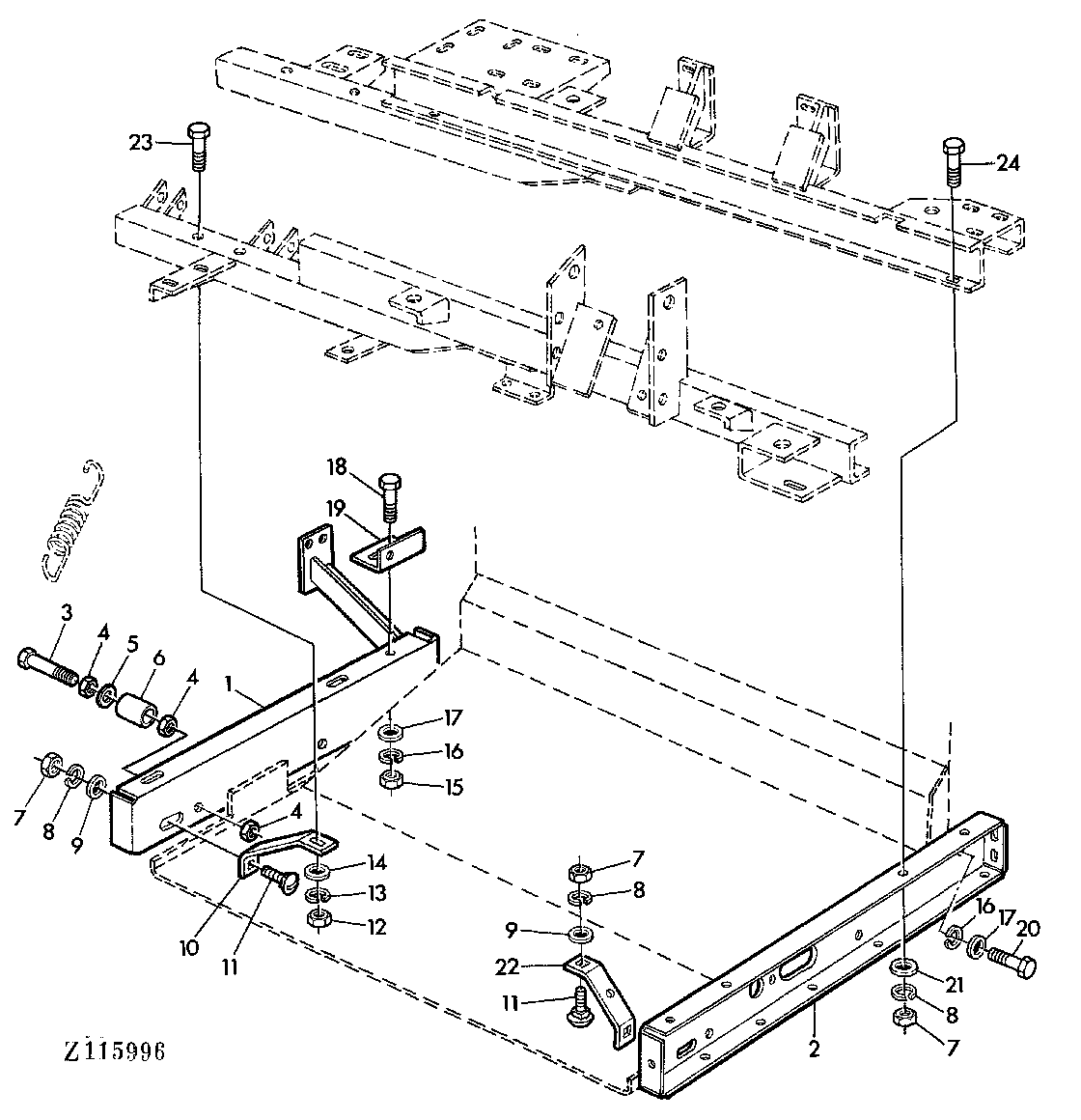

ENGINE SUPPORT-LOWER SECTION [01F07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ40627	1	BRACKET	(A) (SUB FOR AZ35016)
2	Z38709	1	HOLDER	(A)
3	19M6699	1	CAP SCREW	(A) M6X70
4	14M7027	3	NUT	(A) M6
5	Z26250	1	Washer	(A)
6	Z41727	1	SPACER	(A)
7	14M7140	1	Nut	(A) M10
8	12M7013	1	LOCK WASHER	(A) 10MM
9	24M7040	1	Washer	(A) 11MM
10	Z38668	1	REINFORCEMENT	(A)
11	03M7085	1	Bolt	(A) M10X30
12	14M7029	1	Nut	(A) M8
13	12M7008	1	LOCK WASHER	(A) 8MM
14	24M7036	1	Washer	(A) 9MM
15	14M7027	1	NUT	(A) M6
16	12M7012	1	LOCK WASHER	(A) 6MM
17	24M7088	1	Washer	(A) 6,6MM
18	19M7077	1	Cap Screw	(A) M6X20
19	Z38680	1	ANGLE	(A)
20	19M7375	1	CAP SCREW	(A) M6X18
21	24M7043	1	Washer	(A) 12MM
22	Z34179	1	HOLDER	(A)
23	19M7325	1	Cap Screw	(A) M8X80
24	19M7169	1	Cap Screw	(A) M10X35

ENGINE SUPPORT-LOWER SECTION [01F07]

Нет текстового описания
