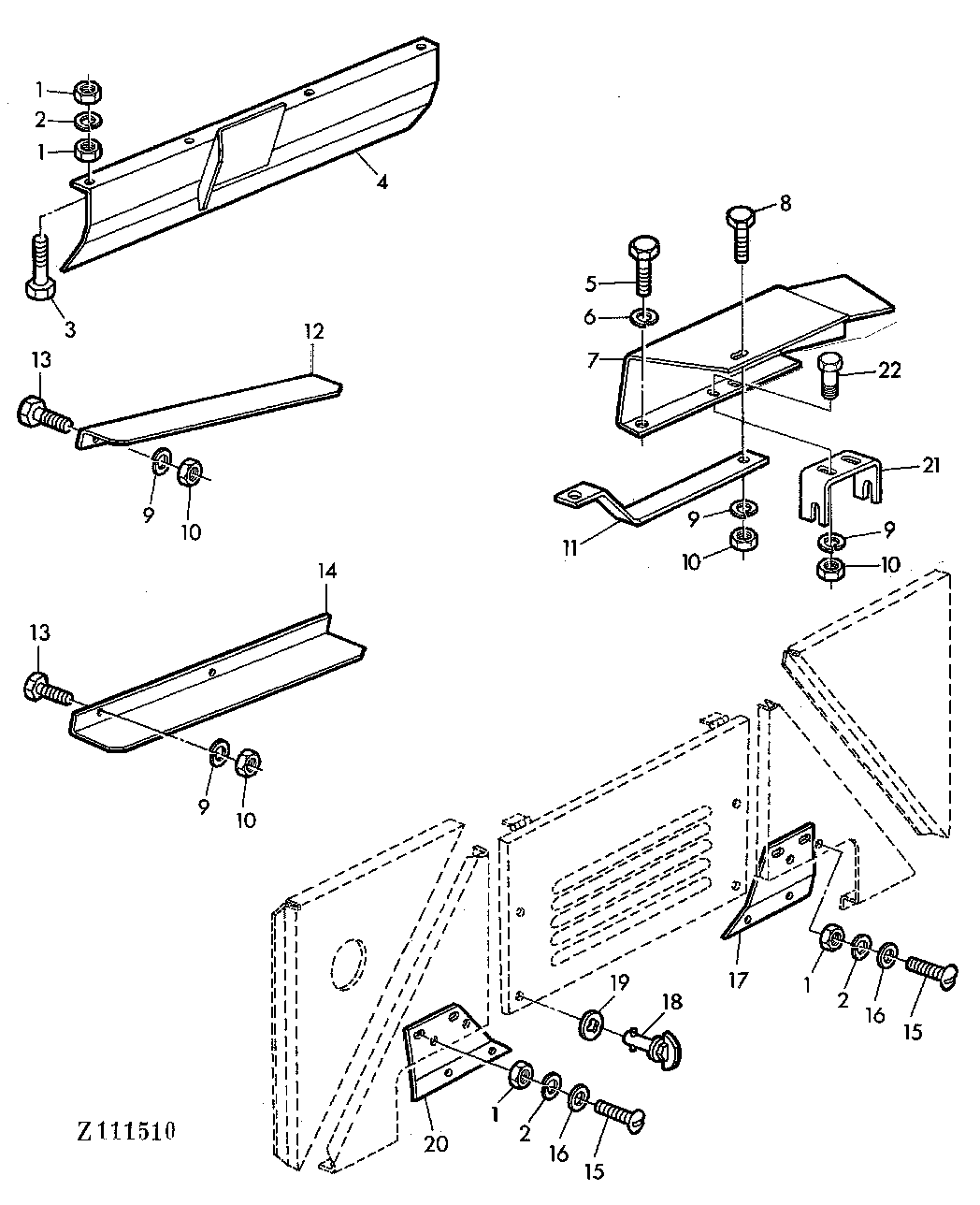

DEFLECTORS AND HARDWARE-ENGINE COMPARTMENT [05C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7029	1	Nut	M8
2	12M7008	1	LOCK WASHER	8MM
3	19M7163	1	Cap Screw	M8X25
4	AZ34109	1	SHEET	-
5	19H1833	1	Cap Screw	5/8"X1-1/4"
6	12H294	1	Lock Washer	5/8"
7	Z53265	1	SHEET	(SUB FOR AZ34110, AZ35688)
8	19M7077	1	Cap Screw	M6X20
9	12M7012	1	LOCK WASHER	6MM
10	14M7027	1	NUT	M6
11	Z43990	1	RETAINER	-
11	Z43990	1	RETAINER	-
12	Z43993	1	SHEET	-
13	19M7159	1	CAP SCREW	M6X16
14	Z43994	1	SHEET	-
15	21M7160	1	BOLT	M8X18
16	24M7036	1	Washer	9MM
17	Z40385	1	HOLDER	-
18	AZ23253	2	LATCH	-
19	Z34136	2	Washer	-
20	Z40386	1	HOLDER	-
21	Z45230	1	BAIL	-
22	19M6614	2	Cap Screw	M6X12
