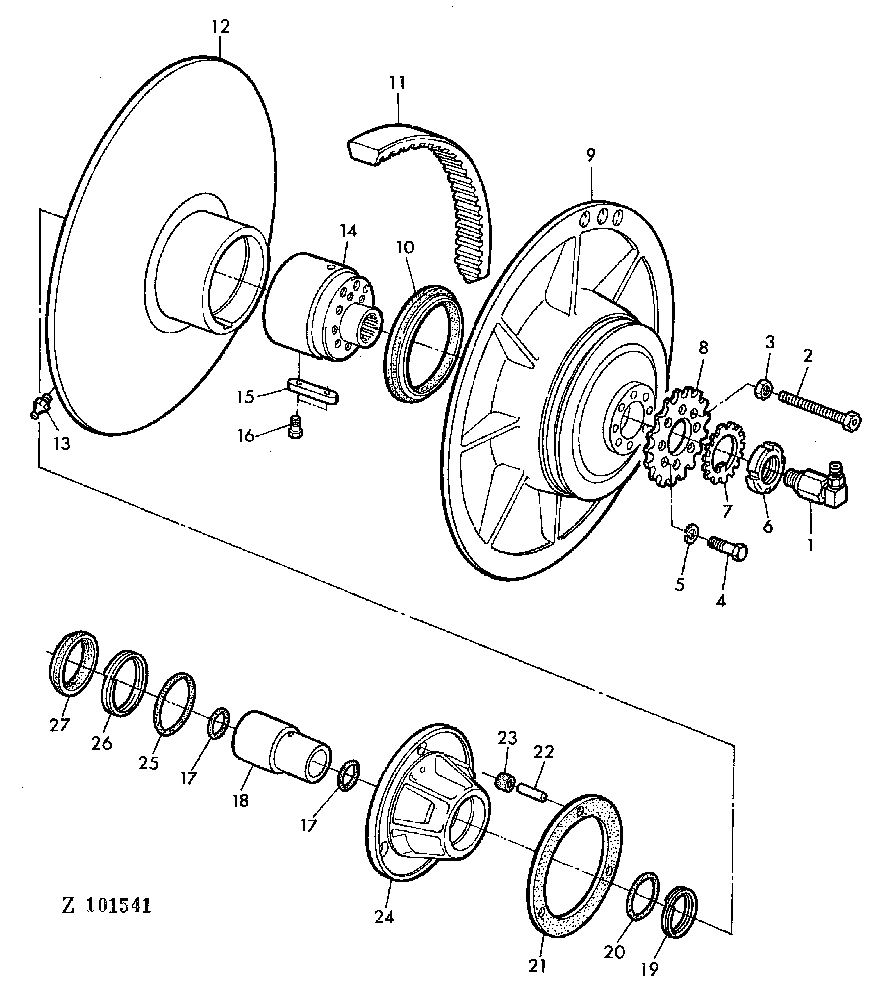

VARIABLE DRIVE WITH CENTER OIL SUPPLY [04D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE SECTION 70
2	Z42025	4	CAP SCREW	-
3	14M7071	1	PART HAS SUB	M12
4	19M7073	1	Cap Screw	M12X50
5	12M7014	1	Lock Washer	12MM
6	Z42024	1	Nut	-
7	Z42023	1	LOCK PLATE	-
8	Z42052	1	CHAIN SPROCKET	-
9	Z11424	1	HALF SHEAVE	-
10	Z42022	1	SCRAPER RING	-
11	Z37473	1	V-BELT	-
12	Z11476	1	HALF SHEAVE	(SUB FOR Z11422)
13	58M5577	1	Lubrication Fitting	M8X1
14	Z11477	1	HUB	(SUB FOR Z11423)
15	49M7033	1	SHAFT KEY	8X12X110MM
16	21M7137	1	Screw	M4X10
17	Z42027	2	O-Ring	-
18	Z44193	1	HUB	(SUB FOR Z42053)
19	Z42029	1	Back-Up Ring	-
20	Z42028	1	O-Ring	-
21	Z42037	1	RING	-
22	44M7068	3	Dowel Pin	12X36MM
23	Z42026	3	Bushing	-
24	Z11425	1	PISTON RING	-
25	Z42030	1	O-Ring	-
26	Z42032	1	Back-Up Ring	-
27	Z42031	1	Seal	-

VARIABLE DRIVE WITH CENTER OIL SUPPLY [04D09]
