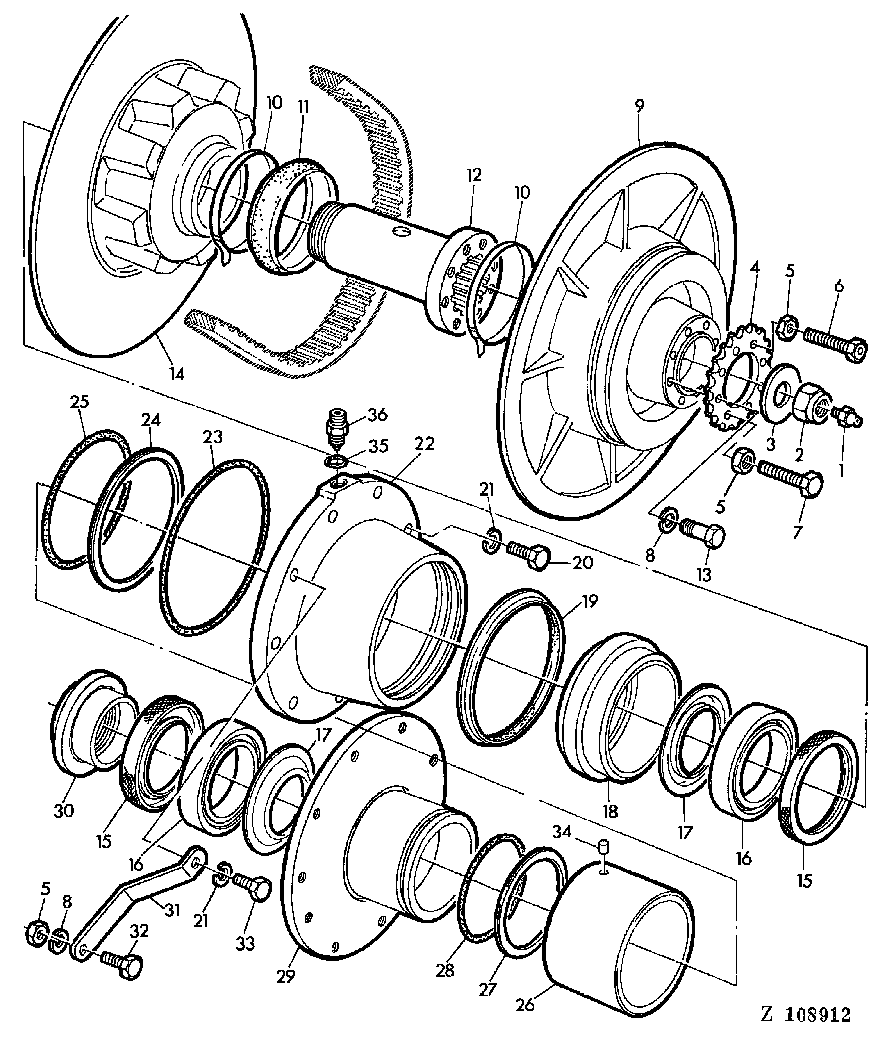

HYDRAULICALLY OPERATED VARIABLE DRIVE [04D07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M7006	1	Lubrication Fitting	M8
2	14M7174	1	LOCK NUT	M24X1,5
3	Z30966	1	Washer	-
4	Z10883	1	CHAIN SPROCKET	-
5	14M7140	4	Nut	M10
6	Z38156	2	CAP SCREW	-
7	19M7384	2	Cap Screw	M10X60
8	12M7013	1	LOCK WASHER	10MM
9	Z11357	1	HALF SHEAVE	-
10	Z38154	2	CLAMP	-
11	Z40401	1	BOOT	-
12	Z11352	1	HUB	-
13	19M7358	4	Cap Screw	M10X40
14	Z11353	1	HALF SHEAVE	-
15	AZ27275	2	SEAL	-
16	JD10047	2	BALL BEARING	-
17	Z38152	2	SCRAPER RING	-
18	Z11192	1	THRUST WASHER	(A)
19	Z37469	1	SCRAPER RING	(A)
20	19M7322	11	Cap Screw	(A) M8X35
21	12M7008	1	LOCK WASHER	(A) 8MM
22	Z11195	1	CASE	(A)
23	Z37472	1	O-Ring	(A)
24	Z37468	1	BACK-UP RING	(A)
25	Z37467	1	O-RING	(A)
26	Z37463	1	PISTON RING	(A)
27	Z37471	1	BACK-UP RING	(A)
28	Z37470	1	O-Ring	(A)
29	Z11193	1	RING	(A)
30	Z11191	1	THRUST WASHER	-
31	Z38153	1	HOLDER	-
32	19M7167	1	Cap Screw	M10X25
33	19M7323	1	Cap Screw	M8X40
34	44M6418	1	DOWEL PIN	(A) 5X8MM
35	R26448	1	O-Ring	(A)
36	Z32963	1	FITTING	(A)
..	AZ35835	1	HYDRAULIC CYLINDER	KIT, INCL KEYS 18-29,34-36
