Открытый узел

GRAIN'TANK EXTENSION I [05B21]

GRAIN'TANK EXTENSION I [05B21]

GRAIN'TANK EXTENSION I [05B21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN'TANK EXTENSION I [05B21]

Нет текстового описания

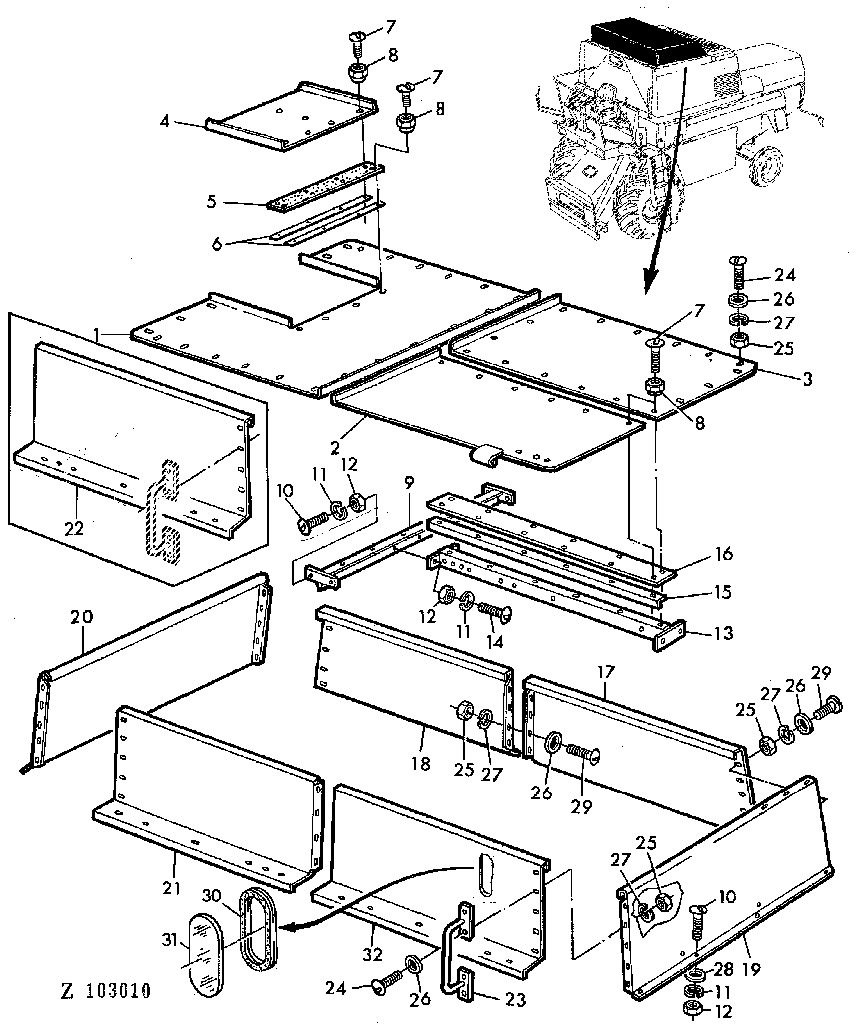

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ30729	1	COVER	-
2	AZ30731	1	FLAP	-
3	AZ30730	1	COVER	-
4	Z41191	1	FLAP	-
5	Z41203	1	GASKET	-
6	Z41192	2	STRAP	-
7	21M7321	1	SCREW	M8X25
8	14M7166	1	Lock Nut	M8
9	AZ30726	1	STRUCTURAL TUBING	-
10	21M7323	1	SCREW	M8X18
11	14M7029	1	Nut	M8
12	12M7008	1	LOCK WASHER	8MM
13	AZ30727	1	STRUCTURAL TUBING	-
14	21M7089	1	Screw	M8X20
15	Z41199	1	ANGLE	-
16	Z41202	1	GASKET	-
17	Z41139	1	SIDE WALL	-
18	Z41140	1	SIDE WALL	-
19	Z41143	1	SIDE WALL	-
20	Z41144	1	SIDE WALL	-
21	Z41142	1	SIDE WALL	-
22	Z41141	1	SIDE WALL	(ORD Z42587, W/ Z23294, Z23295)
23	AZ30733	1	HANDRAIL	-
24	21M7322	1	Screw	M6X20
25	14M7027	1	NUT	M6
26	24M7088	1	Washer	6,6MM
27	12M7012	1	LOCK WASHER	6MM
28	24M7036	1	Washer	9MM
29	21M7315	1	Screw	M6X15
30	Z23294	1	GASKET	-
31	Z23295	1	WINDOWPANE	-
32	Z42587	1	SIDE WALL	(SUB FOR Z41141)
