Открытый узел

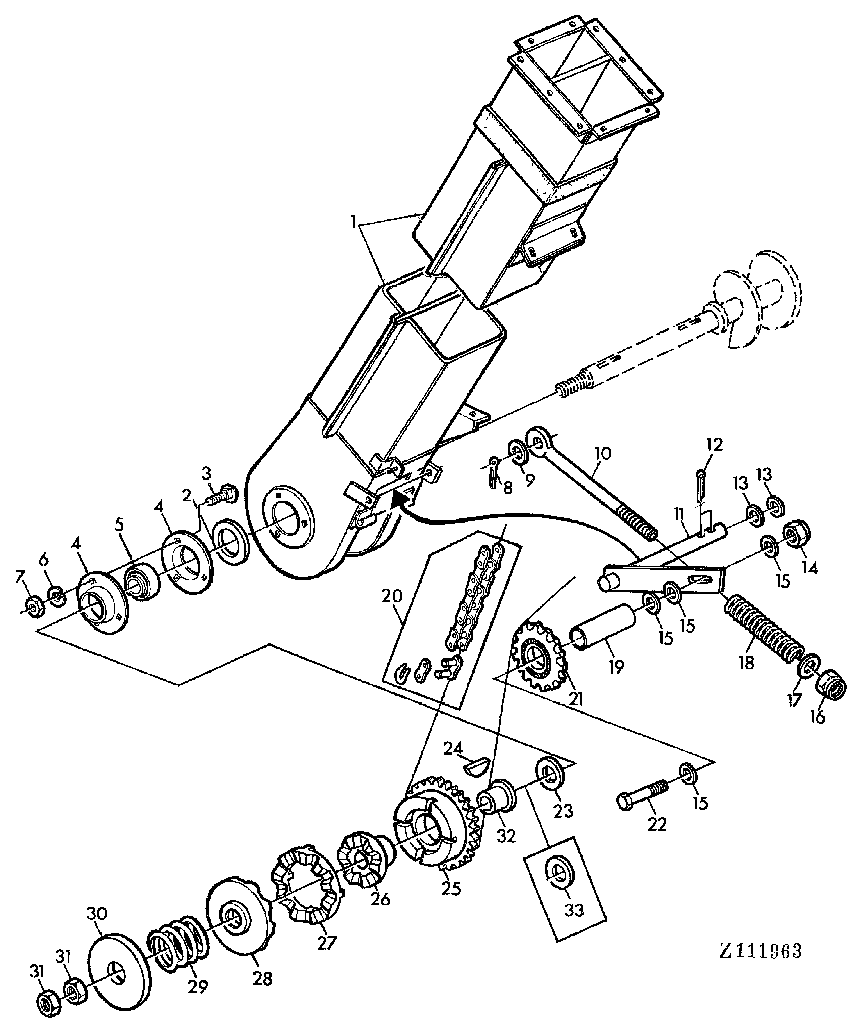

GRAIN ELEVATOR AND DRIVE [05A18]

GRAIN ELEVATOR AND DRIVE [05A18]

GRAIN ELEVATOR AND DRIVE [05A18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN ELEVATOR AND DRIVE [05A18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32423	1	ELEVATOR	(ORD AZ38188, AZ38334)
2	Z37952	1	PACKING	-
3	03M7088	1	Bolt	M10X20
4	P45502	2	PRESSED FLANGED HOUSING	-
5	JD39103	1	BALL BEARING	-
6	12M7013	1	LOCK WASHER	10MM
7	14M7140	1	Nut	M10
8	11M7012	1	Cotter Pin	3,2X16MM
9	24M7096	1	Washer	10,5MM
10	Z42548	1	EYEBOLT	-
11	AZ32364	1	LEVER	-
12	11M7024	2	Cotter Pin	4X36MM
13	24M7051	2	Washer	21MM
14	14M7170	1	Lock Nut	M16
15	24M7049	4	Washer	18MM
16	14M7176	1	Lock Nut	M10
17	L18519	1	WASHER	-
18	L20624	1	Compression Spring	-
19	Z42546	1	SPACER	-
20	AZ33005	1	ROLLER CHAIN	L = 124
21	AZ10272	1	CHAIN SPROCKET	Z = 15
22	19M7504	1	Cap Screw	M16X85
23	Z42551	1	Washer	-
24	26M4228	1	Shaft Key	8X11MM
25	AZ36931	1	CHAIN SPROCKET	Z = 29, INCL KEY 32 (SUB FOR Z11435)
25	Z11435	1	CHAIN SPROCKET	Z = 29 (SUB FOR AZ36931, Z11687)
26	Z11337	1	CLUTCH DISK	(SUB FOR Z11436)
26	Z11436	1	HUB	(SUB FOR Z11337, Z11338)
27	Z11687	1	Clutch Disk	(SUB FOR Z11437)
27	Z11437	1	CLUTCH DISK	(SUB FOR AZ36931, Z11687)
28	Z11338	1	CLUTCH DISK	(SUB FOR Z11438)
28	Z11438	1	CLUTCH DISK	(SUB FOR Z11337, Z11338)
29	Z38293	1	Compression Spring	-
30	24M7104	1	WASHER	25MM
31	14M7212	2	NUT	M24
32	Z42282	1	Bushing	-
33	L19358	1	WASHER	(FOR Z11436, Z11438)
