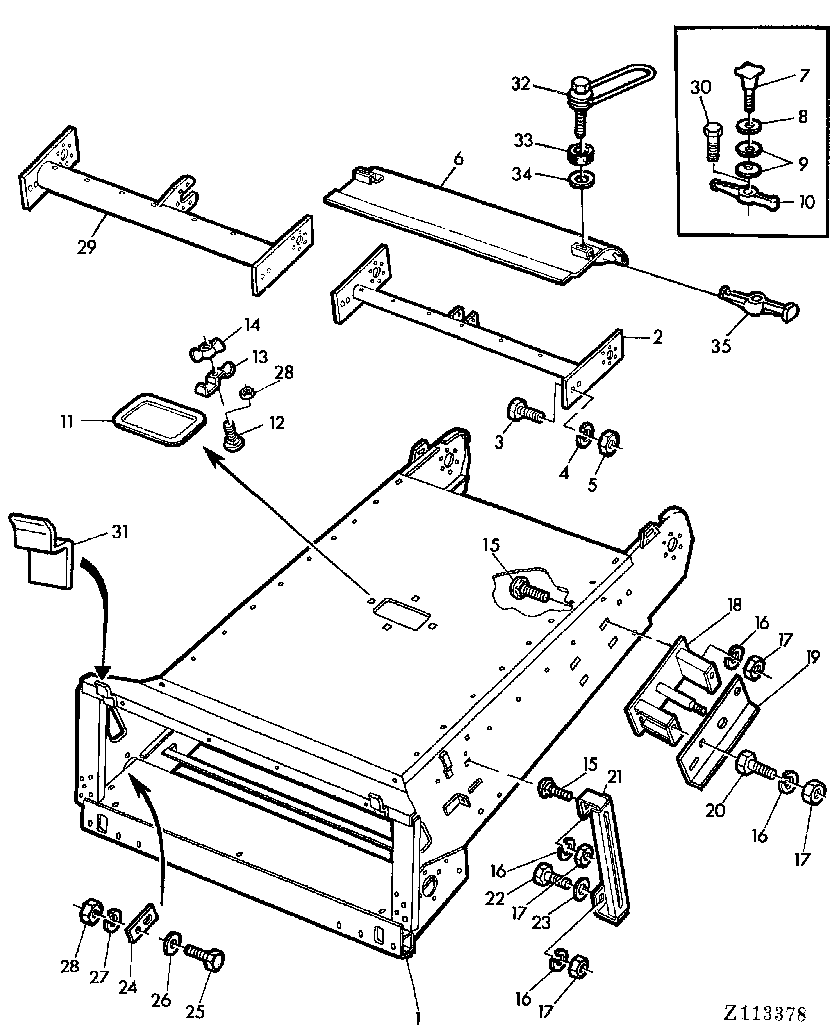

FEEDER CONVEYOR HOUSING (LONG) [04A14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28936	1	CONVEYOR	-
2	AZ26252	1	STABILIZER	-
3	19M7395	1	Cap Screw	M16X40
4	12M7017	1	LOCK WASHER	16MM
5	14M7142	1	Nut	M16
6	AZ26254	1	COVER	-
7	AZ18662	2	HANDLE	(ORD AZ39183, Z11852, Z21157, AND Z35271)
8	24M7047	1	Washer	14MM
9	12M6191	4	Disk Spring	12,2MM
10	Z10681	2	LATCH	(ORD AZ39183, Z11852, Z21157, AND Z35271)
11	Z20713	1	Cover	-
12	03M7054	4	Bolt	M8X20
13	Z20367	4	Clamp	-
14	14M7020	4	Wing Nut	M8
15	03M7107	1	Bolt	M12X25
16	12M7014	1	Lock Washer	12MM
17	14M7031	1	Nut	M12
18	AZ26271	1	SUPPORT	-
19	Z37354	1	HOLDER	-
20	19M7268	1	Cap Screw	M12X25
21	AZ27673	1	HOLDER	-
22	19M7171	1	CAP SCREW	M12X35
23	24M7038	1	Washer	14MM
24	Z39077	1	STRAP	-
25	19M7163	1	Cap Screw	M8X25
26	24M7036	1	Washer	9MM
27	12M7008	1	LOCK WASHER	8MM
28	14M7029	1	Nut	M8
29	AZ33212	1	STABILIZER	-
30	19M8298	1	CAP SCREW	AR,L.H.,M12X1,5X30
31	Z35149	1	HOLDER	-
32	AZ39183	2	Screw	(SUB FOR AZ18662)
33	Z35271	2	Bushing	-
34	Z21157	2	Washer	-
35	Z11852	2	Retainer	(SUB FOR Z10681)
