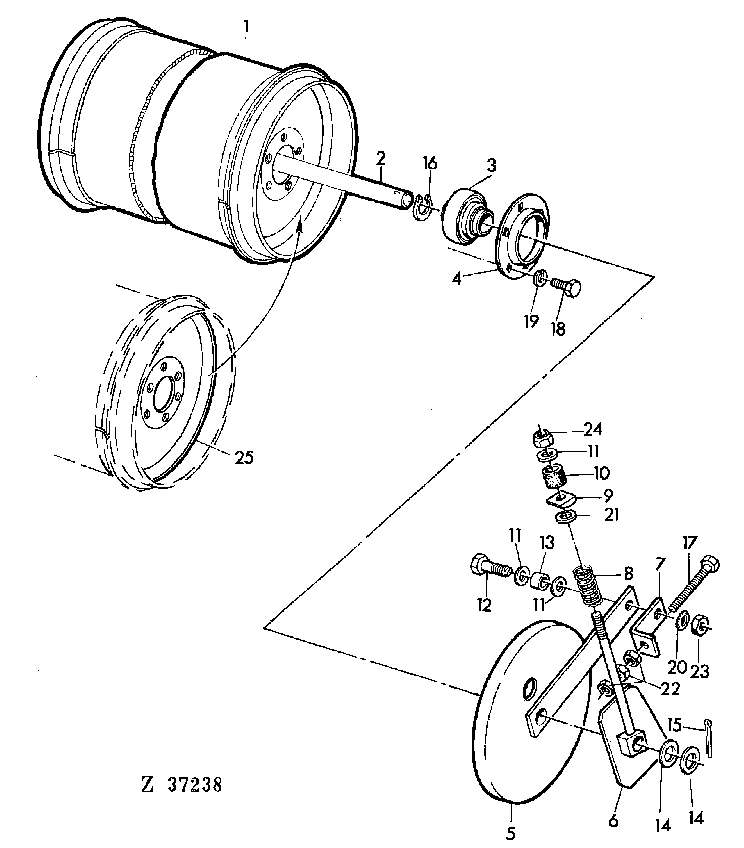

FEEDER CONVEYOR DRUM (LOWER) [04B15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ26258	1	DRUM	-
2	Z37329	1	SHAFT	-
3	JD39104	2	Ball Bearing	-
4	Z44269	2	PRESSED FLANGED HOUSING	(SUB FOR Z37382)
5	AZ25927	2	SUPPORT	-
6	AZ18786	1	ADJUSTER	LH
6	AZ18659	1	ADJUSTER	RH
7	Z38536	2	ANGLE	-
8	Z44511	2	COMPRESSION SPRING	(SUB FOR Z34419)
9	Z10683	2	PLATE	-
10	P49545	2	Bushing	-
11	L18889	6	Washer	-
12	Z30519	2	CAP SCREW	-
13	Z24862	2	Spacer	-
14	Z24651	4	WASHER	-
15	11M7037	2	COTTER PIN	6,3X36MM
16	40M1833	2	Snap Ring	35X15MM
17	19M7390	2	Cap Screw	M12X75
18	19M7166	1	Cap Screw	M10X20
19	12M7013	1	LOCK WASHER	10MM
20	12M7038	2	Lock Washer	16,5MM
21	24M7049	2	Washer	18MM
22	14M7031	6	Nut	M12
23	14M7142	2	Nut	M16
24	14M7170	2	Lock Nut	M16
25	AZ26295	2	HUB	-

FEEDER CONVEYOR DRUM (LOWER) [04B15]
