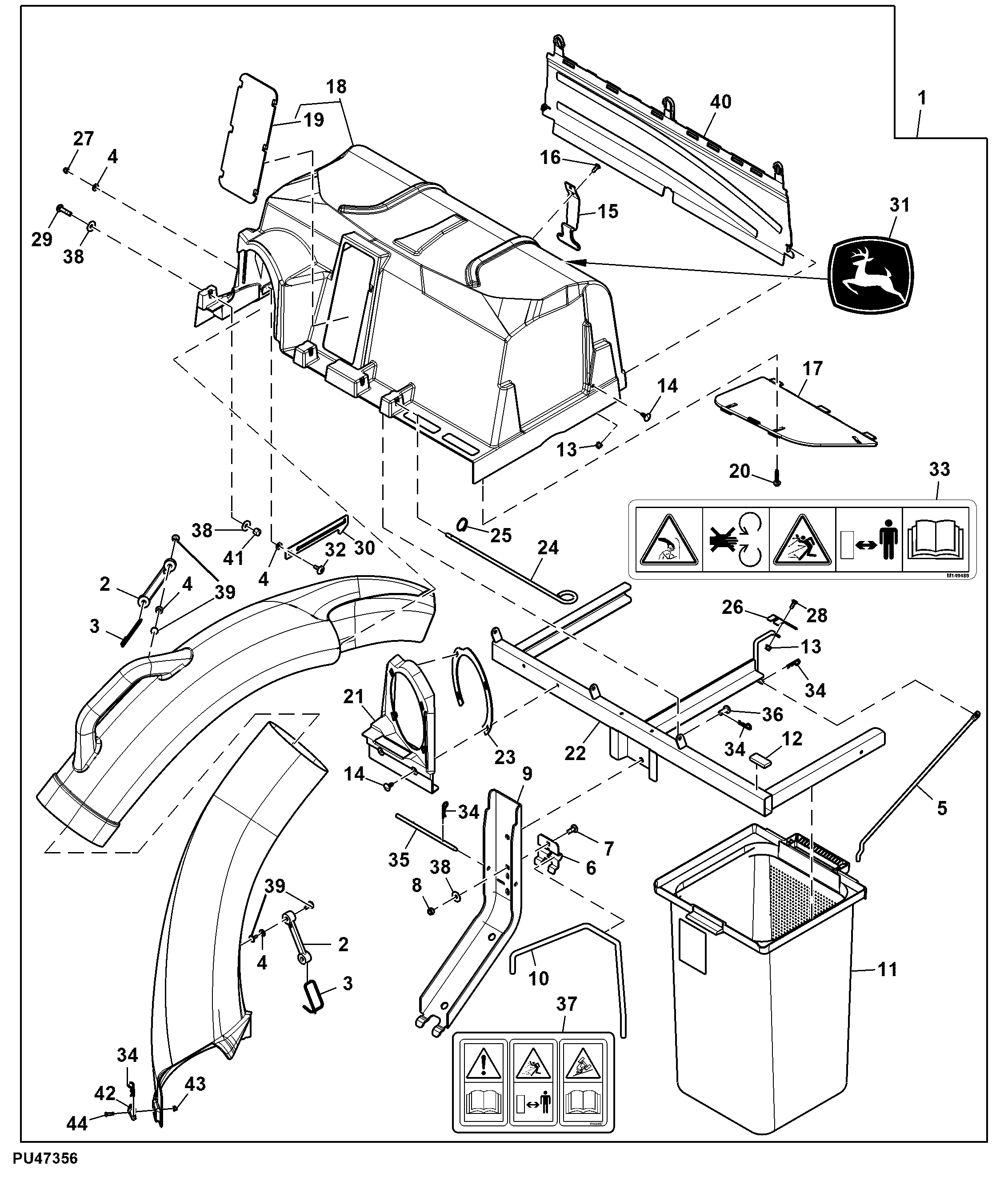

Material Collection System, Attachment (4/4)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10285	1	Material Collection System	-
2	M67099	2	Strap	-
3	M67100	2	Hook	-
4	M88012	7	Washer	-
5	UC16706	1	Rod	-
6	GX20491	1	Bracket	-
7	03M7184	1	Bolt	M8 X 20
8	14M7166	1	Lock Nut	M8
9	UC19248	1	Post	-
10	UC26126	1	Rod	-
11	AUC12279	2	Grass Catcher	-
12	GX24388	1	Pad	-
13	14M7397	3	Lock Nut	M6
14	GX10571	4	Plug	-
15	M142410	1	Latch	-
16	21M7292	2	Screw	M6 X 16
17	M88709	2	Screen	-
18	AUC16193	1	Cover Kit	-
19	M93074	1	Window	-
20	GX24490	4	Screw	-
21	UC16746	1	Guide	-
22	AUC14840	1	Frame	-
23	UC26157	1	Seal	-
24	M143104	1	Pin	-
25	M88183	1	Ring	-
26	UC21522	1	Bracket	-
27	PT10333	1	Nut	-
28	03M7221	1	Bolt	M6 X 16
29	M112804	1	Screw	-
30	UC22467	1	Bracket	-
31	JD5774	1	Label	-
32	M163626	1	Screw	-
33	M149489	1	Label	Warning
34	J16931	4	Pin	-
35	GX20492	1	Pin Fastener	-
36	45M7111	1	Pin Fastener	10 X 22 mm
37	M169457	1	Label	-
38	24M7207	3	Washer	8.400 X 24 X 2 mm
39	GY00177	2	Rivet	-
40	UC21803	1	Cover	-
41	UC28365	1	Nut	-
42	UC26134	1	Bracket	-
43	14M7568	2	Lock Nut	M5
44	19M7372	2	Cap Screw	M5 X 16

Material Collection System, Attachment (4/4)
