Открытый узел

Wiring Harness, Rear ( - 805000)

Wiring Harness, Rear ( - 805000)

Wiring Harness, Rear ( - 805000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

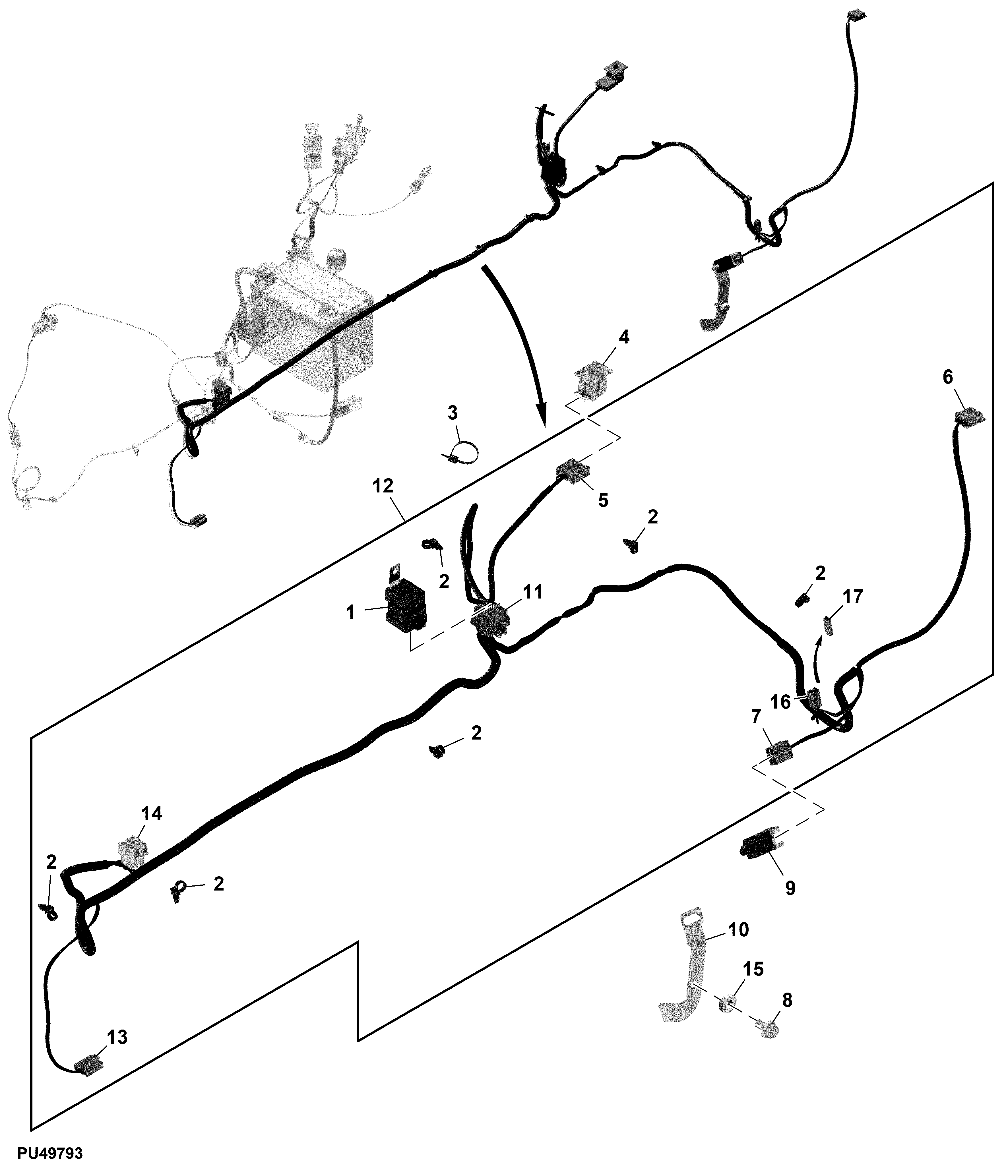

Wiring Harness, Rear ( - 805000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ15811	1	Relay	SUB FOR AM123716
2	57M11713	10	Elec. Connector Accessory	-
3	H77698	1	Tie Band	-
4	GY20073	1	Switch	Seat
5	M148350	1	Elec. Connector Housing	C22, Seat Switch
5	57M7590	1	Elec. Connector Terminal	Cavity 1
5	R104921	3	Elec. Connector Terminal	Cavity 2-4
6	57M7974	1	Electrical Connector Assy	C27, Hopper Presence Switch
6	57M9621	2	Elec. Connector Terminal	Cavity 1, 2
7	T24167	1	Electrical Connector Assy	C26, Reverse Sensing Switch
7	57M9621	4	Elec. Connector Terminal	Cavity 1-4
8	19M7785	1	Screw	M10 X 25
9	GY20094	1	Switch	-
9	GY20157	1	Switch	Reverse Sensing
10	GX22624	1	Bracket	-
11	57M7966	1	Electrical Connector Assy	C23, Relay
11	57M7707	4	Elec. Connector Terminal	Cavity 30, 85, 86, 87
11	R78064	1	Elec. Connector Cavity Plug	Cavity 87A
12	GY21474	1	Wiring Harness	Components On Separate Page
12	GY21709	1	Wiring Harness	-
12	GY22225	1	Wiring Harness	Components On Separate Page
13	-	1	Part 22	C21, PTO Clutch
14	-	1	Part 23	C20, To Front Harness
14	57M9484	8	Elec. Connector Terminal	Cavity 1-8
15	24H1781	1	Washer	13/32" X 7/8" X 1/4"
16	-	1	Part 26	C24, Hopper Full Switch
17	-	1	Part 27	C25, Hopper Full Switch
