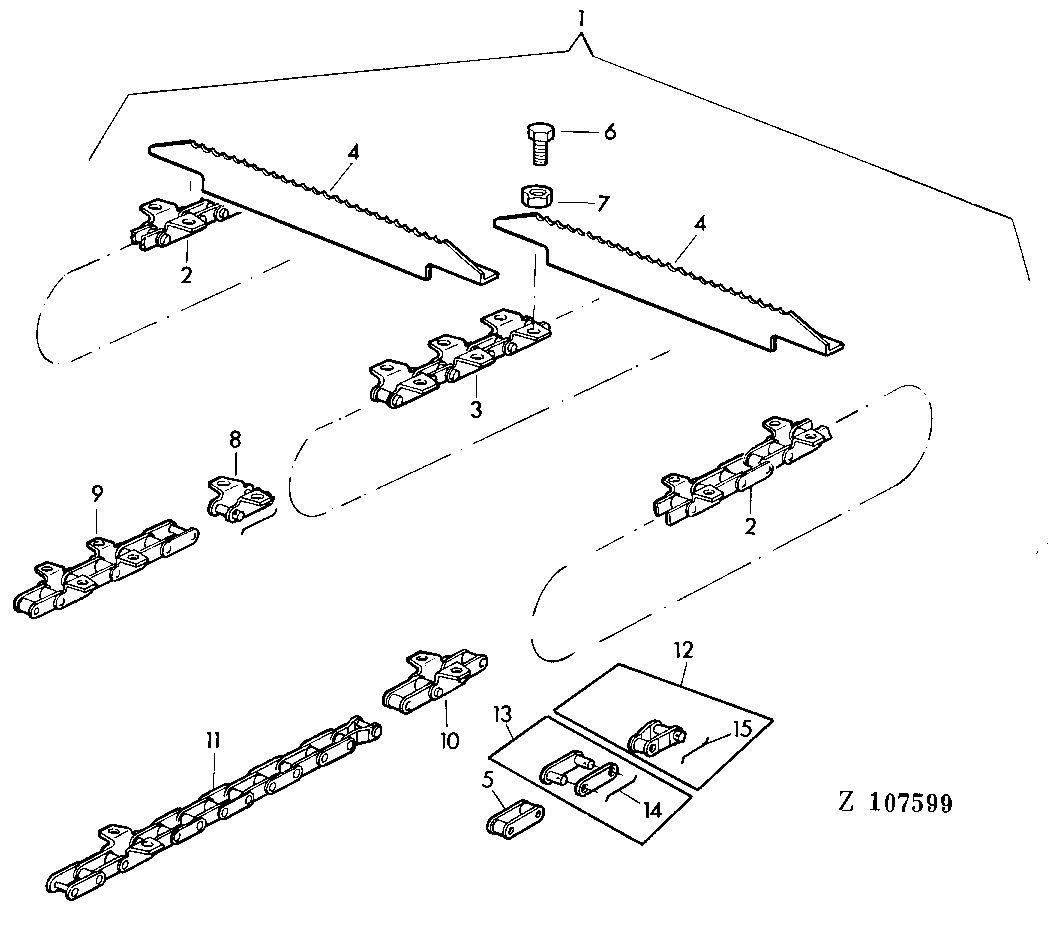

FEEDER CONVEYOR-CHAIN T-PROFILE [05G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28851	1	LINK CHAIN	(A) L = 107
1	AZ24241	1	GATHERER CHAIN	INCL KEYS 2-7, L = 87
2	AZ24239	2	GATHERER CHAIN	L = 87
2	AZ28842	2	LINK CHAIN	(A) L = 107
3	AZ24240	2	GATHERER CHAIN	L = 87
3	AZ28843	1	LINK CHAIN	(A) L = 107
4	Z33621	30	SLAT	-
4	Z33621	36	SLAT	(A)
5	AZ24234	1	LINK	-
6	19M7284	1	Cap Screw	M8X18
7	14M7166	1	Lock Nut	M8
8	AZ24231	1	CHAIN LINK	-
9	AZ24235	1	GATHERER CHAIN	INCL KEYS (3) 5,8,13
10	AZ24230	1	LINK	-
11	AZ24236	1	GATHERER CHAIN	INCL KEYS (5) 5, (5) 13,9,12
12	AZ24233	1	CHAIN LINK	-
13	AZ24232	1	CHAIN LINK	-
14	Z41567	1	WIRE	-
15	Z44617	1	WIRE	-

FEEDER CONVEYOR-CHAIN T-PROFILE [05G23]
