Открытый узел

DRIVE,HYDRAULIC REVERSER [05H03]

DRIVE,HYDRAULIC REVERSER [05H03]

DRIVE,HYDRAULIC REVERSER [05H03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

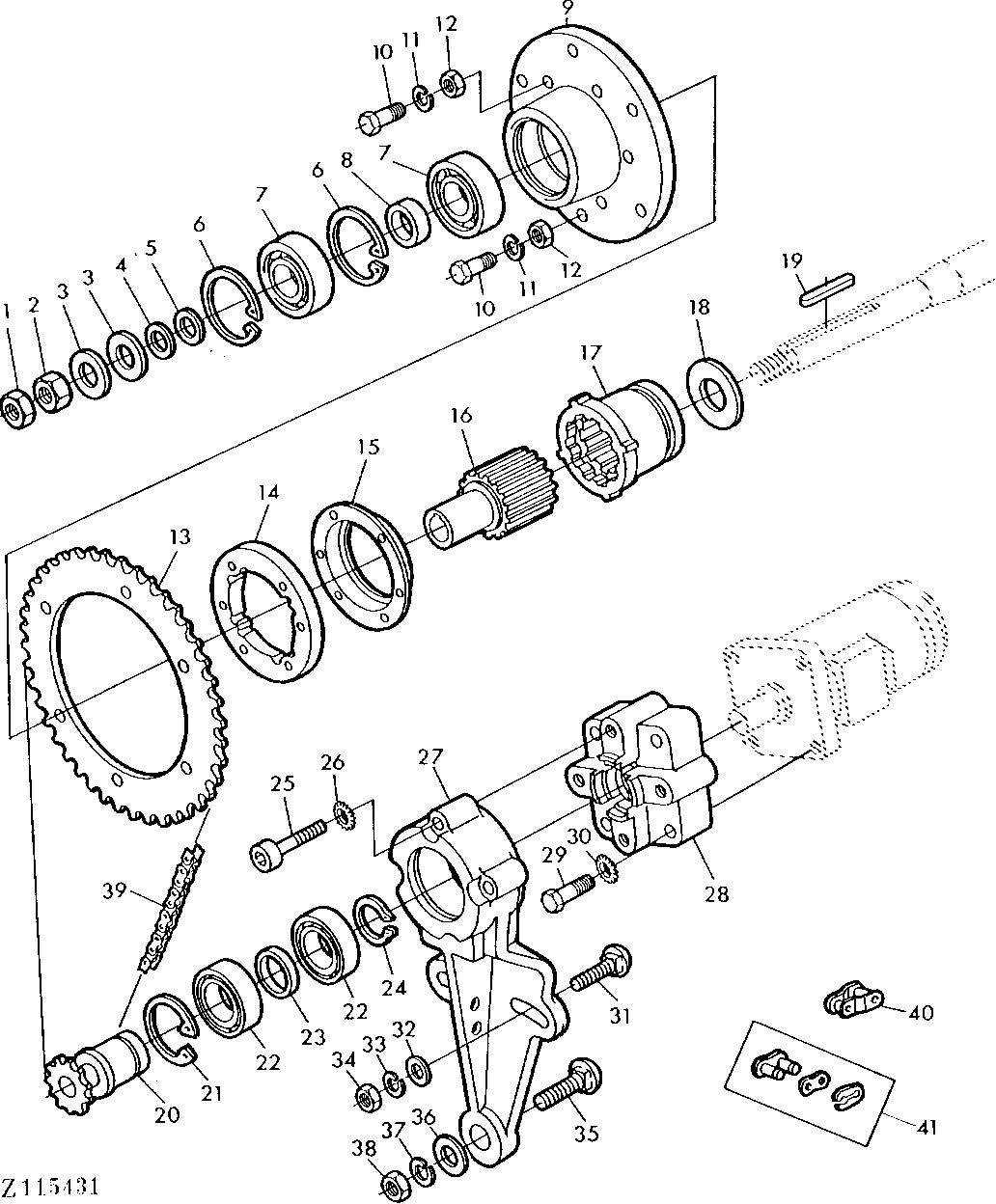

DRIVE,HYDRAULIC REVERSER [05H03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7212	1	NUT	M24
2	14M7143	1	Nut	M24
3	Z20822	2	WASHER	-
4	Z26640	1	WASHER	-
5	Z26641	1	WASHER	-
6	40M1871	2	Snap Ring	80X2,5MM
7	JD10287	2	Ball Bearing	-
8	Z44146	1	WASHER	-
9	Z11893	1	HUB	(SUB FOR Z11520)
10	19M7288	1	Cap Screw	M8X30
11	12M7008	1	LOCK WASHER	8MM
12	14M7029	1	Nut	M8
13	Z44164	1	CHAIN SPROCKET	-
14	Z44166	1	RING	-
15	Z44165	1	GUARD	-
16	Z44167	1	HUB	-
17	H132328	1	Shift Collar	(SUB FOR H98905)
18	Z20831	1	Washer	-
19	49M4123	1	Shaft Key	10X8X70MM
20	AZ34285	1	CHAIN SPROCKET	-
21	40M5546	1	Snap Ring	68X2,5MM
22	JD10286	2	Ball Bearing	-
23	Z44148	1	WASHER	-
24	40M1835	1	Snap Ring	40X1,75MM
25	19M8255	4	SCREW	M8X50
26	12M7072	1	Lock Washer	8MM
27	Z11521	1	LEVER	-
28	Z11517	1	COVER	-
29	19H2284	4	Cap Screw	3/8"X7/8"
30	12M7061	1	Lock Washer	10MM
31	03M7109	2	Bolt	M12X50
32	24M7047	2	Washer	13M
33	12M7014	2	Lock Washer	12M
34	14M7031	2	Nut	M12
35	03M7080	1	BOLT	M16X70
36	L18889	1	Washer	-
37	12M7017	1	LOCK WASHER	16MM
38	14M7142	1	Nut	M16
39	AL15483	1	LINK CHAIN	INCL KEY 41
40	AL14908	1	CHAIN LINK	-
41	AL14211	1	CHAIN LINK	-
