Открытый узел

OPERATOR'S CAB PARTS [03G13]

OPERATOR'S CAB PARTS [03G13]

OPERATOR'S CAB PARTS [03G13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

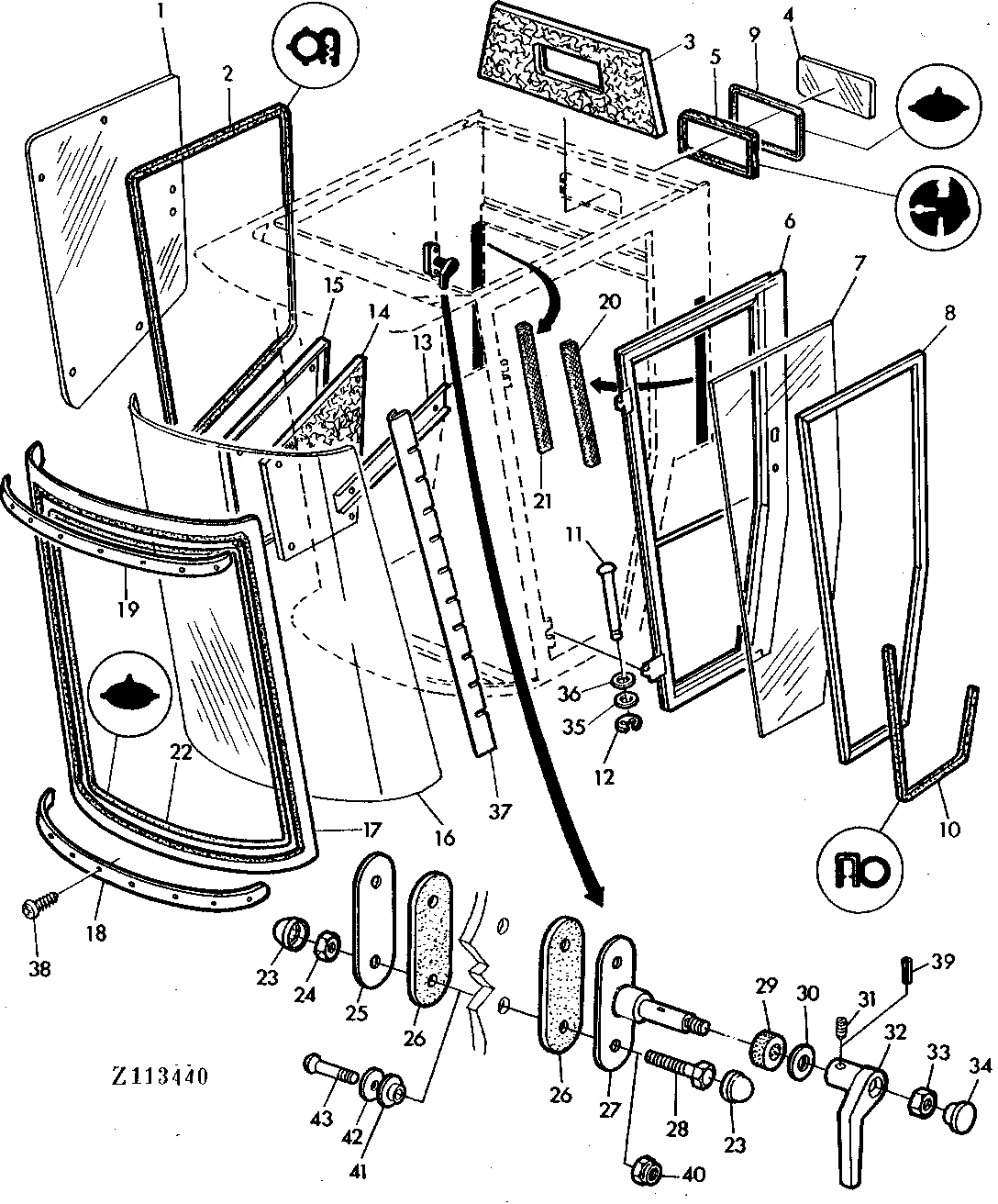

OPERATOR'S CAB PARTS [03G13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z44227	1	WINDOW	(SUB FOR Z41319, OR Z42589)
2	Z41354	1	MOLDING	-
3	Z41328	1	PAD	-
4	Z44229	1	WINDOW	(SUB FOR Z41387)
5	Z41371	1	GASKET	-
6	AZ30928	1	FRAME	-
7	Z44228	1	WINDOW	(SUB FOR Z41299)
8	AZ30929	1	FRAME	-
9	Z41388	1	SHAFT KEY	-
10	Z41300	1	MOLDING	-
11	Z41360	2	Pin	-
12	40M7126	2	Snap Ring	9X1MM
13	Z41363	1	SHIELD	-
14	Z41330	1	PAD	-
15	AZ33166	1	GUSSET	(SUB FOR Z41329, Z42218)
16	Z44226	1	WINDOW	(SUB FOR Z41321)
17	Z41635	1	BOOT	-
18	Z41326	1	HOLDER	-
19	Z41325	1	HOLDER	-
20	Z41652	1	GUARD	-
21	Z41362	1	GUARD	-
22	Z41372	1	HALF CLAMP	-
23	Z41380	1	CAP	-
24	14M7165	1	Lock Nut	M6
25	Z41351	1	STRAP	-
26	L38083	1	Strap	(SUB FOR Z41359)
27	AZ37727	1	RETAINER	(SUB FOR AZ30938)
28	19M7286	1	Cap Screw	M6X25
29	T27260	1	Washer	(SUB FOR Z41365)
30	Z41357	1	WASHER	-
30	24M7252	1	Washer	13X30X2MM
31	22M7103	1	SET SCREW	M4X12 (FOR AZ30938)
32	Z41358	1	HANDLE	-
33	14M7027	1	NUT	M6
34	99M7070	1	Plug	(SUB FOR Z41386)
35	Z41659	1	Washer	TK = 1 MM
36	Z41660	1	WASHER	TK = 2 MM
37	Z41350	2	ANGLE	-
38	21M7305	1	Screw	M6X1X12
39	34M7126	1	Spring Pin	5X12MM (FOR AZ37727)
40	14M7376	1	Lock Nut	M6
41	L55163	2	Washer	-
42	L37975	2	Lock Washer	-
43	21M7310	1	Screw	M6X25
