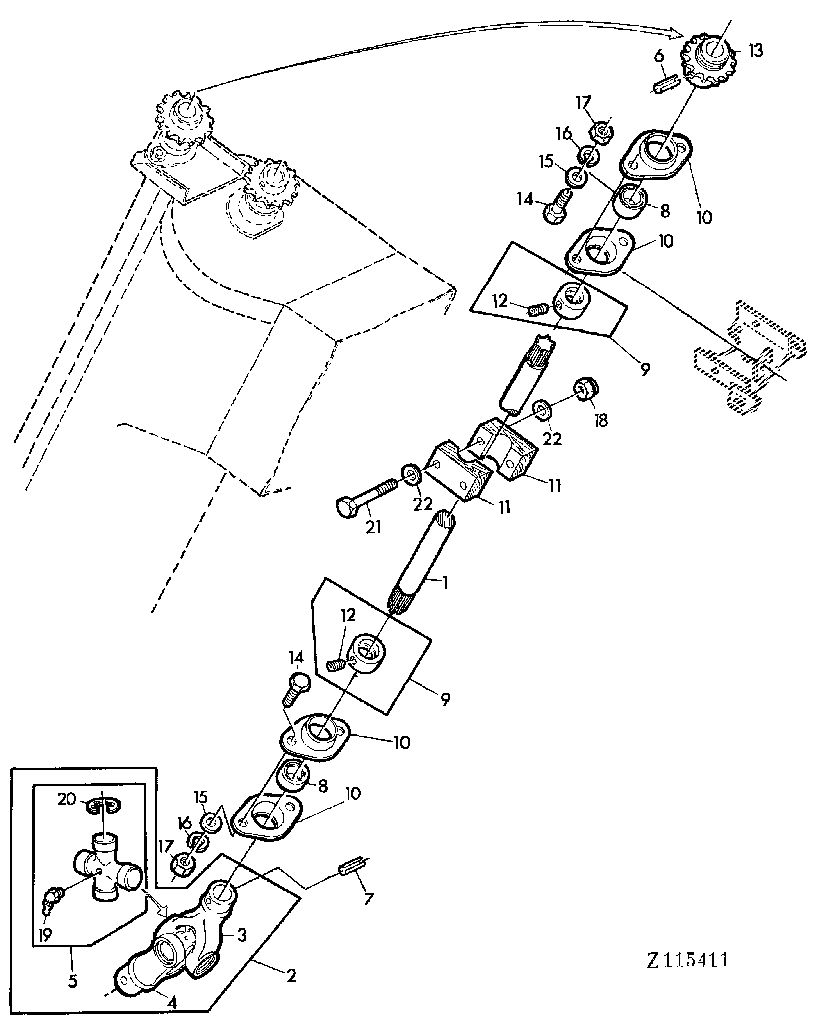

HYDRAULIC UNLOADING AUGER DRIVE [05C16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z48034	1	SHAFT	(SUB FOR Z33528)
2	AZ38318	1	UNIVERSAL JOINT	(FOR Z48034)
3	Z11821	1	UNIVERSAL JOINT YOKE	-
4	Z11456	1	UNIVERSAL JOINT YOKE	-
5	AZ32226	1	SPIDER	-
6	34M7048	1	Spring Pin	8X45MM
7	34M7050	1	Spring Pin	8X55MM
8	JD39103	2	BALL BEARING	-
9	AZ10045	2	Eccentric Locking Collar	-
10	Z30026	4	PRESSED FLANGED HOUSING	-
11	Z33527	2	BEARING	-
12	AZ19844	2	SET SCREW	KIT
13	Z12329	1	CHAIN SPROCKET	Z = 17 (FOR Z48034) (SUB FOR Z11683)
14	19M7166	1	Cap Screw	M10X20
15	24M7040	1	Washer	11MM
16	12M7013	1	LOCK WASHER	10MM
17	14M7140	1	Nut	M10
18	14M7166	1	Lock Nut	M8
19	58M7010	1	Lubrication Fitting	M10X1
20	Z43195	1	SNAP RING	-
21	19M7270	2	Cap Screw	M8X65
22	24M7036	1	Washer	9MM

HYDRAULIC UNLOADING AUGER DRIVE [05C16]
