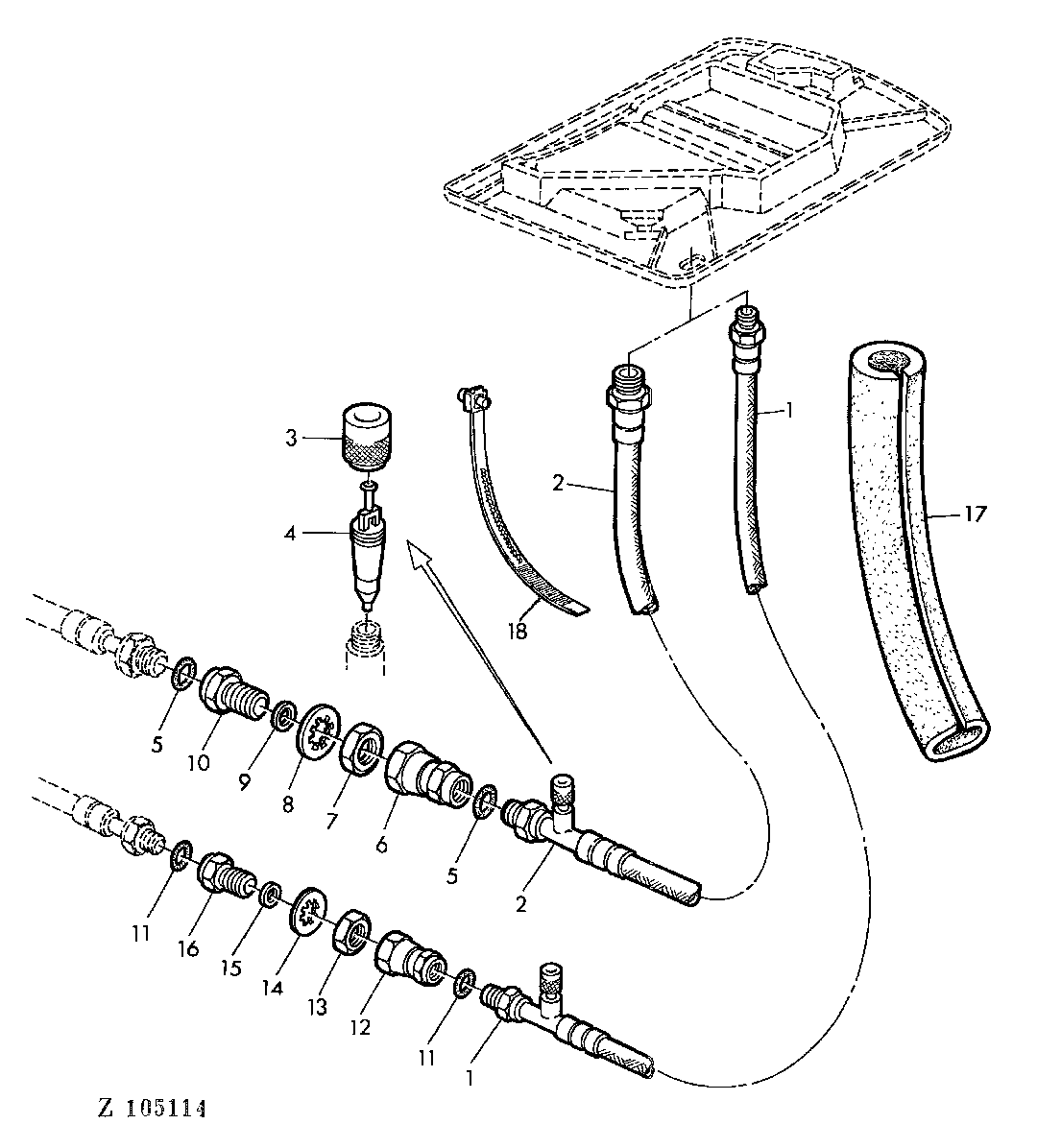

HOSES AND COUPLERS-AIR CONDITIONING SYSTEM [03I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ36290	1	HYDRAULIC HOSE	INCL KEYS 11,12
1	AZ30807	1	HYDRAULIC HOSE	INCL KEYS 11,12
2	AZ30806	1	HYDRAULIC HOSE	INCL KEYS 5,6
2	AZ36289	1	HYDRAULIC HOSE	INCL KEY 5,6
3	R60172	2	Nut	-
4	R60170	2	Valve	-
5	B15646	2	O-Ring	-
6	AR58287	1	Hydr. Quick Coupler Socket	-
7	R52998	1	NUT	-
8	CA20547	1	LOCK WASHER	-
9	R57636	1	WASHER	-
10	AR58147	1	Hydr. Quick Coupler Plug	-
11	P50883	2	Ring	-
12	AH21763	1	Hydr. Quick Coupler Socket	-
13	R53000	1	NUT	-
14	CA20544	1	LOCK WASHER	-
15	R57637	1	Washer	-
16	AH21762	1	Hydr. Quick Coupler Plug	-
17	Z41943	1	ISOLATOR	LGTH = 360 MM
17	Z41944	1	ISOLATOR	LGTH = 380 MM
17	Z41942	1	ISOLATOR	LGTH = 600 MM
18	Z42196	1	CLAMP	-

HOSES AND COUPLERS-AIR CONDITIONING SYSTEM [03I09]
