Открытый узел

WIPER SET, FRONT [03E01]

WIPER SET, FRONT [03E01]

WIPER SET, FRONT [03E01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

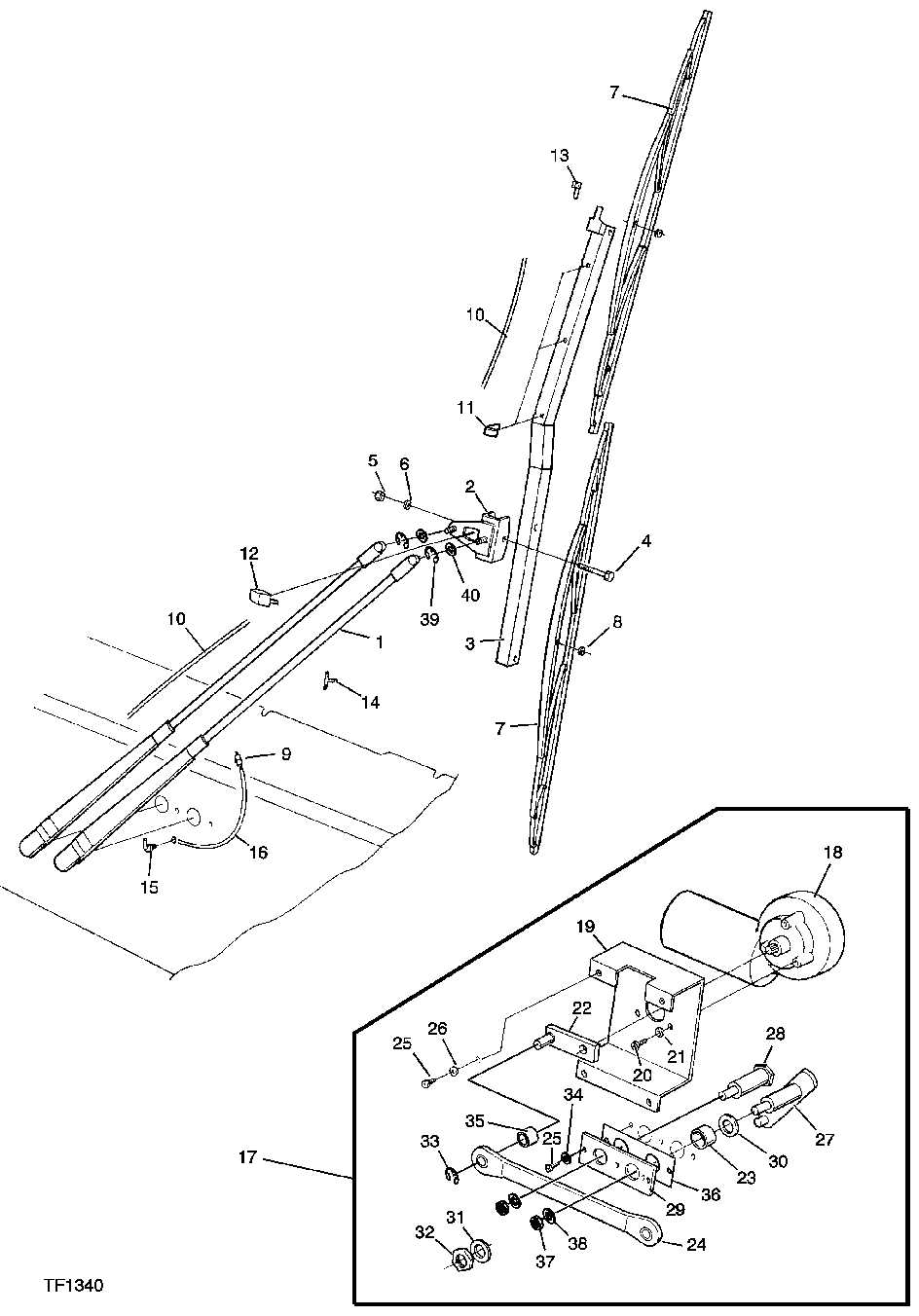

WIPER SET, FRONT [03E01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F042831	2	WIPER ARM	-
2	F042837	1	PLATE	-
3	F069641	1	Wiper Arm	-
3	F042809	1	WIPER ARM	-
4	19M9629	1	Cap Screw	M8 X 50
5	F001490	1	NUT	-
6	24M7473	1	Washer	8.400 X 16 X 1.600 MM (0.331" X 0.630" X 0.063")
7	F065157	2	Wiper Blade	-
8	F042819	1	WASHER	-
9	F042828	1	VALVE	-
10	-	1	Part 11	F061722 L=6 M, BULK MATERIAL
11	F015400	6	CLIP	-
12	F018246	1	NOZZLE	-
13	F017557	1	NOZZLE	-
14	F011125	1	Pipe	-
15	F016338	1	Elbow Fitting	-
16	-	1	Part 17	F061709 L=10 M, BULK MATERIAL
17	F042842	1	WIPER MOTOR ASSY	ITEMS 18-36
18	F042830	1	WIPER MOTOR	-
19	F042800	1	BRACKET	-
19	F069643	1	BRACKET	-
20	19M9682	3	Cap Screw	M8 X 20
21	F007709	3	Lock Washer	-
22	F042838	1	ARM	-
23	F042799	1	BUSHING	-
24	F065796	1	Rod	-
25	21M7552	6	Screw	M6 X 16
26	24M7506	4	Washer	6.400 X 12 X 1.600 MM (0.252" X 0.472" X 0.063")
27	F042840	1	BEARING	-
28	F042841	1	BEARING	-
29	F042808	1	BRACKET	-
29	F069642	1	Bracket	-
30	F042822	2	WASHER	-
31	F042833	2	WASHER	-
32	F042818	2	NUT	-
33	F042824	2	WASHER	-
34	F003345	3	Spring Washer	-
35	F057249	1	BUSHING	-
36	F057250	1	GASKET	-
37	14M7624	2	Nut	M8
38	F062088	2	WASHER	-
39	F040945	2	LOCK WASHER	-
40	F042815	2	Washer	-
