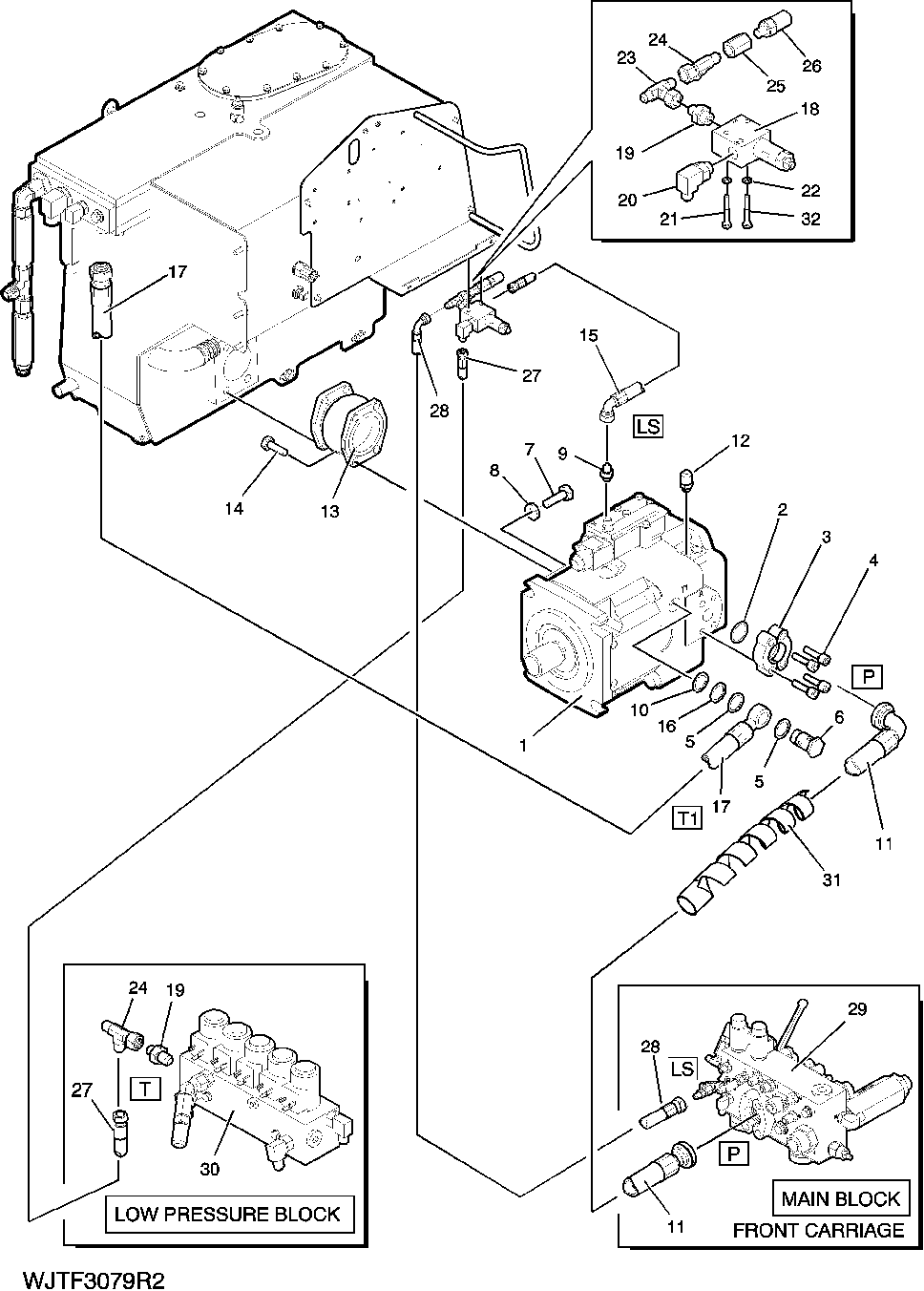

HYDRAULIC MOUNTING, WORK PUMP FROM SERIAL NO. 0467-0873 [04E13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F070999	1	HYDRAULIC PUMP	(REPLACES F062978) SEE PAGE 3761-2
2	F003761	1	O-RING	-
3	F002698	2	Half Clamp	-
4	19M8895	4	Screw	M12 X 40
5	F005170	2	SEAL RING	-
6	F635842	1	BOLT	(REPLACES F026687)
7	19M9663	4	Cap Screw	M20 X 45
8	24M7279	4	Washer	21 X 37 X 4 MM (0.827" X 1.457" X 0.157")
9	F022423	1	Fitting	-
10	F005170	1	SEAL RING	-
11	F063531	1	HYDRAULIC HOSE	-
12	F026235	1	MEASURING NIPPLE	-
13	F057035	1	COMPENSATOR	-
14	19M9656	8	Cap Screw	M16 X 30
15	F046807	1	HOSE-ASSY	(REPLACES F065482)
16	24M7510	1	Washer	26 X 37 X 2 MM (1.024" X 1.457" X 0.079")
17	F064235	1	HYDRAULIC HOSE - FABRICATE	-
18	F065619	1	Manifold	SEE PAGE 2162-7A
19	F005055	2	NIPPLE	-
20	F024402	1	Elbow Fitting	-
21	19M9730	2	Screw	M6 X 45
22	F015990	2	Lock Washer	-
23	F005076	1	Tee Fitting	-
24	F023535	2	Tee Fitting	(REPLACES F063442)
25	F024364	1	Fitting	-
26	F023426	1	Fitting	-
27	F040630	1	HOSE-ASSY	-
28	F065483	1	HYDRAULIC HOSE	-
29	-	1	Part 29	SEE PAGE 2162-2
30	-	1	Part 30	SEE PAGE 2162-4
31	F634416	1	HOSE SPRING GUARD	-
32	19M9729	1	Screw	M6 X 40

HYDRAULIC MOUNTING, WORK PUMP FROM SERIAL NO. 0467-0873 [04E13]
