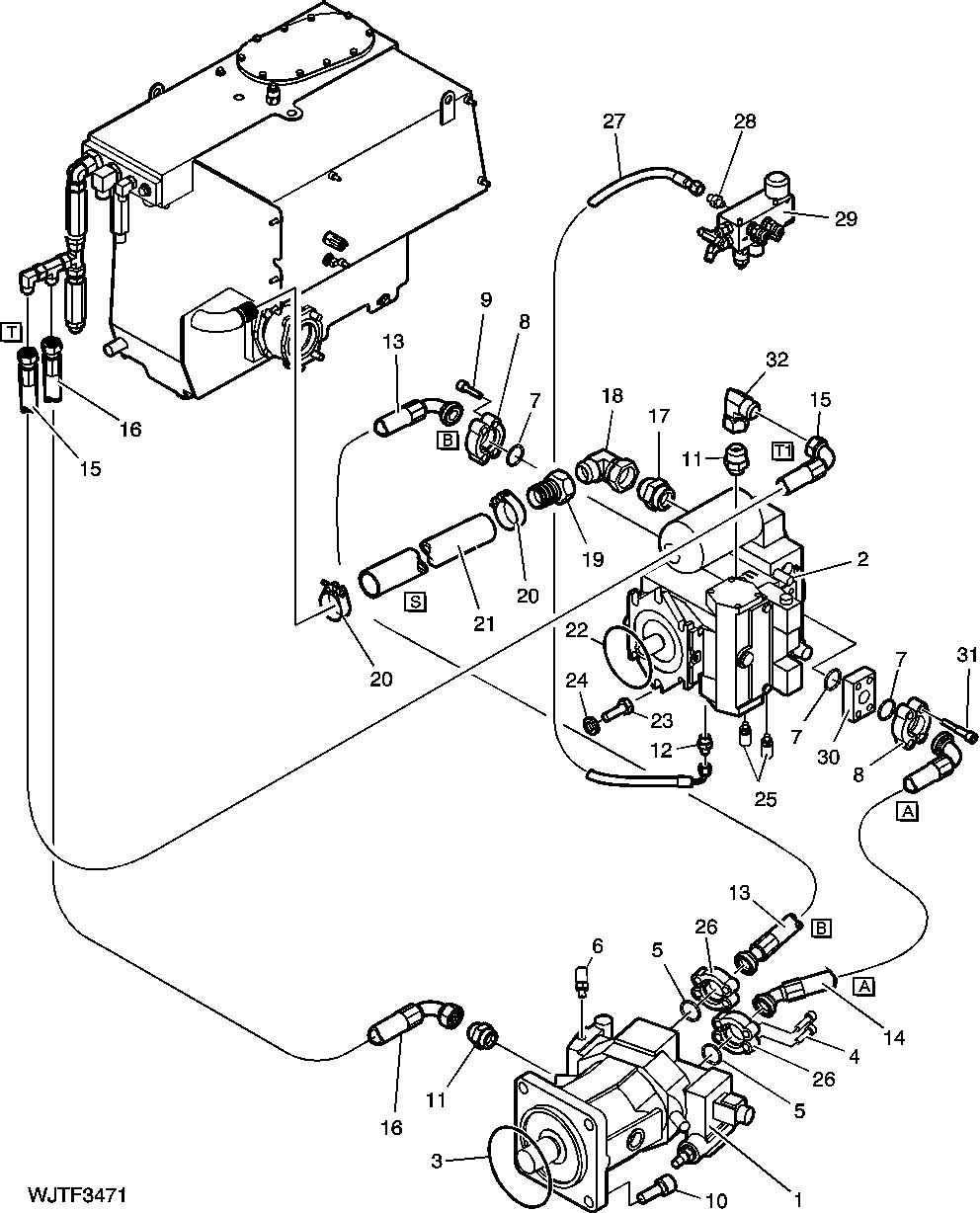

HYDRAULIC MOUNTING, HYDROSTATICS FROM SERIAL NO. 0874- [03I24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F062974	1	HYDRAULIC MOTOR	SEE PAGE 2167-2
2	F061336	1	HYDRAULIC PUMP	SEE PAGE 2161-2
3	F057303	1	O-Ring	-
4	19H3944	8	CAP SCREW	12.700 X 44.450 MM (1/2" X 1-3/4")
5	F003762	2	O-RING	-
6	F026400	1	MEASURING NIPPLE	-
7	F003761	3	O-RING	-
8	F002698	4	Half Clamp	-
9	19H3925	4	Screw	11.125 X 38.100 MM (7/16" X 1-1/2")
10	19M9530	4	Screw	M20 X 50
11	F056540	2	Fitting	-
12	F058290	1	Fitting	-
13	F063529	1	HYDRAULIC HOSE - FABRICATE	-
14	F070954	1	HYDRAULIC HOSE - FABRICATE	(REPLACES F063528)
15	F062823	1	HYDRAULIC HOSE - FABRICATE	-
16	F064111	1	HYDRAULIC HOSE - FABRICATE	-
17	F043646	1	NIPPLE	-
18	X20C6X-S	1	Elbow Fitting	-
19	F612002	1	Fitting	-
20	F017870	2	HOSE CLAMP	-
21	F061810	1	HYDRAULIC HOSE - FABRICATE	-
22	F061241	1	O-Ring	-
23	19M9663	4	Cap Screw	M20 X 45
24	24M7279	4	Washer	21 X 37 X 4 MM (0.827" X 1.457" X 0.157")
25	F057589	2	FITTING	-
26	F004405	4	Flange	-
27	F044884	1	Hydraulic Hose	-
28	F005057	1	Fitting	-
29	-	1	Part 29	SEE PAGE 3760-3C
30	F621584	1	SPACER	-
31	19H3928	4	Screw	11.125 X 88.900 MM (7/16" X 3-1/2")
32	F005047	1	Elbow Fitting	-

HYDRAULIC MOUNTING, HYDROSTATICS FROM SERIAL NO. 0874- [03I24]
