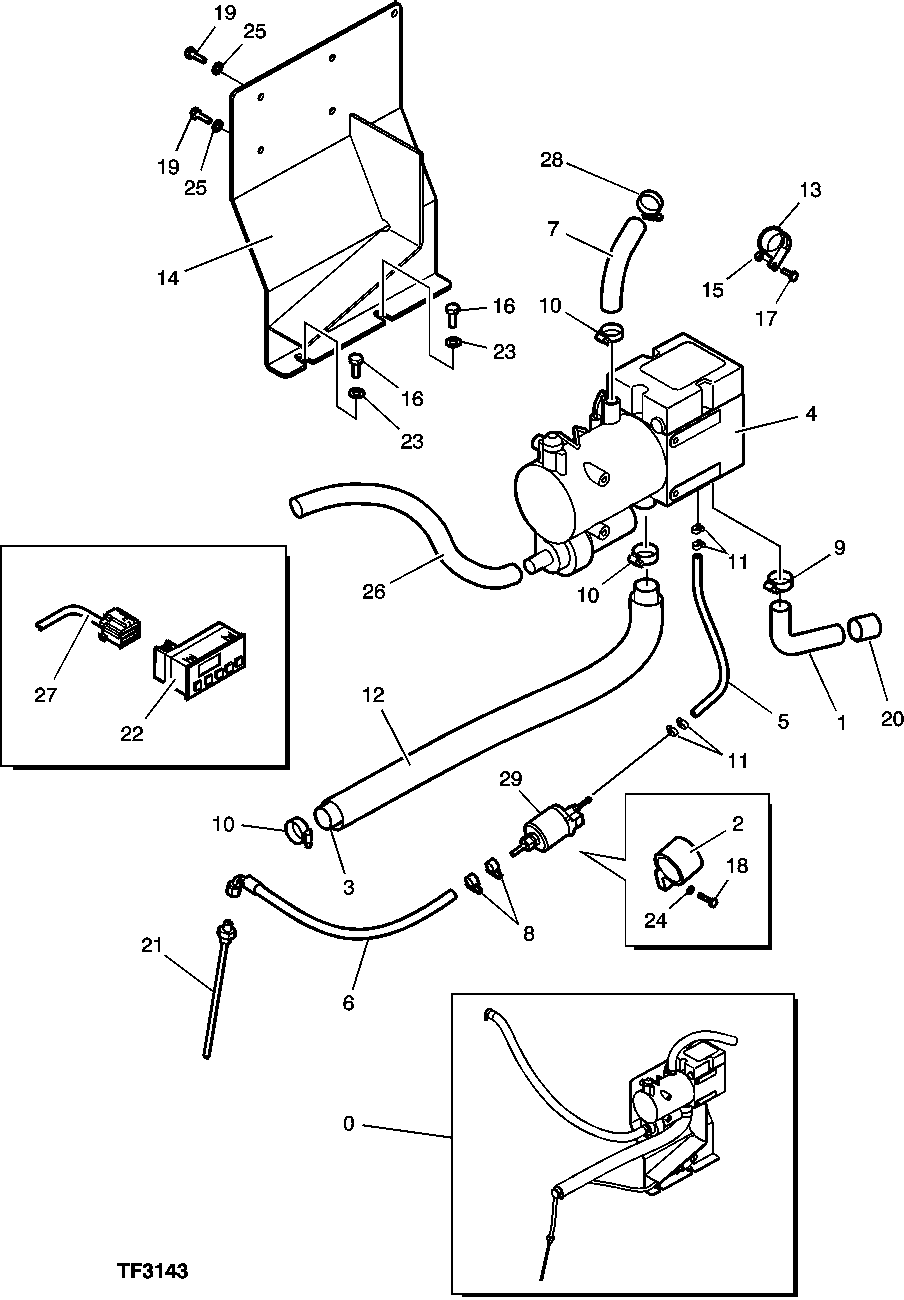

ENGINE PRE-HEATER TO SERIAL NO. -0873 [02C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F625722	1	HEATER	-
1	F062771	1	Hose	-
2	F062774	1	Clamp	-
3	F622740	1	Tube	-
4	F062667	1	Heater	SEE PAGE 0505-4
5	F624166	1	HOSE	-
6	F603133	1	FUEL HOSE	-
7	F066970	1	Hose	(REPLACES F066178). USE WITH PIPE F044975
8	F003667	2	HOSE CLAMP	-
9	F015368	1	HOSE CLAMP	-
10	F003671	3	HOSE CLAMP	-
11	F023029	4	HOSE CLAMP	-
12	F622741	1	HOSE	-
13	F061164	1	Hose Support	-
14	F624410	1	BRACKET	-
15	14M7528	1	Lock Nut	M6
16	19M9570	2	Screw	M12 X 25
17	19M9675	1	Cap Screw	M6 X 16
18	19M9677	1	CAP SCREW	M6 X 25
19	19M9683	4	Cap Screw	M8 X 25
20	F062772	1	Sleeve	-
21	F631954	1	PIPE	-
22	F055190	1	TIMER	SEE PAGE 1676-4
23	F064437	2	Lock Washer	-
24	24M7506	1	Washer	6.400 X 12 X 1.600 MM (0.252" X 0.472" X 0.063")
25	24M7509	4	Washer	8.400 X 16 X 1.600 MM (0.331" X 0.630" X 0.063")
26	-	1	Part 27	SEE PAGE 1833-10, ITEM 4
27	F625363	1	WIRING HARNESS	-
28	F015368	1	HOSE CLAMP	-
29	F062886	1	Fuel Pump	-

ENGINE PRE-HEATER TO SERIAL NO. -0873 [02C09]
