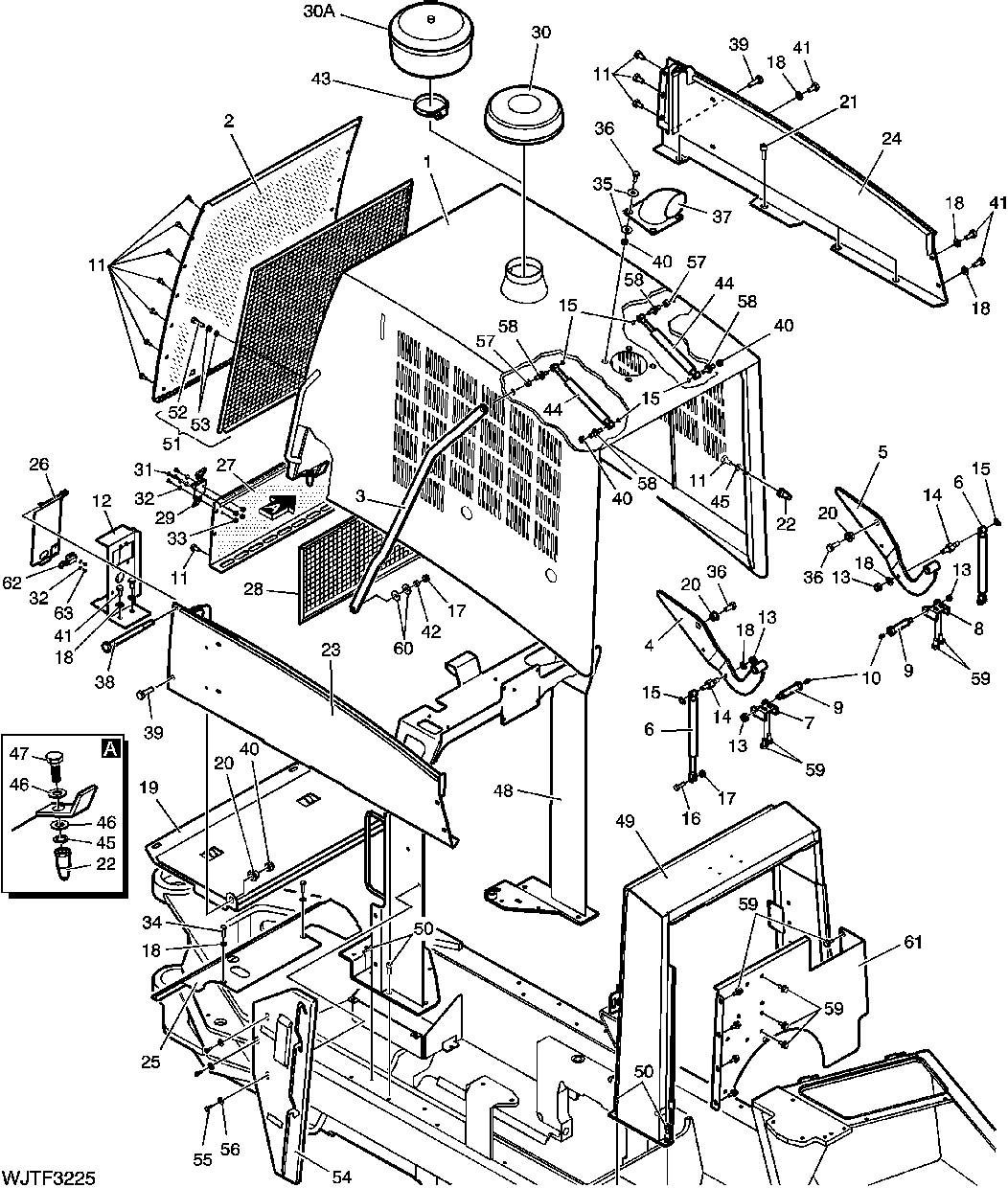

ENGINE HOOD FROM SERIAL NO. 0577, 0633- [03G12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F635446	1	HOOD	-
1	F624945	1	HOOD	-
2	F635447	1	PLATE	-
2	F624947	1	PLATE	-
3	F624533	1	SUPPORT	-
4	F601932	1	HINGE	-
5	F601929	1	HINGE	-
6	F066280	2	GAS OPERATED CYLINDER	(REPLACES F058932)
7	F601923	1	Bracket	-
8	F601925	1	Bracket	-
9	F602446	2	Pin	-
10	58M5574	2	Lubrication Fitting	-
11	19M9637	22	Cap Screw	M10 X 16
12	F631653	1	Cover	-
13	F003588	4	LOCK NUT	-
14	F602440	2	PIN	-
15	F057746	4	SNAP RING	-
16	19M9683	2	Cap Screw	M8 X 25
17	F003587	2	LOCK NUT	-
18	24M7488	14	Washer	10.500 X 20 X 2 MM (0.413" X 0.787" X 0.079")
19	F628556	1	PLATE	-
20	F601906	4	BEARING	-
21	19M9500	8	Screw	M12 X 16
22	F039854	4	Nut	-
23	F624214	1	COVER	-
24	F624220	1	COVER	-
25	F630300	1	COVER	(REPLACES F624231)
26	F632660	1	Cover	-
27	F623584	1	Plate	-
28	F611554	1	FILTER	-
29	F005244	2	Catch	-
30	F056534	1	Cap	-
31	21M7563	8	Screw	M5 X 12
32	24M7502	10	Washer	5.300 X 10 X 1 MM (0.209" X 0.394" X 0.039")
33	F003585	8	LOCK NUT	-
34	19M9641	2	Cap Screw	M10 X 35
35	24M7493	8	Washer	13 X 37 X 3 MM (0.512" X 1.457" X 0.118")
36	19M9648	6	Cap Screw	M12 X 30
37	F640334	1	EXHAUST PIPE	-
38	F071703	1	Screw	-
39	19M8634	2	Cap Screw	M12 X 35
40	F003590	6	LOCK NUT	-
41	19M9638	10	Cap Screw	M10 X 20
42	F612137	1	BUSHING	-
43	F029538	1	Hose Clamp	-
44	F066279	2	GAS OPERATED CYLINDER	(REPLACES F058931)
45	F005551	4	Lock Washer	-
46	24M7489	4	Washer	10.500 X 30 X 2.500 MM (0.413" X 1.181" X 0.098")
47	19M9639	2	Cap Screw	M10 X 25
48	F623228	1	FRAME	-
49	F632404	1	Frame	(REPLACES F623356)
50	19M9501	8	Screw	M12 X 20
51	F624277	1	FILTER	INCLUDES ITEMS 52 AND 53
52	19M9726	1	Screw	M6 X 25
53	14M7622	2	Nut	M6
54	F624536	1	LOCK PLATE	-
55	19M9682	3	Cap Screw	M8 X 20
56	24M7508	3	Washer	8.400 X 24 X 2 MM (0.331" X 0.945" X 0.079")
57	F613042	2	BUSHING	-
58	F613041	4	PIN FASTENER	-
59	19M7784	15	Screw	M10 X 20
60	F632065	2	WASHER	(REPLACES F003353)
61	F632406	1	BRACKET	-
62	F052720	1	Catch	-
63	F003321	2	SCREW	-
30A	AT39392	1	PRECLEANER	-

ENGINE HOOD FROM SERIAL NO. 0577, 0633- [03G12]
