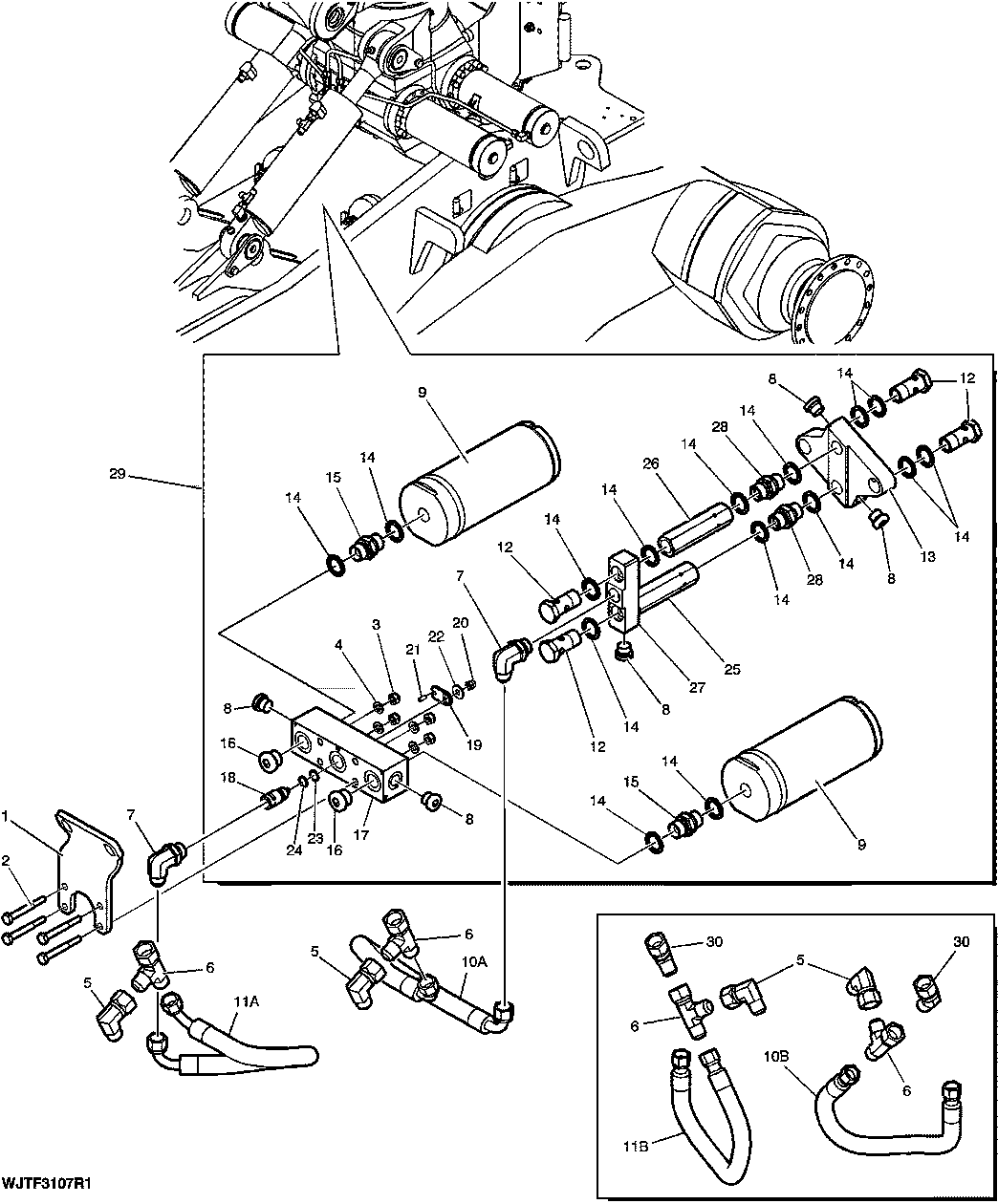

BOOM SWING DAMPER ASSY, OPTIONAL TO SERIAL NO. -0721 [04F07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F629776	1	BRACKET	-
2	19M9632	4	CAP SCREW	M8 X 65
3	F003587	4	LOCK NUT	-
4	24M7509	4	Washer	8.400 X 16 X 1.600 MM (0.331" X 0.630" X 0.063")
5	F005046	2	Elbow Fitting	-
6	F005074	2	Tee Fitting	-
7	F012592	2	Elbow Fitting	-
8	F018112	5	Plug	-
9	F064708	2	SHOCK ABSORBER	-
9	F074056	2	SEAL KIT	-
12	F064710	4	Fitting	-
13	F064709	1	MANIFOLD	-
14	AT122921	14	Seal	-
15	F004360	2	NIPPLE	-
16	F003384	2	PLUG	-
17	F064706	1	MANIFOLD	-
18	F064676	1	VALVE	-
19	F066238	1	SHIM	-
20	F018708	1	Nut	-
21	34M7089	1	Dowel Pin	4 X 12 MM (0.157" X 0.472")
22	F057603	1	WASHER	-
23	F064763	1	BACK-UP RING	-
24	F005465	1	O-RING	-
25	F064704	1	PRESSURE RELIEF VALVE	6,0 MPA
26	F064705	1	PRESSURE RELIEF VALVE	9,0 MPA
27	F064711	1	MANIFOLD	-
28	-	2	Part 31	-
29	F065285	1	HYDRAULIC ACCUMULATOR	INCL ITEMS 3,4,7-9,12-28
30	F013725	2	Elbow Fitting	-
10A	F065834	1	HYDRAULIC HOSE - FABRICATE	-
10B	F069047	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR F065834)
11A	F065833	1	HYDRAULIC HOSE - FABRICATE	-
11B	F069047	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR F065833)

BOOM SWING DAMPER ASSY, OPTIONAL TO SERIAL NO. -0721 [04F07]
