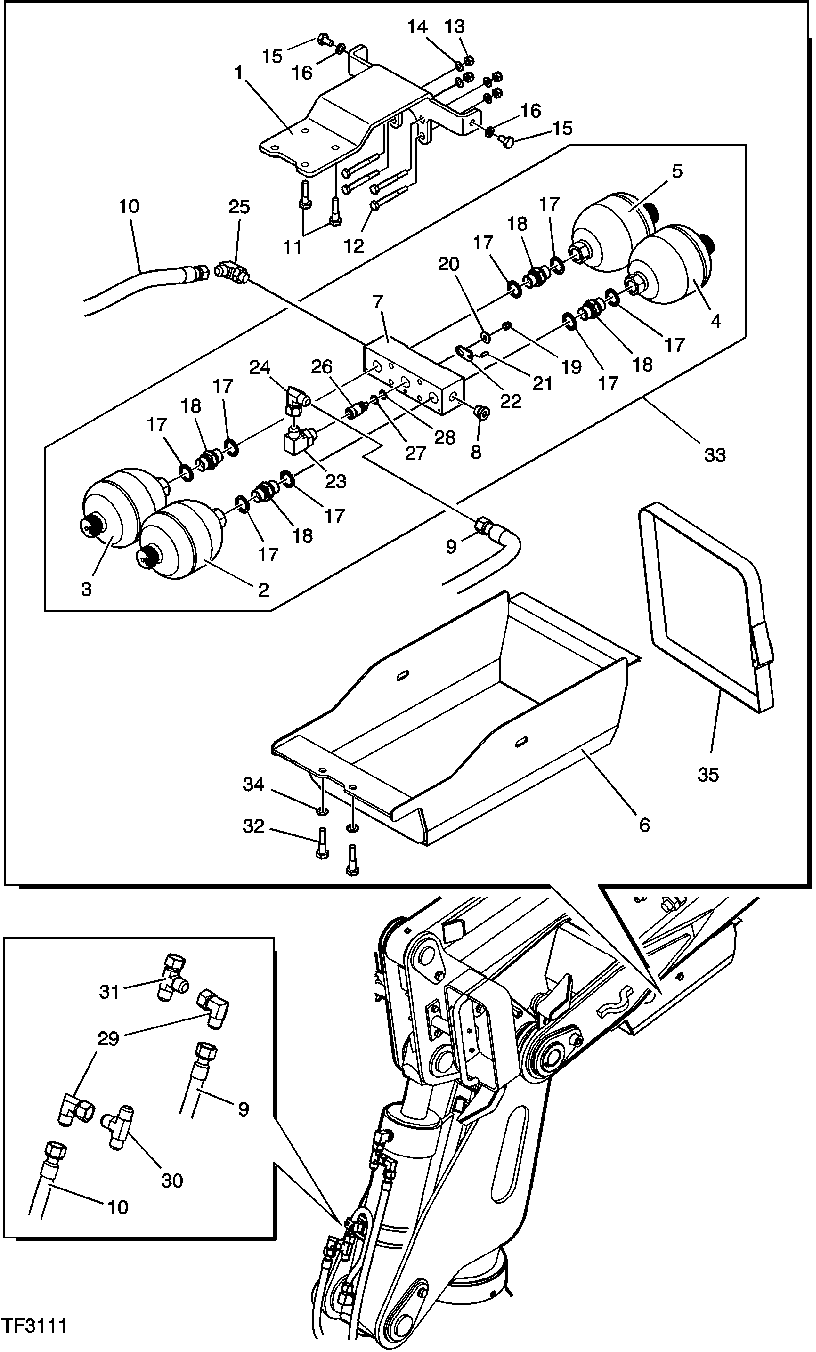

BOOM LIFT DAMPER ASSY, OPTIONAL [04E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633191	1	Plate	(REPLACES F629777)
2	F064781	1	HYDRAULIC ACCUMULATOR	7,5 MPA
3	F064784	1	HYDRAULIC ACCUMULATOR	5,5 MPA
4	F064782	1	HYDRAULIC ACCUMULATOR	6,5 MPA
5	F064785	1	HYDRAULIC ACCUMULATOR	1,0 MPA
6	F633270	1	Cover	(REPLACES F629790)
7	F064674	1	MANIFOLD	-
8	F018112	1	Plug	-
9	F065396	1	HYDRAULIC HOSE - FABRICATE	-
10	F065395	1	HYDRAULIC HOSE - FABRICATE	-
11	19M9638	2	Cap Screw	M10 X 20
12	19M9633	4	CAP SCREW	M8 X 70
13	F003587	4	LOCK NUT	-
14	24M7509	4	Washer	8.400 X 16 X 1.600 MM (0.331" X 0.630" X 0.063")
15	19M9637	2	Cap Screw	M10 X 16
16	F005551	2	Lock Washer	-
17	AT122921	8	Seal	-
18	F004360	4	NIPPLE	-
19	F018708	1	Nut	-
20	F057603	1	WASHER	-
21	34M7089	1	Dowel Pin	4 X 12 MM (0.157" X 0.472")
22	F064675	1	SHIM	-
23	F012592	1	Elbow Fitting	-
24	F005045	1	Elbow Fitting	-
25	F010072	1	ELBOW NIPPLE	-
26	F064676	1	VALVE	-
27	F005465	1	O-RING	-
28	F064763	1	BACK-UP RING	-
29	F011482	2	Fitting	-
30	F005088	1	FITTING	-
31	F012532	1	Tee Fitting	-
32	19M9639	2	Cap Screw	M10 X 25
33	F065331	1	Hydraulic Accumulator	INCL ITEMS 2-5,7,8,17-22,26-28
34	F003346	2	SPRING WASHER	-
35	F059070	1	Strap With Buckle	-

BOOM LIFT DAMPER ASSY, OPTIONAL [04E23]
