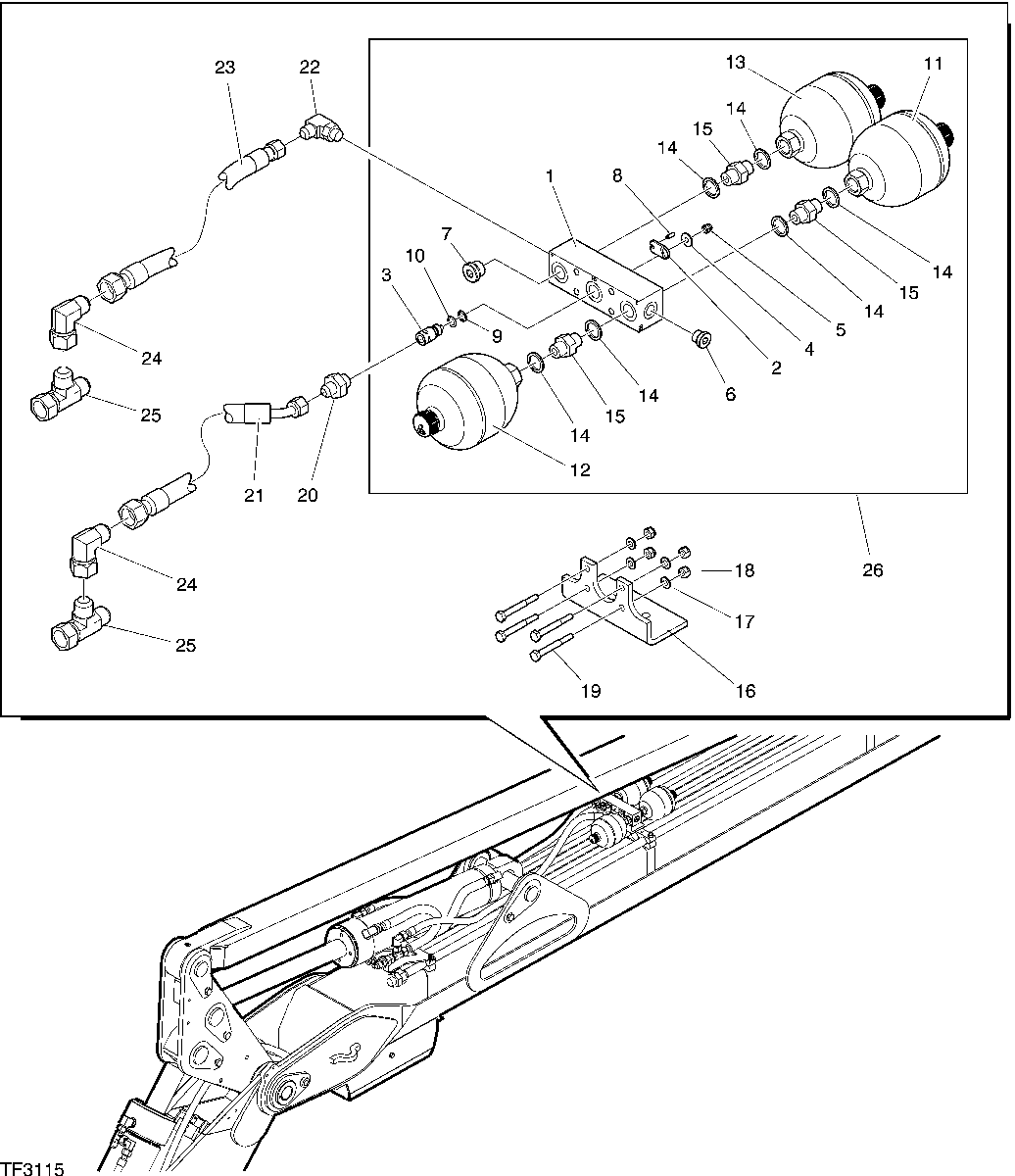

BOOM JIB DAMPER ASSY, OPTIONAL [04F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F064706	1	MANIFOLD	-
2	F064707	1	SHIM	-
3	F064676	1	VALVE	-
4	F057603	1	WASHER	-
5	F018708	1	Nut	-
6	F018112	1	Plug	-
7	F003384	1	PLUG	-
8	34M7089	1	Dowel Pin	4 X 12 MM (0.157" X 0.472")
9	F064763	1	BACK-UP RING	-
10	F005465	1	O-RING	-
11	F064782	1	HYDRAULIC ACCUMULATOR	6,5 MPA
12	F064781	1	HYDRAULIC ACCUMULATOR	7,5 MPA
13	F044783	1	DECAL	4,5 MPA
14	AT122921	6	Seal	-
15	F004360	3	NIPPLE	-
16	F629769	1	Plate	-
17	24M7509	4	Washer	8.400 X 16 X 1.600 MM (0.331" X 0.630" X 0.063")
18	F003587	4	LOCK NUT	-
19	19M9632	4	CAP SCREW	M8 X 65
20	F005059	1	Fitting	-
21	F065552	1	HYDRAULIC HOSE - FABRICATE	-
22	F010072	1	ELBOW NIPPLE	-
23	F065397	1	HYDRAULIC HOSE - FABRICATE	-
24	F011482	2	Fitting	-
25	F012532	2	Tee Fitting	-
26	F064762	1	HYDRAULIC ACCUMULATOR	INCL ITEMS 1-15

BOOM JIB DAMPER ASSY, OPTIONAL [04F01]
