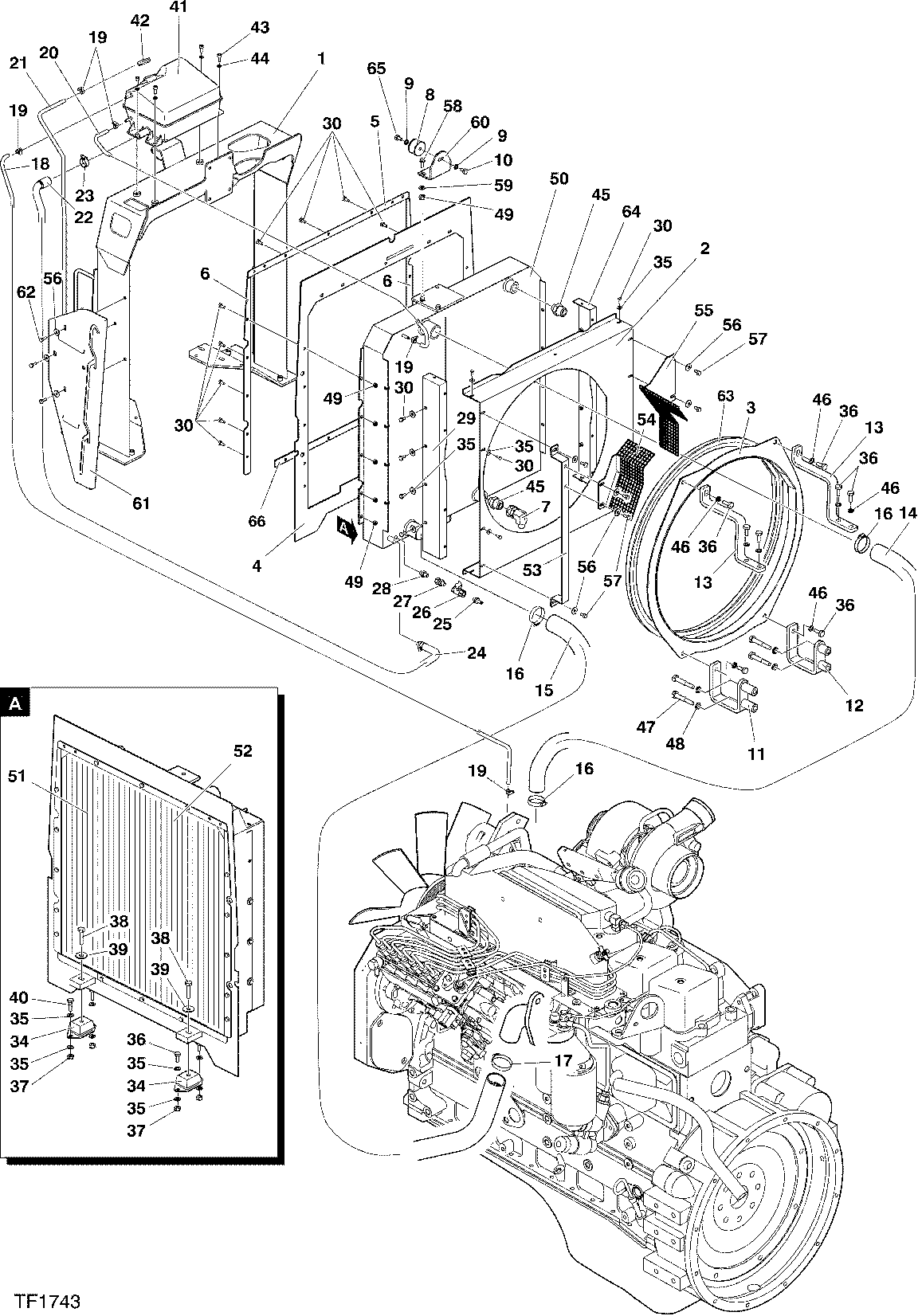

ENGINE COOLING SYSTEM F058837 1500 2 TF1743 [TF1743]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F612192	1	FRAME	-
2	F612188	1	SHEET	-
3	F610527	1	PLATE	-
4	F612937	1	PLATE	-
5	F602757	1	PLATE	-
6	F602758	2	PLATE	-
7	F005047	1	Elbow Fitting	-
8	F058005	1	Isolator	-
9	F005551	2	Lock Washer	-
10	F003530	1	SCREW	-
11	F610579	1	BRACKET	-
12	F610533	1	PLATE	-
13	F610582	2	BRACKET	-
14	F611311	1	RADIATOR HOSE	-
15	F611312	1	RADIATOR HOSE	-
16	F003676	3	HOSE CLAMP	-
17	F003678	1	HOSE CLAMP	-
18	F611946	1	HOSE	-
19	F003667	5	HOSE CLAMP	-
20	F611947	1	HOSE	-
21	F611948	1	HOSE	-
22	F028198	1	HOSE	-
23	F003672	1	Hose Clamp	-
24	F015368	1	HOSE CLAMP	-
25	F011261	1	HOSE FITTING	-
26	F056620	1	DRAIN VALVE	-
27	F024875	1	CONNECTION	-
28	F005057	1	Fitting	-
29	F612190	1	SHEET	-
30	F003523	38	SCREW	-
34	F048323	2	Torsional Damper	-
35	F003339	24	WASHER	-
36	F003532	10	SCREW	-
37	F003588	4	LOCK NUT	-
38	F046115	2	SCREW	-
39	F003724	2	WASHER	-
40	F003536	2	SCREW	-
41	F026697	1	EXPANSION TANK	-
42	F026891	1	CAP	-
43	F013638	4	SCREW	-
44	F027045	4	LOCK WASHER	-
45	F005095	1	NIPPLE	-
46	F005551	8	Lock Washer	-
47	F003497	4	SCREW	-
48	F002805	4	Lock Washer	-
49	F003587	12	LOCK NUT	-
50	F610907	1	RADIATOR	-
51	F059864	1	OIL COOLER	-
52	F059863	1	RADIATOR	-
53	F613587	1	BRACKET	-
54	F613584	1	COVER	-
55	F613539	1	COVER	-
56	F003722	9	WASHER	-
57	F003523	6	SCREW	-
58	F003526	2	SCREW	-
59	F003338	2	WASHER	-
60	F612501	1	SHEET	-
61	F613814	1	SHEET	-
62	F003524	3	SCREW	-
63	F613282	1	SEAL	-
64	F612274	1	SHEET	-
65	F003531	1	SCREW	-
66	F612963	1	BAR	-

ENGINE COOLING SYSTEM F058837 1500 2 TF1743 [TF1743]
