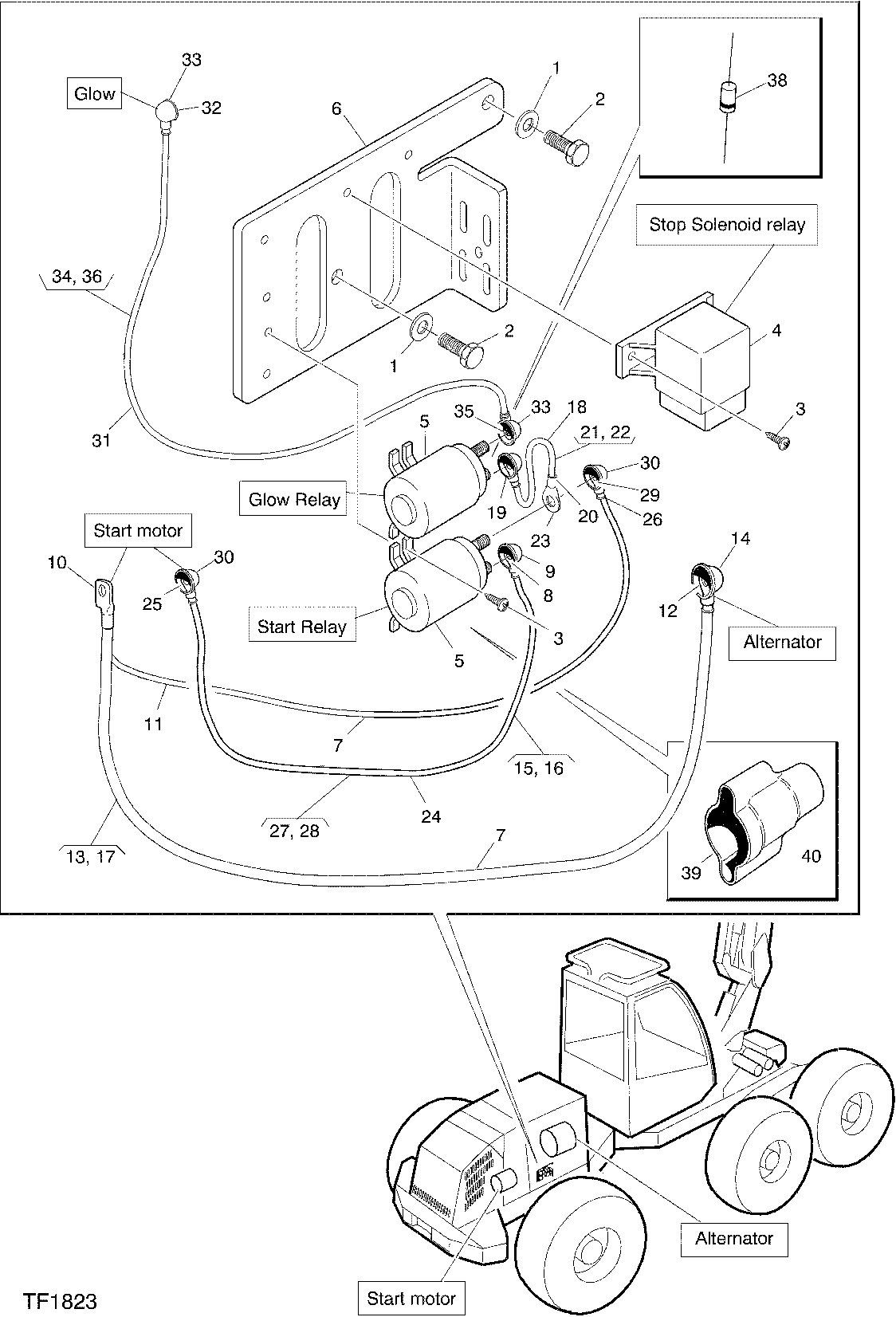

ELECTRICAL SYSTEM CABLE HARNESSES, START MOTOR AND ALTERNATOR F058837 3220 16 TF1823 [TF1823]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	2	WASHER	-
2	F003541	2	SCREW	-
3	F003711	6	SCREW	-
4	F005289	1	Relay	-
5	F027280	2	SOLENOID	-
6	F610850	1	SHEET	-
7	F603867	1	CABLE HARNESS	-
8	F043155	1	Elec. Connector Terminal	-
9	F015164	1	Guard	-
10	F043277	1	CABLE LUG	-
11	-------	1	O-RING	-
12	F040311	1	CABLE LUG	-
13	-------	1	O-RING	-
14	F033387	1	Guard	-
15	-------	1	O-RING	-
16	-------	1	O-RING	-
17	-------	1	O-RING	-
18	F604530	1	CABLE	-
19	F015164	1	Guard	-
20	-------	1	O-RING	-
21	-------	1	O-RING	-
22	-------	1	O-RING	-
23	F060336	2	Elec. Connector Terminal	-
24	F604442	1	CABLE	-
25	F040621	1	Elec. Connector Terminal	-
26	-------	1	O-RING	-
27	-------	1	O-RING	-
28	-------	1	O-RING	-
29	F060336	1	Elec. Connector Terminal	-
30	F015164	2	Guard	-
31	F604438	1	CABLE	-
32	F040312	1	CABLE LUG	-
33	F015164	2	Guard	-
34	-------	1	O-RING	-
35	F043155	1	Elec. Connector Terminal	-
36	-------	1	O-RING	-
37	-------	1	O-RING	-
38	F013241	2	Diode	-
39	F052897	2	PROTECTION	-
40	F005335	2	Tie Band	-

ELECTRICAL SYSTEM CABLE HARNESSES, START MOTOR AND ALTERNATOR F058837 3220 16 TF1823 [TF1823]
