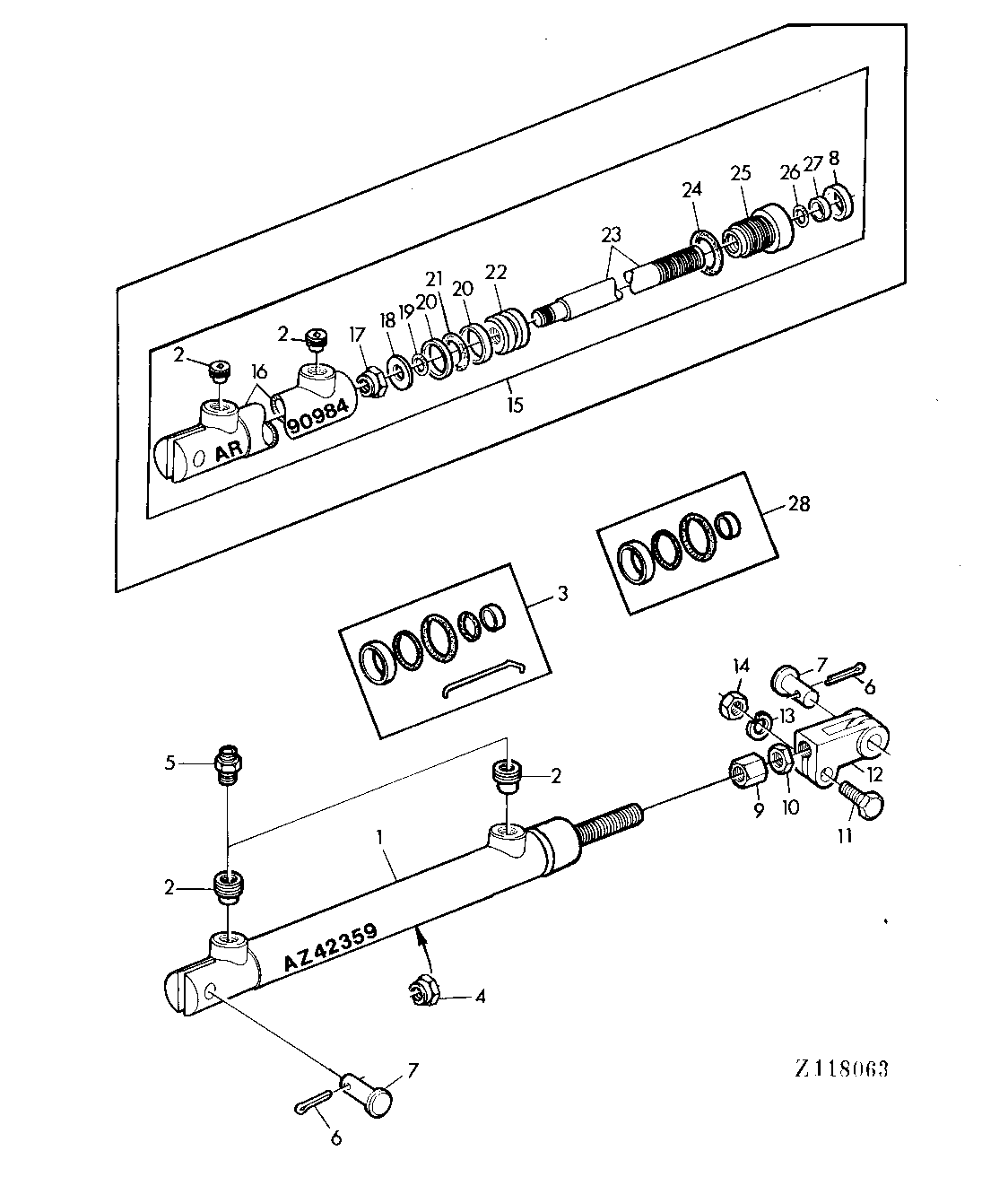

VARIABLE GROUND SPEED DRIVE CYLINDER [03F02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42359	1	HYDRAULIC CYLINDER	(SUB FOR AZ37521)
1	AZ37521	1	HYDRAULIC CYLINDER	(ORD AZ42359) (SUB FOR AR90984)
2	Z42512	2	APERTURE	ID = 0,5 MM (FOR AZ37521)
2	Z53327	2	APERTURE	(FOR AZ42359)
3	AZ37816	1	SEAL KIT	KIT (FOR AZ37521)
4	Z47520	1	LOCK NUT	(FOR AZ37521)
5	Z32969	2	FITTING	-
6	11M7014	2	COTTER PIN	3X25MM
7	P43548	2	PIN FASTENER	-
8	-	1	Part 10	(ORD AZ37831)
9	Z53238	1	NUT	(SUB FOR H33093, Z45433)
10	14H346	1	Nut	1/2"
11	19M7382	1	Cap Screw	M10X40
12	H11219	1	YOKE	-
12	Z11619	1	YOKE	-
13	12M7013	1	LOCK WASHER	10MM
14	14M7140	1	Nut	M10
15	AR90984	1	HYDRAULIC CYLINDER	(ORD AZ37521)
16	-	1	Part 19	NSEP (ORD AZ37521)
17	R69692	1	LOCK NUT	-
18	24M3739	1	Washer	8X16X2MM
19	-	1	Part 22	(ORD AZ37831)
20	-	2	Part 23	(ORD AZ37831)
21	-	1	Part 24	(ORD AZ37831)
22	-	1	Part 25	NSEP (ORD AZ37521)
23	-	1	Part 26	NSEP (ORD AZ37521)
24	-	1	Part 27	(ORD AZ37831)
25	-	1	Part 28	NSEP (ORD AZ37521)
26	-	1	Part 29	(ORD AZ37831)
27	-	1	Part 30	(ORD AZ37831)
28	AZ42360	1	SEAL KIT	(FOR AZ42359)
..	AZ37831	1	GASKET KIT	KIT, INCL KEYS 8,19-21,24,26,27 (FOR AR90984)

VARIABLE GROUND SPEED DRIVE CYLINDER [03F02]
