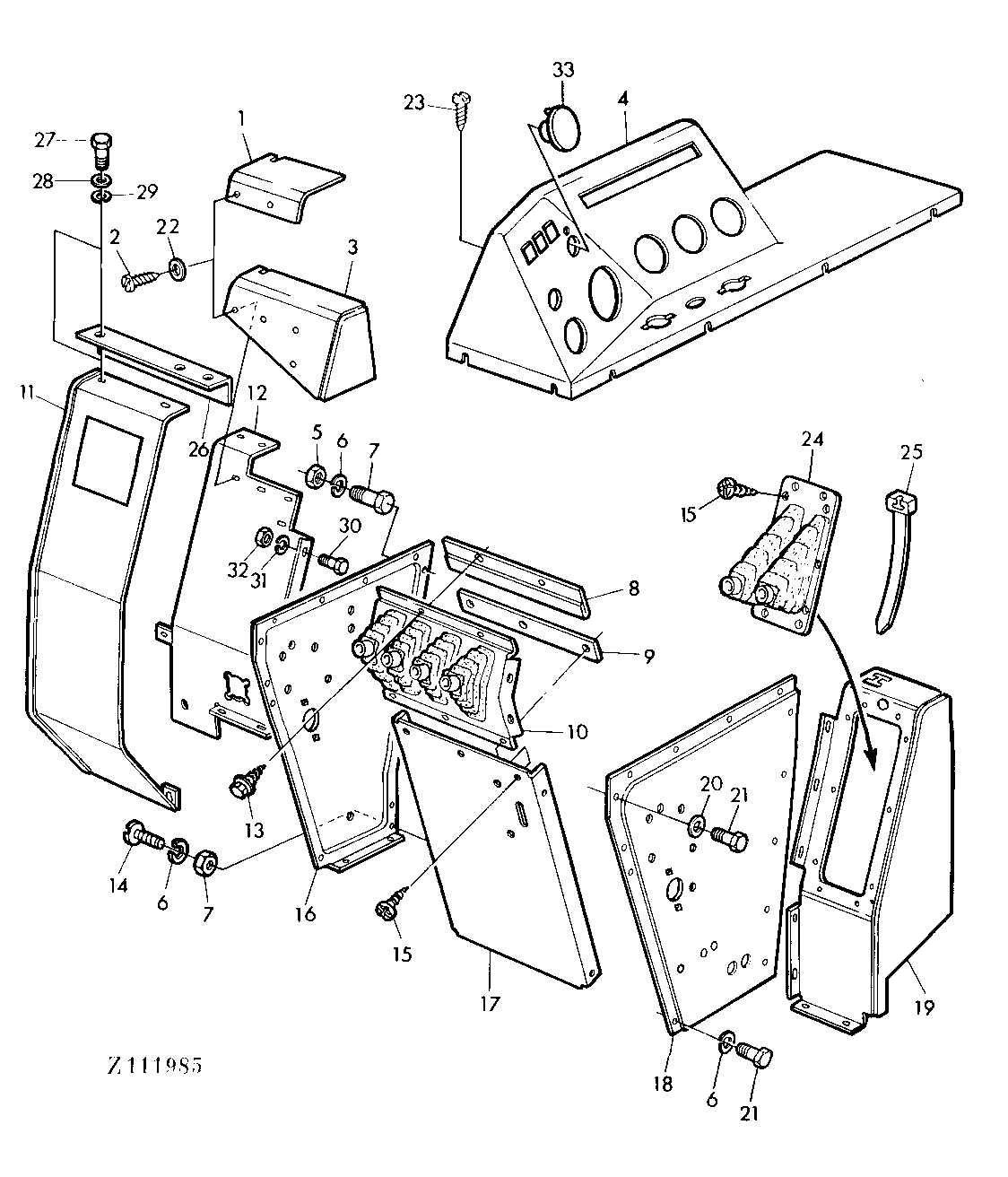

SHIFT CONSOLE AND COVERS,R.H. [05B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z40829	1	SHEET	-
2	37M7154	2	SCREW	5,5X13MM
3	AZ30413	1	SHIELD	-
4	Z44565	1	INSTRUMENT PANEL	-
5	14M7027	1	NUT	M6
6	12M7012	1	LOCK WASHER	6MM
7	19M6614	1	Cap Screw	M6X12
8	Z41128	1	REINFORCEMENT	-
9	Z40760	1	STRAP	-
10	Z40738	1	BOOT	-
11	AZ30184	1	SHIELD	(ORD AZ35571, W/ Z45011)
11	AZ35571	1	SHIELD	-
12	AZ32375	1	SHIELD	-
13	Z41631	1	SCREW	-
14	21M7312	1	SCREW	M6X12
15	37M7155	1	Screw	4,8X13MM
16	AZ34650	1	SIDE WALL	-
17	Z44469	1	SIDE WALL	-
18	AZ34918	1	SIDE WALL	-
18	AZ34649	1	SIDE WALL	-
19	AZ30193	1	CONSOLE	-
20	24M7263	1	Washer	6,4MM
21	19M8066	1	CAP SCREW	M6X18
22	Z41630	2	WASHER	-
23	21M7316	1	Screw	M6X10
24	AZ30423	1	FRAME	-
25	Z31799	1	CLAMP	(SUB FOR Z34567)
26	AZ30188	1	ANGLE	-
27	19M8058	1	Cap Screw	M8X16
28	24M7265	1	Washer	9MM
29	12M7098	1	Lock Washer	8MM
30	19M8059	1	Cap Screw	M6X12
31	12M7099	1	Lock Washer	6MM
32	14M7373	1	NUT	M6
33	Z44529	1	PLUG	-

SHIFT CONSOLE AND COVERS,R.H. [05B13]
