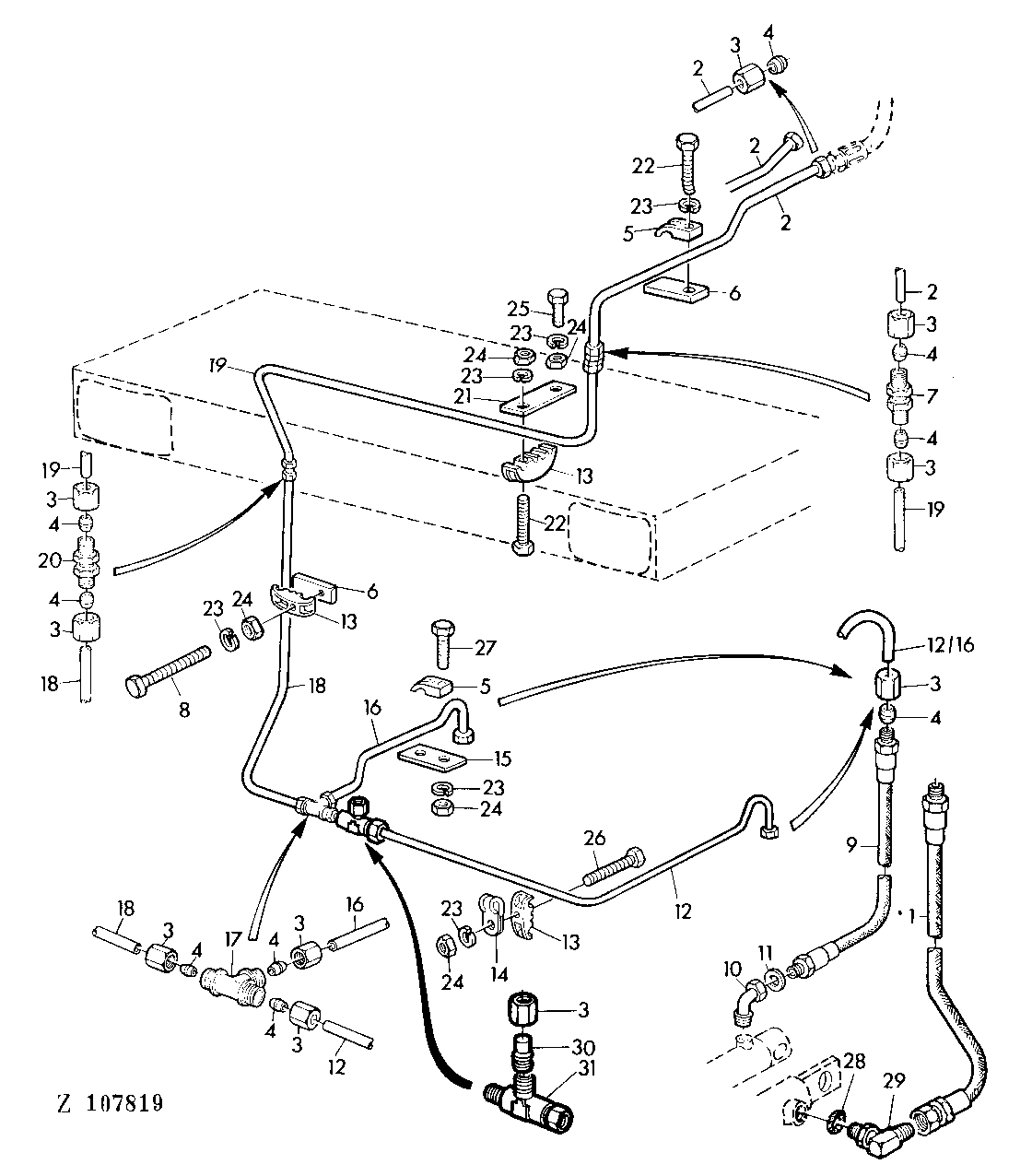

HYDRAULIC LINES(CUTTING PLATFORM) [03F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29901	2	HYDRAULIC HOSE	(FOR AR103522, AZ37511)
2	AZ23937	1	OIL LINE	INCL KEYS 3,4
3	Z32971	1	TUBE NUT	-
4	L60190	10	Sleeve Fitting	(SUB FOR Z32994)
5	Z34952	4	Clamp	-
6	Z30667	4	PLATE	-
7	Z32980	1	UNION FITTING	-
8	19M7547	1	Cap Screw	M6X55
9	AZ15362	2	HYDRAULIC HOSE	(FOR AR90989, AZ37512)
10	Z28060	2	ELBOW FITTING	(FOR AR90989, AZ37512)
11	51M4240	2	Sealing Ring	18X22MM (FOR AR90989, AZ37512)
12	AZ25661	1	OIL LINE	INCL KEYS 3,4
12	AZ32734	1	OIL LINE	INCL KEYS 3,4
13	Z30668	6	CLAMP	-
14	Z22067	3	Clamp	-
15	Z34957	2	HOLDER	-
16	AZ24597	1	OIL LINE	INCL KEYS 3,4
16	AZ25660	1	OIL LINE	INCL KEYS 3,4
17	Z32985	1	TEE FITTING	-
18	AZ34521	1	OIL LINE	INCL KEYS 3,4
18	AZ24596	1	OIL LINE	INCL KEYS 3,4
19	AZ34522	1	OIL LINE	INCL KEYS 3,4
19	AZ23938	1	OIL LINE	-
20	Z32961	1	FITTING	-
21	Z34959	2	STRAP	-
22	19M7177	1	Cap Screw	M6X35
23	12M7012	1	LOCK WASHER	6MM
24	14M7027	1	NUT	M6
25	19M7375	1	CAP SCREW	M6X18
26	19M7320	1	Cap Screw	M6X40
27	19M7160	1	Cap Screw	M6X30
28	R26375	2	O-Ring	(FOR AR103522, AZ37511)
29	AT32332	2	Elbow Fitting	(FOR AR103522, AZ37511) (SUB FOR AR26763)
30	Z42782	1	Plug	-
31	AZ22845	1	FITTING	-

HYDRAULIC LINES(CUTTING PLATFORM) [03F24]
