Открытый узел

GRAIN TANK - UPPER PART [06E23]

GRAIN TANK - UPPER PART [06E23]

GRAIN TANK - UPPER PART [06E23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

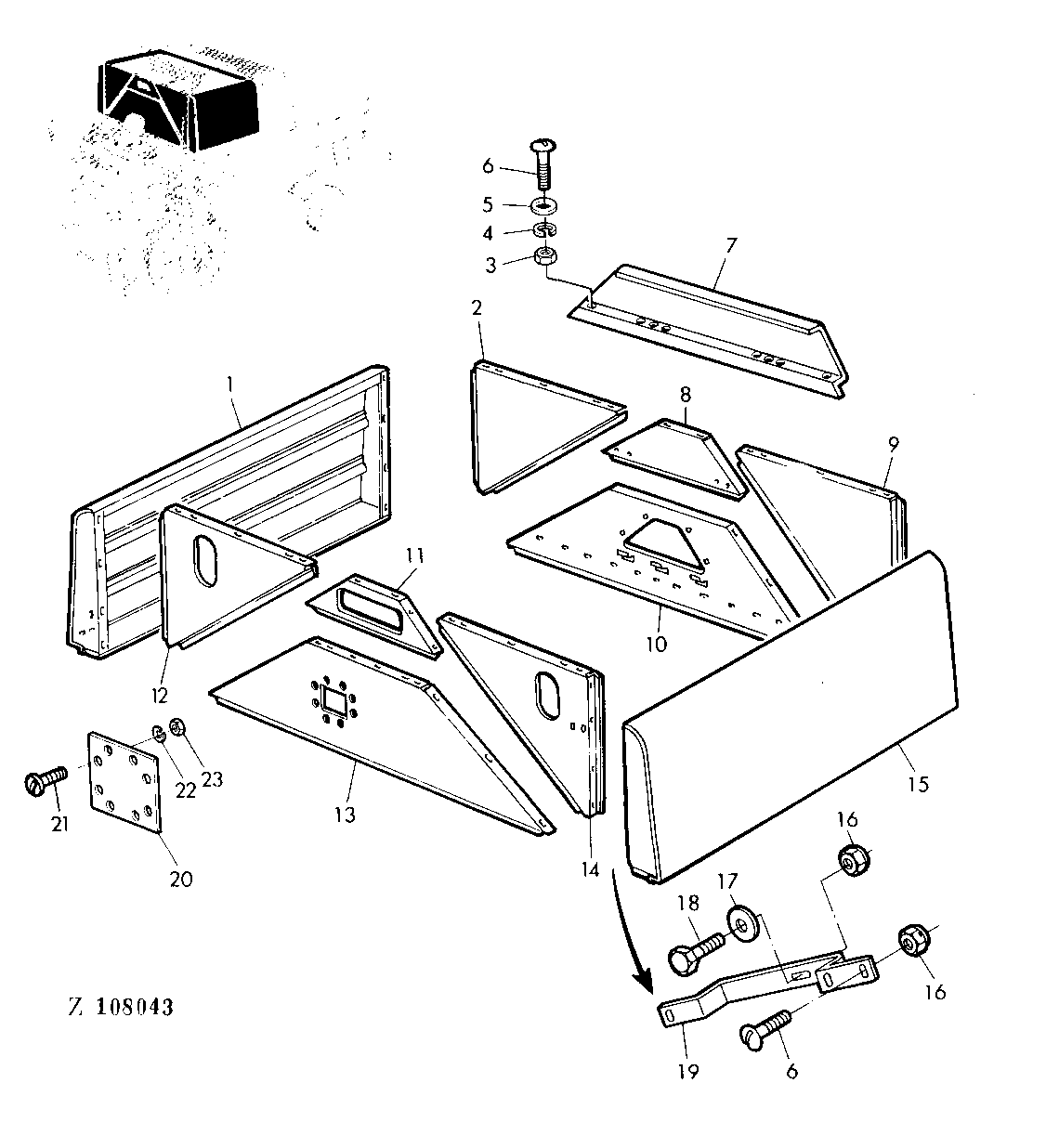

GRAIN TANK - UPPER PART [06E23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ31002	1	SIDE WALL	-
1	AZ29965	1	SIDE WALL	-
2	Z40374	1	GRIDDLE	-
2	Z41525	1	ADJUSTING STRAP	-
3	14M7029	1	Nut	M8
4	12M7008	1	LOCK WASHER	8MM
5	24M7036	1	Washer	9MM
6	21M7160	1	BOLT	M8X18
7	Z40589	1	DEFLECTOR	-
7	Z41538	1	DEFLECTOR	-
8	Z40582	1	SIDE WALL	-
8	Z41524	1	SIDE WALL	-
9	Z40373	1	GRIDDLE	-
9	Z41526	1	GRIDDLE	-
10	AZ29978	1	SIDE WALL	-
11	Z41521	1	SIDE WALL	-
11	Z40576	1	SIDE WALL	-
12	Z42750	1	SIDE WALL	-
12	Z42748	1	GRIDDLE	-
13	AZ34364	1	SIDE WALL	-
14	Z42749	1	SIDE WALL	-
14	Z42747	1	GRIDDLE	-
15	AZ29964	1	SIDE WALL	-
15	AZ31001	1	SIDE WALL	-
16	14M7166	1	Lock Nut	M8
17	24M7101	1	Washer	11,5MM
17	E10079	2	Washer	-
18	19M7803	4	Screw	M8X70
19	Z40389	4	HANDLE	-
20	Z44247	1	COVER	-
21	21M7087	1	BOLT	M6X12
22	12M7012	1	LOCK WASHER	6MM
23	14M7027	1	NUT	M6
