Открытый узел

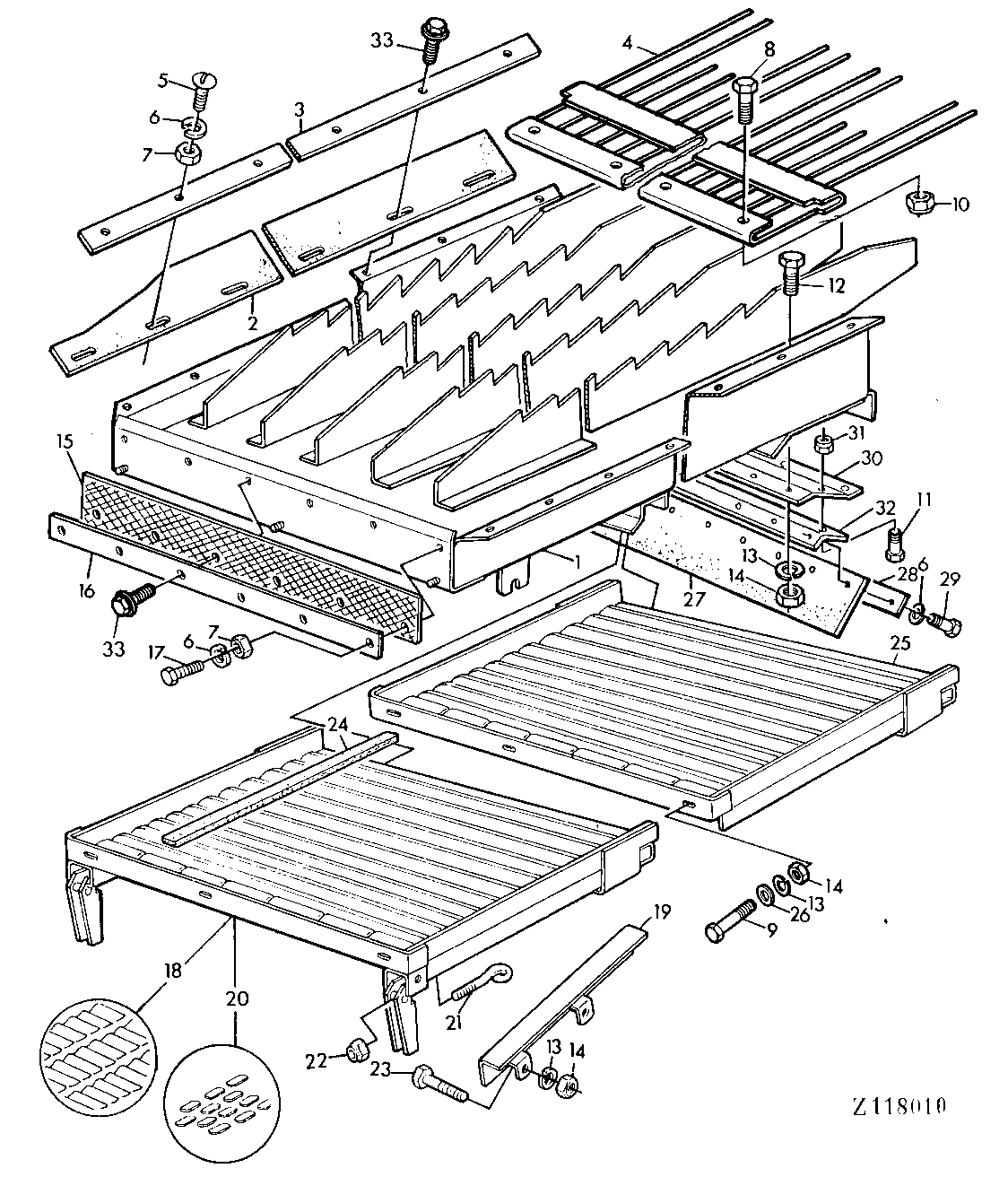

GRAIN PAN [06B17]

GRAIN PAN [06B17]

GRAIN PAN [06B17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN PAN [06B17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35093	1	RETURN PAN	INCL KEYS (2) 2, (2) 3,15,16
1	AZ22781	1	GRAIN PAN	(ORD AZ27940, AZ35088, AZ35093, AZ35094, AZ35331)
1	AZ35103	1	RETURN PAN	INCL KEYS (2) 2, (2) 3,15,16
1	AZ24428	1	GRAIN PAN	(ORD AZ27940, AZ35088, AZ35094, AZ35103, AZ35331)
2	Z20307	2	GASKET	-
3	Z20308	2	Reinforcement	-
4	AZ42392	1	SUPPORT	(SUB FOR AZ10155)
4	AZ42380	1	SUPPORT	(SUB FOR AZ35088, AZ42047)
5	21M7031	1	SCREW	M6X15
6	12M7012	1	LOCK WASHER	6MM
7	14M7027	1	NUT	M6
8	19M7180	1	Cap Screw	M10X45
9	19M7163	1	Cap Screw	M8X25
10	14M7167	1	Lock Nut	M10
11	19M6614	1	Cap Screw	M6X12
12	19M7162	1	Cap Screw	M8X15
13	12M7008	1	LOCK WASHER	8MM
14	14M7029	1	Nut	M8
15	Z43489	1	WEATHERSTRIP	-
16	Z43488	1	STRAP	-
17	19M7286	1	Cap Screw	M6X25
18	AZ24209	1	GRAIN PAN	-
19	Z48104	2	ANGLE	(SUB FOR AZ23525, AZ24140)
20	AZ38177	1	RETURN PAN	(A)
21	Z35132	2	Eyebolt	-
22	14M7166	1	Lock Nut	M8
23	19M7163	1	Cap Screw	M8X25
24	Z36532	5	Weatherstrip	-
25	AZ22782	1	RETURN PAN	-
26	24M7036	1	Washer	9MM
27	Z44606	1	GASKET	-
27	Z42637	1	WEATHERSTRIP	-
28	Z42646	1	REINFORCEMENT	-
29	19M7159	1	CAP SCREW	M6X16
30	Z31448	1	REINFORCEMENT	-
30	Z44514	1	REINFORCEMENT	-
31	14M7165	1	Lock Nut	M6
32	AZ32560	1	REINFORCEMENT	-
32	AZ35095	1	REINFORCEMENT	-
33	Z47791	35	Screw	-
..	AZ35331	1	RETURN PAN	INCL KEYS (ORD AZ35095, Z42646, Z44514, Z44606)
