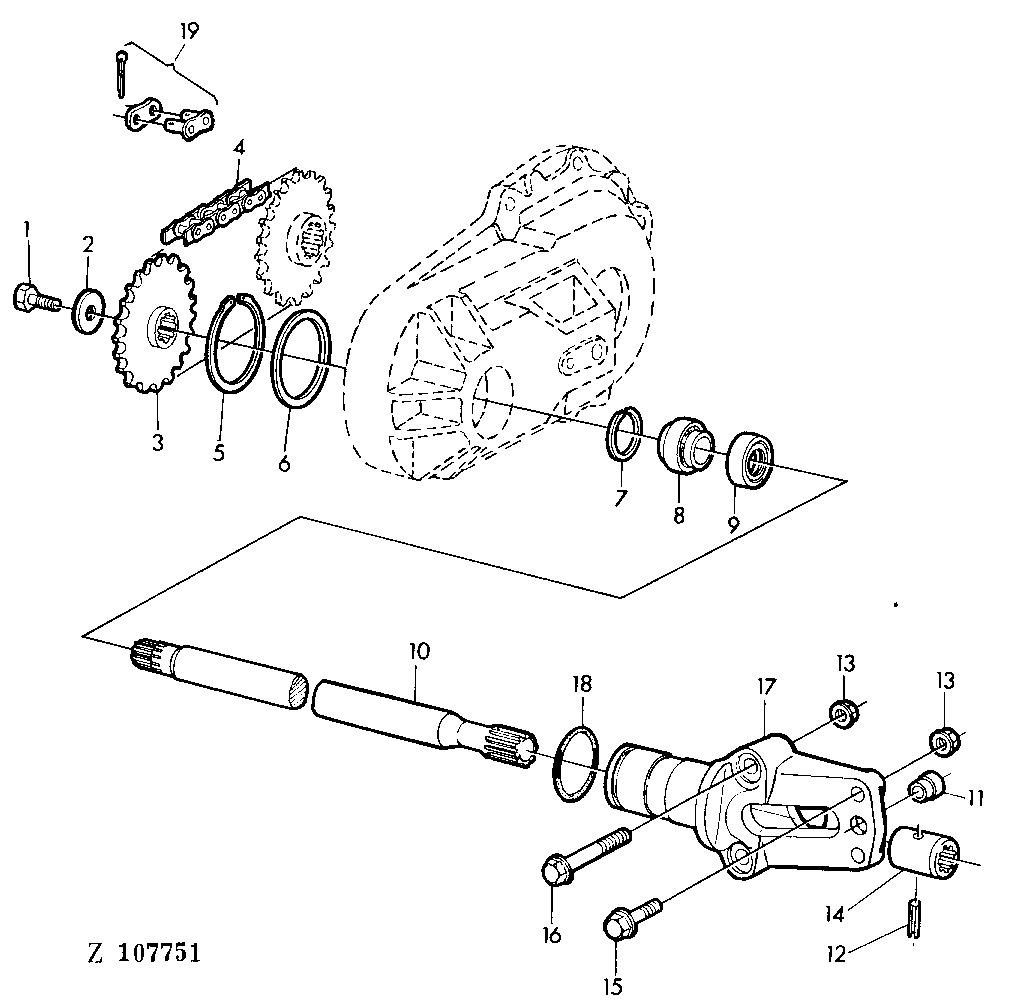

FINAL DRIVE PIVOT,DRIVE SHAFT AND BEARINGS [02I07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1936	2	Cap Screw	3/8"X3/4"
2	24H1300	2	Washer	25/64"X2"X0.194"
3	AH89063	2	CHAIN SPROCKET	Z = 20
4	AH89062	2	LINK CHAIN	INCL KEY 19, L = 36
5	H88371	2	SNAP RING	-
6	H87693	2	WASHER	-
7	Q30370	2	SNAP RING	-
8	JD9466	2	BALL BEARING	-
9	AH89023	2	Seal	-
10	Z37943	1	SHAFT	LH
10	Z37944	1	SHAFT	RH
11	H87691	4	Bushing	-
12	34H385	2	Spring Pin	1/4"X1-3/4"
13	H100642	8	FLANGE NUT	-
14	Z37932	2	SPLINED COUPLING	-
15	H87687	4	SCREW	3/4"X2-1/2"
16	Z37809	4	CAP SCREW	-
17	H87640	2	PIVOT	-
18	H88900	2	O-Ring	-
19	AH89064	2	CHAIN LINK	-

FINAL DRIVE PIVOT,DRIVE SHAFT AND BEARINGS [02I07]
