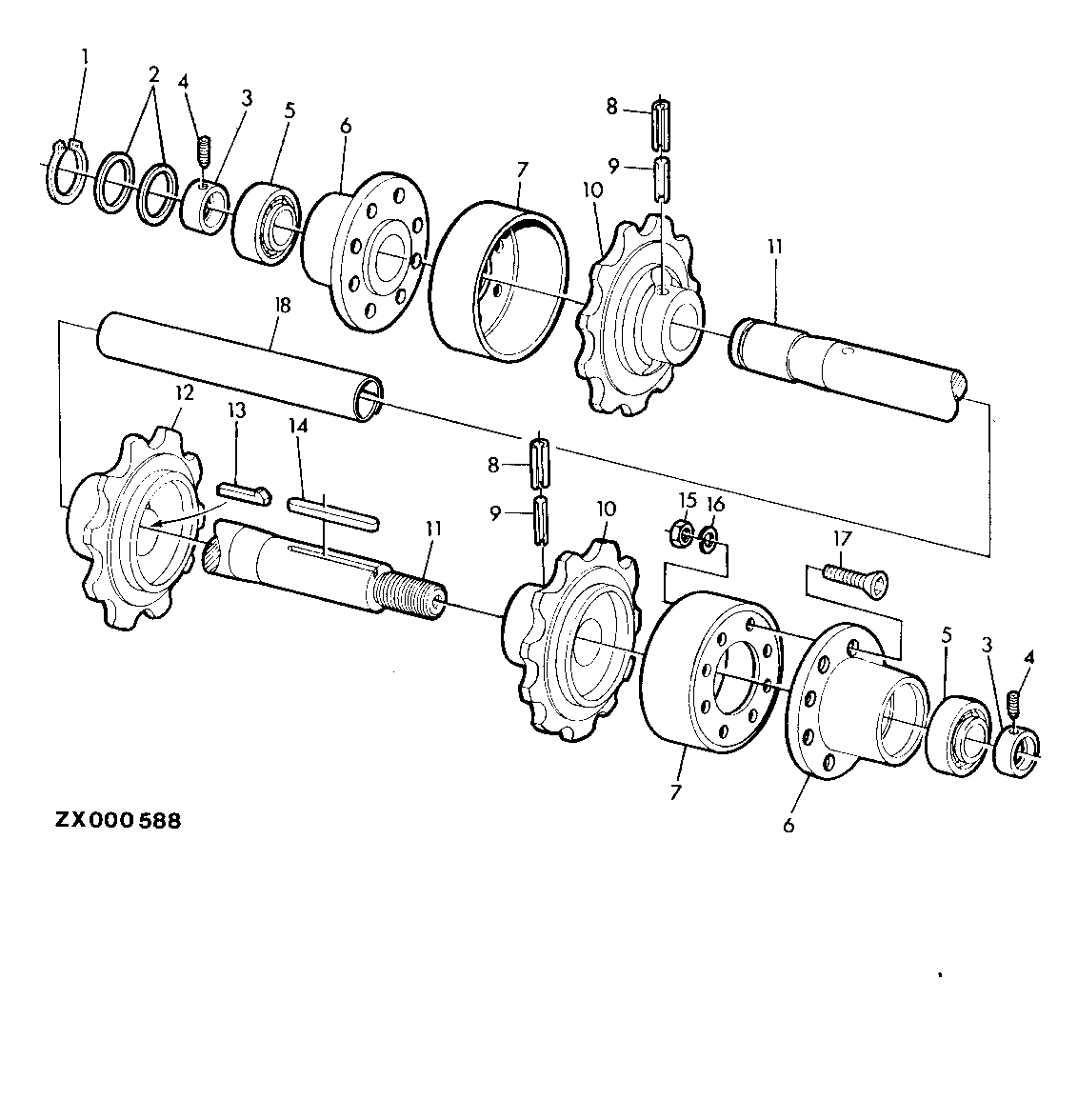

FEEDER CONVOYOR UPPER SHAFT-LEVELING SYSTEM [05G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M1833	1	Snap Ring	35X1,5MM
2	L18453	1	WASHER	-
3	AZ10020	2	Eccentric Locking Collar	INCL KEY 4
4	22M7081	2	Set Screw	M10X10
5	AZ19427	2	Ball Bearing	-
6	Z12357	2	CASE	(SUB FOR Z11498)
6	Z12357	1	CASE	(SUB FOR Z11498)
7	Z43927	2	DEFLECTOR	-
8	34M7073	2	Spring Pin	10X65MM
9	34M7045	2	Spring Pin	6X60MM
10	Z11648	2	DRIVE SPROCKET	Z = 14
10	Z11544	2	CHAIN SPROCKET	Z = 14
11	Z53259	1	DRIVE SHAFT	(ORD Z57763, AZ45480) (SUB FOR Z44025)
11	Z57763	1	DRIVE SHAFT	-
12	Z11545	1	CHAIN SPROCKET	Z = 14
12	Z11650	1	DRIVE SPROCKET	Z = 14
13	50M4203	1	SHAFT KEY	10X8X63MM
14	49M4128	1	SHAFT KEY	10X8X125MM
15	14M7029	1	Nut	M8
16	12M7008	1	LOCK WASHER	8MM
17	19M7574	16	Screw	M8X40
18	Z45950	2	GUARD	-

FEEDER CONVOYOR UPPER SHAFT-LEVELING SYSTEM [05G17]
