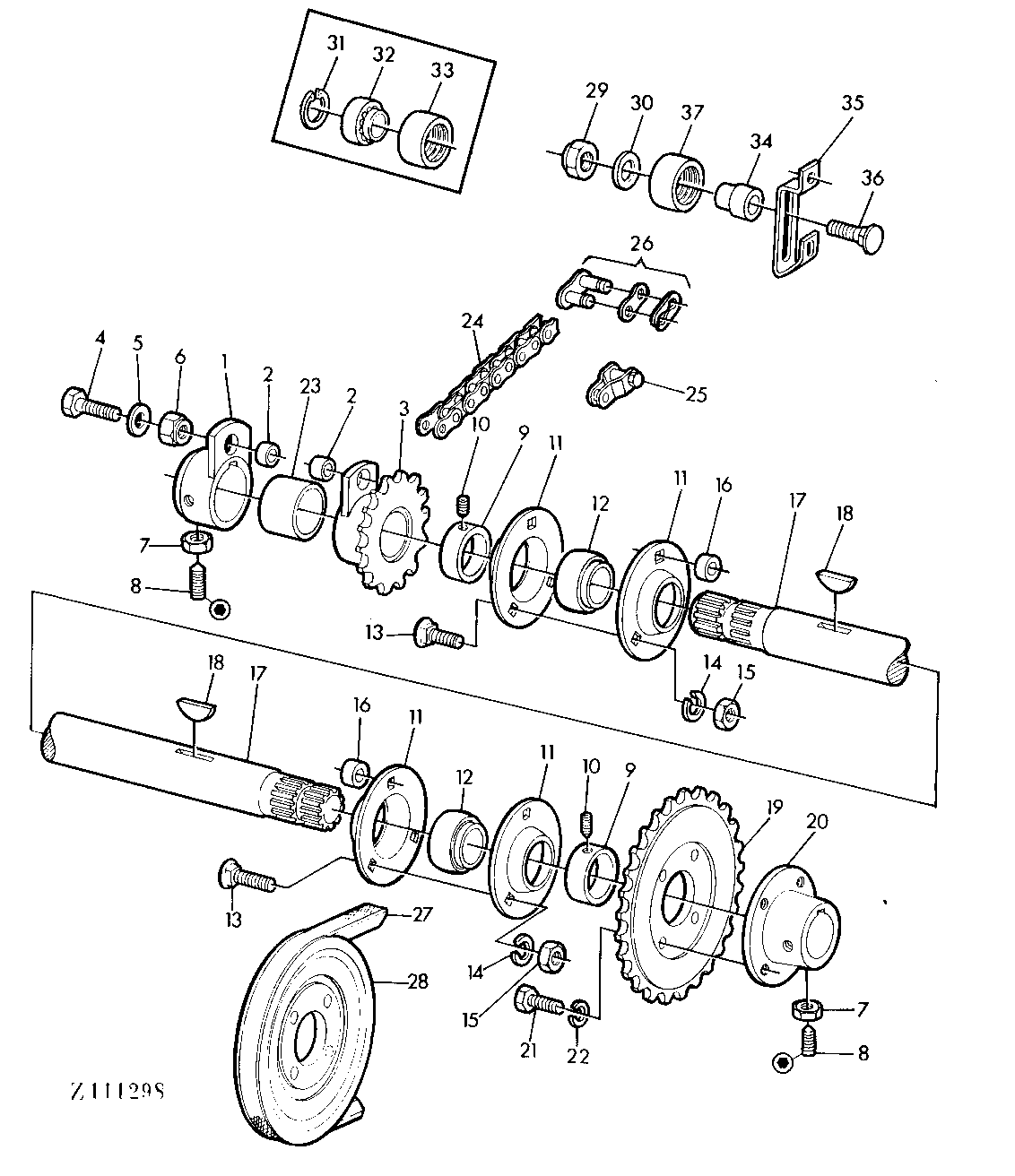

CUTTING PLATFORM-DRIVE SHAFT-LEVELING SYSTEM [05H11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24420	1	DRIVER	ASSY, INCL KEY 2
2	H87915	2	SPACER	-
3	AZ24421	1	CHAIN SPROCKET	ASSY, INCL KEYS 2,23
4	19M7177	1	Cap Screw	M6X35
5	24M7100	1	Washer	7MM
6	14M7165	1	Lock Nut	M6
7	14M7140	1	Nut	M10
8	22M7010	4	SET SCREW	M10X30
9	AL14674	2	Eccentric Locking Collar	-
10	AZ19845	2	SET SCREW	KIT
11	Z34740	4	PRESSED FLANGED HOUSING	-
12	JD39109	2	BALL BEARING	-
13	03M7127	6	Bolt	M12X40
14	12M7014	6	Lock Washer	12MM
15	14M7031	6	Nut	M12
16	Z35482	6	Spacer	-
17	Z38197	1	SHAFT	-
18	26M6787	2	Shaft Key	10X13MM
19	Z30556	1	CHAIN SPROCKET	(A) Z = 33
20	Z11051	1	HUB	-
21	19M7381	1	CAP SCREW	M10X28
22	12M7013	1	LOCK WASHER	10MM
23	Z35489	1	BUSHING	-
24	AZ24481	1	LINK CHAIN	ASSY, INCL KEYS 25,26, L = 50
25	AL14908	5	CHAIN LINK	-
26	AL14211	1	CHAIN LINK	-
27	Z39312	1	V-BELT	-
28	Z10686	1	PULLEY	-
29	14M7170	1	Lock Nut	M16
30	24M7113	1	Washer	17MM
31	40M1865	1	Snap Ring	52X2MM (FOR Z24381)
32	JD30198	1	Ball Bearing	(FOR Z24381)
33	Z24381	1	TIGHTENER	(ORD AZ36867)
34	Z38859	1	BUSHING	-
35	Z38860	1	HOLDER	-
36	03M7080	1	BOLT	M16X70
37	AZ36867	1	TIGHTENER	ASSY (SUB FOR AZ28604)

CUTTING PLATFORM-DRIVE SHAFT-LEVELING SYSTEM [05H11]
